COMPONENTES

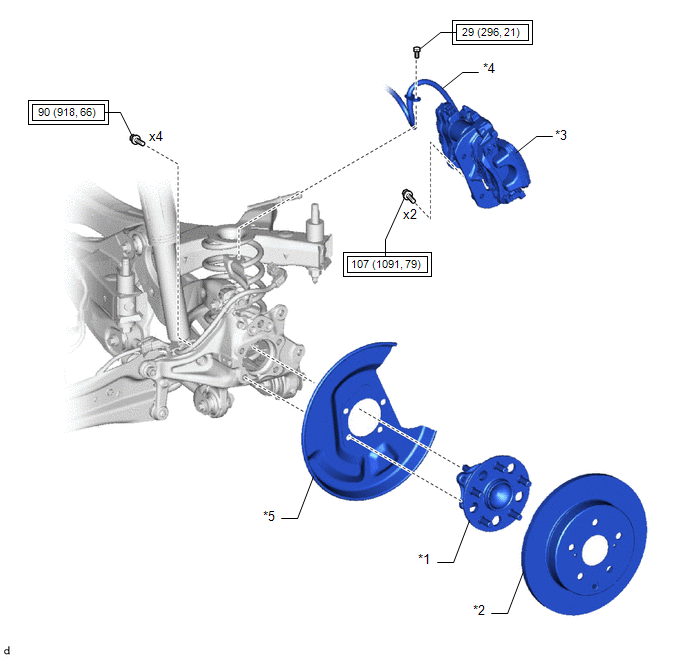

ILUSTRACIÓN

*1

CONJUNTO DEL CUBO Y COJINETE DEL EJE TRASERO

*2

DISCO TRASERO

*3

CONJUNTO DE LA PINZA DEL FRENO DE DISCO TRASERO

*4

MANGUERA FLEXIBLE TRASERA

*5

SUBCONJUNTO DE LA CUBIERTA ANTIPOLVO DEL FRENO DE DISCO TRASERO

-

-

Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.)

-

-
