Toyota CH-R Manual de Taller: Diagrama Del Sistema

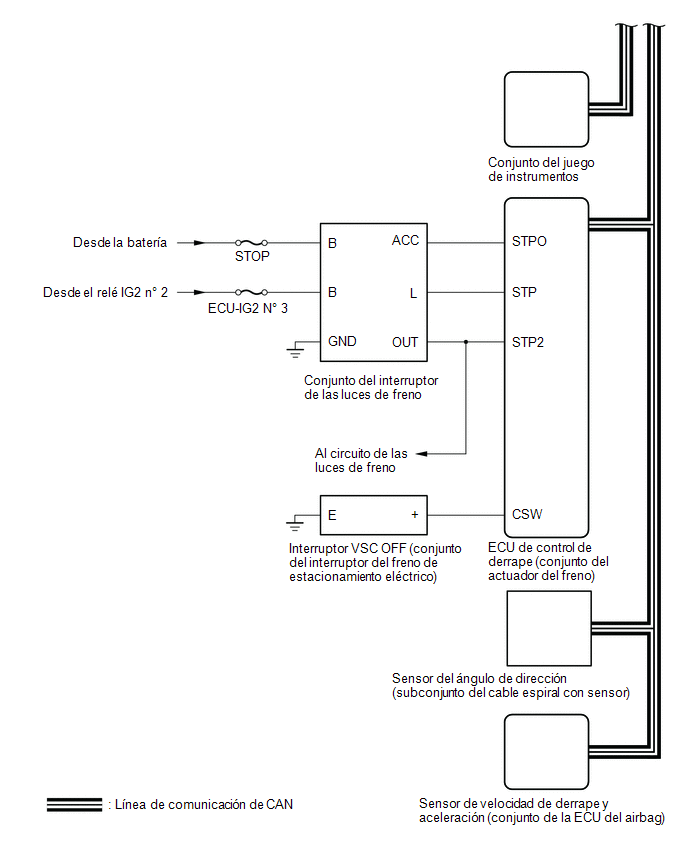

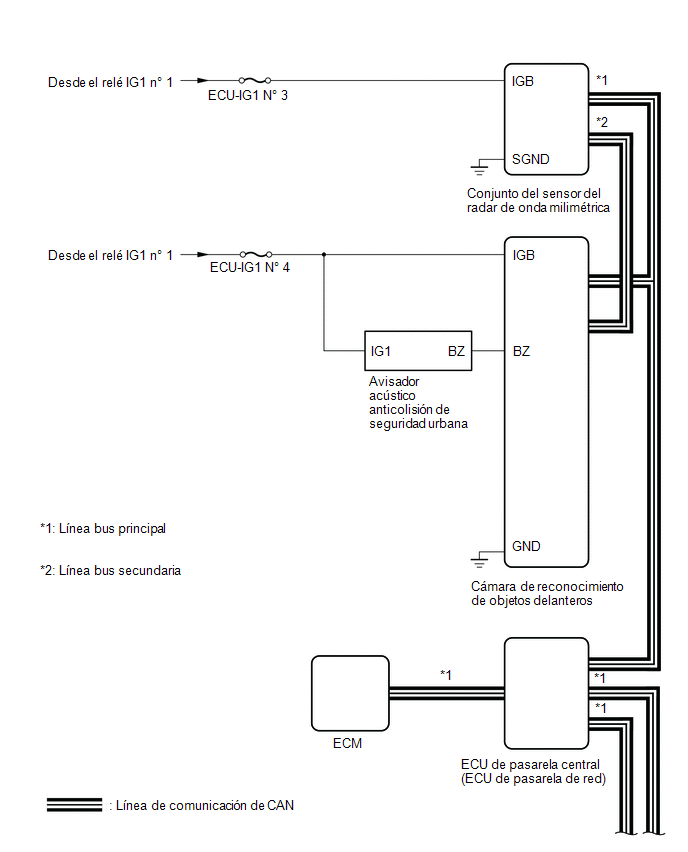

DIAGRAMA DEL SISTEMA

Tabla de comunicaciones

Emisor

Receptor

Señal

Tubería

Conjunto del sensor del radar de onda milimétrica

ECU de control de derrape (conjunto del actuador del freno)

  • Señal de espera de asistencia al freno
  • Señal de funcionamiento del freno anticolisión

CAN

Conjunto del sensor del radar de onda milimétrica

Conjunto del juego de instrumentos

  • Señal de avería del sistema anticolisión
  • Señal de advertencia de la distancia del sistema anticolisión
  • Señal de advertencia
  • Señal de cancelación del sistema anticolisión

CAN

Conjunto del sensor del radar de onda milimétrica

Cámara de reconocimiento de objetos delanteros

  • Señal de alarma anticolisión
  • Señal de funcionamiento del freno anticolisión

CAN

Conjunto del sensor del radar de onda milimétrica

ECM

Señal de cierre de la válvula de la mariposa

CAN

Cámara de reconocimiento de objetos delanteros

Conjunto del sensor del radar de onda milimétrica

  • Señal de advertencia de la distancia del sistema anticolisión
  • Señal de cancelación del sistema anticolisión

CAN

ECU de control de derrape (conjunto del actuador del freno)

Conjunto del sensor del radar de onda milimétrica

  • Señal del interruptor de las luces de freno
  • Señal de control del freno anticolisión
  • Señal del indicador luminoso VSC en OFF
  • Señal de avería en el sistema VSC

CAN

ECU de control de derrape (conjunto del actuador del freno)

Cámara de reconocimiento de objetos delanteros

Señal de velocidad del vehículo

CAN

ECU de control de derrape (conjunto del actuador del freno)

Conjunto del juego de instrumentos

  • Señal de velocidad del vehículo
  • Señal del interruptor de las luces de freno
  • Señal de velocidad de derrape del vehículo y sensor de aceleración
  • Señal de funcionamiento del sistema VSC
  • Señal de avería en el sistema VSC

CAN

Sensor de aceleración y de velocidad de derrape (conjunto del sensor del airbag)

Conjunto del sensor del radar de onda milimétrica

Señal de velocidad de derrape del vehículo y sensor de aceleración

CAN

Sensor de aceleración y de velocidad de derrape (conjunto del sensor del airbag)

Cámara de reconocimiento de objetos delanteros

Señal de velocidad de derrape del vehículo y sensor de aceleración

CAN

Sensor del ángulo de dirección (subconjunto del cable espiral con sensor)

Conjunto del sensor del radar de onda milimétrica

  • Señal del sensor del ángulo de dirección
  • Señal de avería en el sensor del ángulo de dirección

CAN

Sensor del ángulo de dirección (subconjunto del cable espiral con sensor)

Cámara de reconocimiento de objetos delanteros

Señal de avería en el sensor del ángulo de dirección

CAN

ECM

Conjunto del sensor del radar de onda milimétrica

  • Señal de posición de la palanca de cambios (R)
  • Señal de información del tipo de motor
  • Señal de porcentaje del ángulo de apertura del acelerador

CAN

    Sistema AnticolisiÓn
    ...

    Medidas De PrecauciÓn
