INSPECCIÓN EN EL VEHÍCULO

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA LA RUEDA TRASERA

Haga clic aquí

2. SEPARE EL CONJUNTO DE LA PINZA DEL FRENO DE DISCO TRASERO

Haga clic aquí

3. EXTRAIGA EL DISCO TRASERO

Haga clic aquí

4. COMPRUEBE LA HOLGURA DEL COJINETE DEL CUBO DEL EJE TRASERO

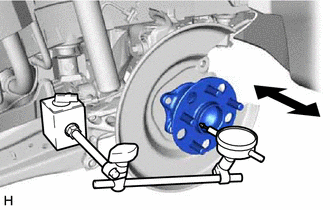

(a) Con un indicador de cuadrante compruebe la holgura cerca del centro del cubo del eje trasero.

Holgura máxima:

0.05 mm (0.00196 pulg.)

AVISO:

  • Asegúrese de que el indicador de cuadrante esté perpendicular a la superficie de medida.
  • Mantenga el imán del indicador de cuadrante alejado del conjunto del cojinete y el cubo del eje trasero.

OBSERVACIÓN:

Si la holgura supera el valor máximo especificado, sustituya el conjunto del cubo y cojinete del eje trasero.

5. INSPECCIONE EL DESCENTRAMIENTO DEL CUBO DEL EJE TRASERO

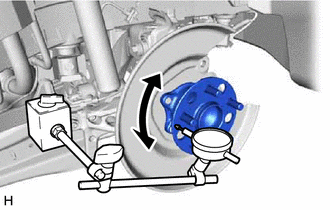

(a) Mida con un indicador de cuadrante el descentramiento de la superficie del cubo del eje trasero, fuera de los pernos del cubo del eje trasero.

Descentramiento máximo:

0.05 mm (0.00196 pulg.)

AVISO:

  • Asegúrese de que el indicador de cuadrante esté perpendicular a la superficie de medida.
  • Asegúrese de instalar la punta del indicador de cuadrante hacia el exterior de los pernos del cubo del eje trasero.
  • Mantenga el imán del indicador de cuadrante alejado del conjunto del cojinete y el cubo del eje trasero.

OBSERVACIÓN:

Si el descentramiento supera valor máximo especificado, sustituya el conjunto del cubo y cojinete del eje trasero.

6. INSTALE EL DISCO TRASERO

Haga clic aquí

7. INSTALE EL CONJUNTO DE LA PINZA DEL FRENO DE DISCO TRASERO

Haga clic aquí

8. COLOQUE LA RUEDA TRASERA

Haga clic aquí
