Toyota CH-R Manual de Taller: Circuito de los altavoces
DESCRIPCIÓN
Si hay un cortocircuito en el circuito de un altavoz, el conjunto del receptor de radio y pantalla lo detecta y detiene la señal que se envía a los altavoces.
Por lo tanto, no se puede oír el sonido procedente de los altavoces aunque no haya ninguna avería en el conjunto del receptor de radio y pantalla, DCM (transceptor de la unidad telemática)*1 o en los altavoces.
- *: Con interruptor manual (SOS)

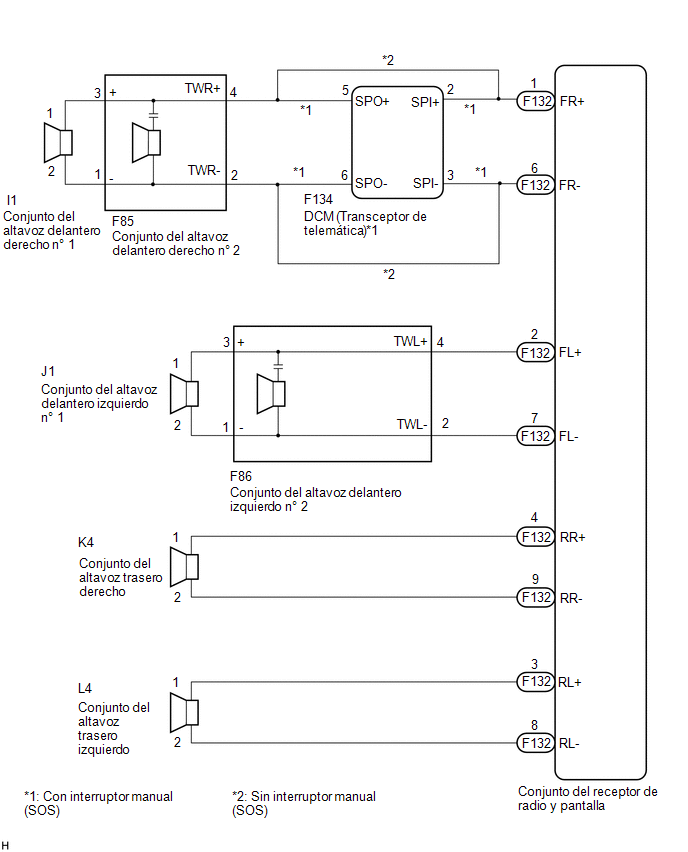

DIAGRAMA DE CONEXIONES
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Si se ha sustituido el DCM (transceptor de la unidad telemática), lleve a cabo el procedimiento de activación del DCM mediante Techstream (con interruptor manual [SOS]).
Haga clic aquí .gif)
PROCEDIMIENTO
|
1. |
INSPECCIONE EL ALTAVOZ (COMPROBACIÓN DE FUNCIONAMIENTO) |
|

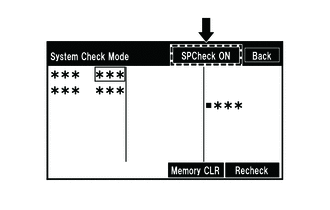

(a) Acceda a la pantalla "System Check Mode". Consulte la sección "Comprobación del sistema de navegación" en la "Comprobación del funcionamiento". Haga clic aquí |
|
(b) Realice la comprobación del funcionamiento anterior y determine que el altavoz no funciona.
Resultado:
|
Altavoz sin funcionar |
Vaya a |
|---|---|
|
Conjunto del altavoz delantero n° 1 o conjunto del altavoz delantero n° 2 (con interruptor manual (SOS)) |
A |
|
Conjunto del altavoz delantero n° 1 o conjunto del altavoz delantero n° 2 (sin interruptor manual (SOS)) |
B |
|
Conjunto del altavoz trasero |
C |
OBSERVACIÓN:
Si no se puede oír sonido en ningún altavoz, inspecciónelos todos.
| B | .gif) |
IR AL PUNTO 7 |
| C | |
IR AL PUNTO 10 |
|
.gif)
|
2. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - DCM (TRANSCEPTOR DE LA UNIDAD TELEMÁTICA) Y EL CONJUNTO DEL ALTAVOZ DELANTERO N° 2) |
(a) Desconecte el conector F132 del conjunto del receptor de radio y pantalla.
(b) Desconecte el conector F134 del DCM (transceptor de telemática).
(c) Desconecte los conectores F85 y F86 del conjunto del altavoz delantero n° 2.
(d) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester |
Estado |
Valor especificado |
|---|---|---|
|
F132-1 (FR+) - F134-2 (SPI+) |
Siempre |
Inferior a 1 Ω |
|
F132-6 (FR-) - F134-3 (SPI-) |
Siempre |
Inferior a 1 Ω |
|
F134-5 (SPO+) - F85-4 (TWR+) |
Siempre |
Inferior a 1 Ω |
|
F134-6 (SPO-) - F85-2 (TWR-) |
Siempre |
Inferior a 1 Ω |
|
F132-2 (FL+) - F86-4 (TWL+) |
Siempre |
Inferior a 1 Ω |
|
F132-7 (FL-) - F86-2 (TWL-) |
Siempre |
Inferior a 1 Ω |
|
F132-1 (FR+) o F134-2 (SPI+) - Masa de la carrocería |
Siempre |
10 kΩ o superior |
|
F132-6 (FR-) o F134-3 (SPI-) - Masa de la carrocería |
Siempre |
10 kΩ o superior |
|
F134-5 (SPO+) o F85-4 (TWR+) - Masa de la carrocería |
Siempre |
10 kΩ o superior |
|
F134-6 (SPO-) o F85-2 (TWR-) - Masa de la carrocería |
Siempre |
10 kΩ o superior |
|
F132-2 (FL+) o F86-4 (TWL+) - Masa de la carrocería |
Siempre |
10 kΩ o superior |
|
F132-7 (FL-) o F86-2 (TWL-) - Masa de la carrocería |
Siempre |
10 kΩ o superior |
| MAL | |
REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
|
3. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL ALTAVOZ DELANTERO N° 1 - CONJUNTO DEL ALTAVOZ DELANTERO N° 2) |
(a) Desconecte los conectores I1 y J1 del conjunto del altavoz delantero n° 1.
(b) Desconecte los conectores F85 y F86 del conjunto del altavoz delantero n° 2.
(c) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester |
Estado |
Valor especificado |
|---|---|---|
|
I1-1 - F85-3 (+) |
Siempre |
Inferior a 1 Ω |
|
I1-2 - F85-1 (-) |
Siempre |
Inferior a 1 Ω |
|
J1-1 - F86-3 (+) |
Siempre |
Inferior a 1 Ω |
|
J1-2 - F86-1 (-) |
Siempre |
Inferior a 1 Ω |
|
I1-1 o F85-3 (+) - Masa de la carrocería |
Siempre |
10 kΩ o superior |
|
I1-2 o F85-1 (-) - Masa de la carrocería |
Siempre |
10 kΩ o superior |
|
J1-1 o F86-3 (+) - Masa de la carrocería |
Siempre |
10 kΩ o superior |
|
J1-2 o F86-1 (-) - Masa de la carrocería |
Siempre |
10 kΩ o superior |
| MAL | |
REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
|
4. |
INSPECCIONE EL DCM (TRANSCEPTOR DE TELEMÁTICA) |
(a) Extraiga el DCM (transceptor de telemática).
Haga clic aquí
|

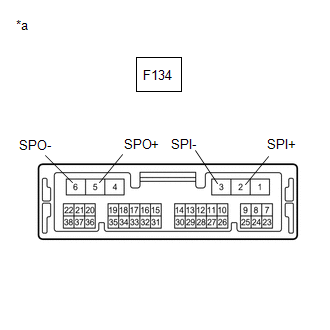

(b) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar:
|
|
| MAL | |
SUSTITUYA EL DCM (TRANSCEPTOR DE TELEMÁTICA) |
|
|
5. |
INSPECCIONE EL CONJUNTO DEL ALTAVOZ DELANTERO N° 2 |
(a) Extraiga el conjunto del altavoz delantero n° 2.
Haga clic aquí
(b) Inspeccione el conjunto del altavoz delantero n° 2
Haga clic aquí
(c) Compruebe si la avería desaparece al instalar un conjunto del altavoz delantero n° 2 nuevo o que funcione correctamente.
OK:
La avería desaparece.
| OK | |
FIN DE LA INSPECCIÓN |
|
|
6. |
INSPECCIONE EL CONJUNTO DEL ALTAVOZ DELANTERO N° 1 |
(a) Extraiga el conjunto del altavoz delantero n° 1.
Haga clic aquí
(b) Inspeccione el conjunto del altavoz delantero n° 1
Haga clic aquí
| OK | |
CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS |
| MAL | |
SUSTITUYA EL CONJUNTO DEL ALTAVOZ DELANTERO N° 1 |
|
7. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONJUNTO DEL ALTAVOZ DELANTERO N° 1 Y CONJUNTO DEL ALTAVOZ DELANTERO N° 2) |
(a) Desconecte el conector F132 del conjunto del receptor de radio y pantalla.
(b) Desconecte los conectores I1 y J1 del conjunto del altavoz delantero n° 1.
(c) Desconecte los conectores F85 y F86 del conjunto del altavoz delantero n° 2.
(d) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester |
Estado |
Valor especificado |
|---|---|---|
|
F132-1 (FR+) - F85-4 (TWR+) |
Siempre |
Inferior a 1 Ω |
|
F132-6 (FR-) - F85-2 (TWR-) |
Siempre |
Inferior a 1 Ω |
|
F132-2 (FL+) - F86-4 (TWL+) |
Siempre |
Inferior a 1 Ω |
|
F132-7 (FL-) - F86-2 (TWL-) |
Siempre |
Inferior a 1 Ω |
|
I1-1 - F85-3 (+) |
Siempre |
Inferior a 1 Ω |
|
I1-2 - F85-1 (-) |
Siempre |
Inferior a 1 Ω |
|
J1-1 - F86-3 (+) |
Siempre |
Inferior a 1 Ω |
|
J1-2 - F86-1 (-) |
Siempre |
Inferior a 1 Ω |
|
F132-1 (FR+) o F85-4 (TWR+) - Masa de la carrocería |
Siempre |
10 kΩ o superior |
|
F132-6 (FR-) o F85-2 (TWR-) - Masa de la carrocería |
Siempre |
10 kΩ o superior |
|
F132-2 (FL+) o F86-4 (TWL+) - Masa de la carrocería |
Siempre |
10 kΩ o superior |
|
F132-7 (FL-) o F86-2 (TWL-) - Masa de la carrocería |
Siempre |
10 kΩ o superior |
|
I1-1 o F85-3 (+) - Masa de la carrocería |
Siempre |
10 kΩ o superior |
|
I1-2 o F85-1 (-) - Masa de la carrocería |
Siempre |
10 kΩ o superior |
|
J1-1 o F86-3 (+) - Masa de la carrocería |
Siempre |
10 kΩ o superior |
|
J1-2 o F86-1 (-) - Masa de la carrocería |
Siempre |
10 kΩ o superior |
| MAL | |
REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
|
8. |
INSPECCIONE EL CONJUNTO DEL ALTAVOZ DELANTERO N° 2 |
(a) Extraiga el conjunto del altavoz delantero n° 2.
Haga clic aquí
(b) Inspeccione el conjunto del altavoz delantero n° 2
Haga clic aquí
(c) Compruebe si la avería desaparece al instalar un conjunto del altavoz delantero n° 2 nuevo o que funcione correctamente.
OK:
La avería desaparece.
| OK | |
FIN DE LA INSPECCIÓN |
|
|
9. |
INSPECCIONE EL CONJUNTO DEL ALTAVOZ DELANTERO N° 1 |
(a) Extraiga el conjunto del altavoz delantero n° 1.
Haga clic aquí
(b) Inspeccione el conjunto del altavoz delantero n° 1
Haga clic aquí
| OK | |
CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS |
| MAL | |
SUSTITUYA EL CONJUNTO DEL ALTAVOZ DELANTERO N° 1 |
|
10. |
REVISE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONJUNTO DEL ALTAVOZ TRASERO) |
(a) Desconecte el conector F132 del conjunto del receptor de radio y pantalla.
(b) Desconecte los conectores L4 y K4 del conjunto del altavoz trasero.
(c) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester |
Estado |
Valor especificado |
|---|---|---|
|
F132-4 (RR+) - K4-1 |
Siempre |
Inferior a 1 Ω |
|
F132-9 (RR-) - K4-2 |
Siempre |
Inferior a 1 Ω |
|
F132-3 (RL+) - L4-1 |
Siempre |
Inferior a 1 Ω |
|
F132-8 (RL-) - L4-2 |
Siempre |
Inferior a 1 Ω |
|
F132-4 (RR+) o K4-1 - Masa de la carrocería |
Siempre |
10 kΩ o superior |
|
F132-9 (RR-) o K4-2 - Masa de la carrocería |
Siempre |
10 kΩ o superior |
|
F132-3 (RL+) o L4-1 - Masa de la carrocería |
Siempre |
10 kΩ o superior |
|
F132-8 (RL-) o L4-2 - Masa de la carrocería |
Siempre |
10 kΩ o superior |
| MAL | |
REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
|
11. |
INSPECCIONE EL CONJUNTO DEL ALTAVOZ TRASERO |
(a) Extraiga el conjunto del altavoz trasero.
Haga clic aquí
(b) Inspeccione el conjunto del altavoz trasero.
Haga clic aquí
| OK | |
CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS |
| MAL | |
SUSTITUYA EL CONJUNTO DEL ALTAVOZ TRASERO |
