DESCRIPCIÓN

El conjunto del adaptador de la clavija estéreo n° 1 envía la señal de los datos de sonido o la señal de los datos de imagen de un dispositivo USB al conjunto del receptor de radio y pantalla a través de este circuito.

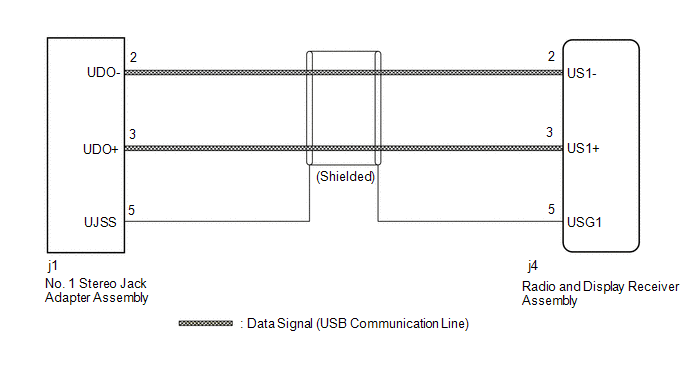

DIAGRAMA DE CONEXIONES

PROCEDIMIENTO

1.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONJUNTO DEL ADAPTADOR DE CLAVIJA ESTÉREO N° 1)

(a) Desconecte el conector del conjunto del receptor de radio y pantalla.

(b) Desconecte el conjunto del adaptador de clavija estéreo n° 1.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

j4-2 (US1-) - j1-2 (UDO-)

Siempre

Inferior a 1 Ω

j4-3 (US1+) - j1-3 (UDO+)

Siempre

Inferior a 1 Ω

j4-5 (USG1) - j1-5 (UJSS)

Siempre

Inferior a 1 Ω

j4-2 (US1-) - Masa de la carrocería

Siempre

10 kΩ o superior

j4-3 (US1+) - Masa de la carrocería

Siempre

10 kΩ o superior

j4-5 (USG1) - Masa de la carrocería

Siempre

10 kΩ o superior

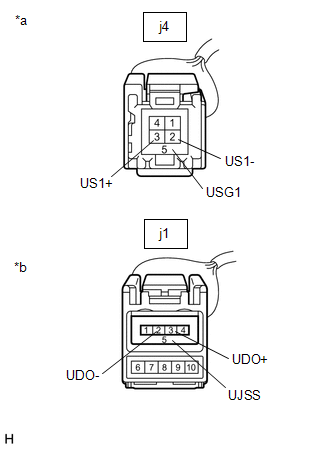

*a

Vista frontal del conector del mazo de cables

(al conjunto del receptor de radio y pantalla)

*b

Vista frontal del conector del mazo de cables

(al conjunto del adaptador de clavija estéreo n° 1)

OK

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
