Toyota CH-R Manual de Taller: Antena Del Techo

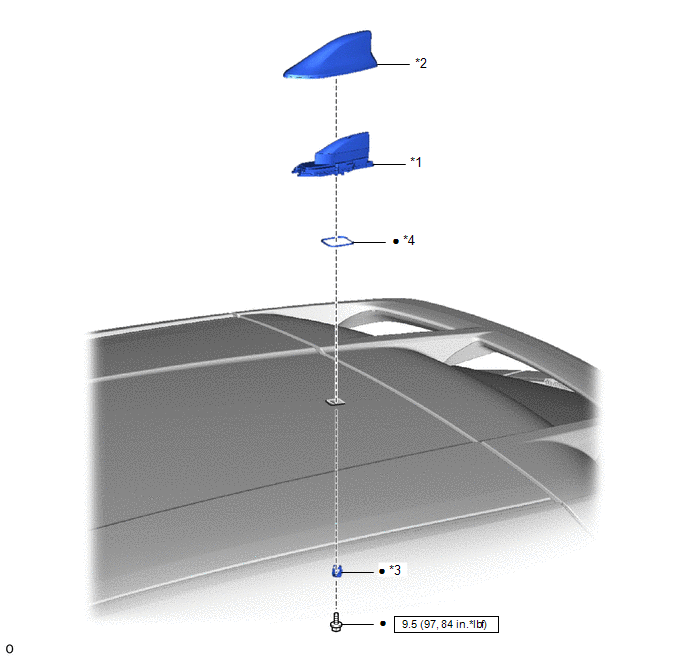

Componentes

COMPONENTES

ILUSTRACIÓN

*1

CONJUNTO DE LA ANTENA DEL TECHO

*2

CUBIERTA EXTERIOR DE LA ANTENA

*3

SOPORTE

*4

SELLO

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL FORRO DEL TECHO

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DE LA ANTENA DEL TECHO

(a) Desconecte el conector.

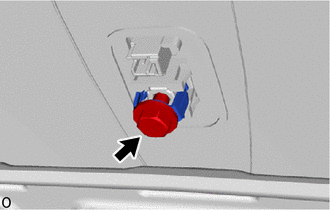

(b) Extraiga el perno y el soporte.

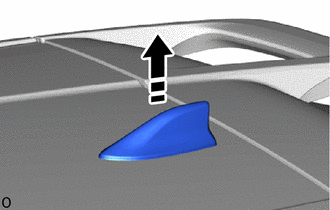

(c) Extraiga el conjunto de la antena del techo con la cubierta exterior de la antena, como se muestra en la ilustración.

Extraiga en este sentido

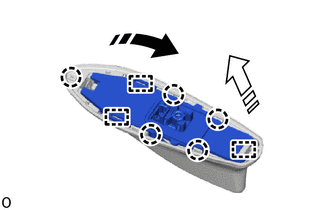

(d) Desenganche las garras y las guías para extraer el conjunto de la antena del techo como se muestra en la ilustración.

Extraiga en esta dirección (1)

Extraiga en esta dirección (2)

(e) Si vuelve a utilizar el conjunto de la antena del techo

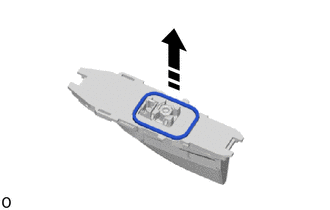

Extraiga en este sentido

(1) Extraiga el sello tal y como se muestra en la ilustración.

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DE LA ANTENA DEL TECHO

(a) Si vuelve a utilizar el conjunto de la antena del techo

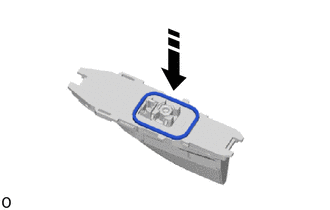

Coloque en este sentido

(1) Coloque un sello nuevo tal y como se muestra en la ilustración.

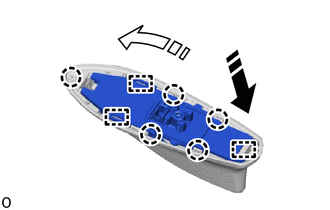

(b) Enganche las guías y las garras para instalar el conjunto de la antena del techo como se muestra en la ilustración.

Instale en esta dirección (1)

Instale en esta dirección (2)

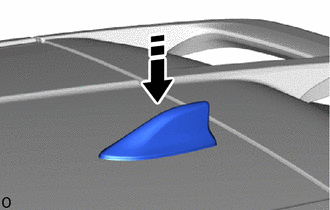

(c) Instale el conjunto de la antena del techo con la cubierta exterior de la antena, como se muestra en la ilustración.

Coloque en este sentido

(d) Instale un soporte nuevo con el perno nuevo.

Torque:

9.5 N·m {97 kgf·cm, 84 in·lbf}

(e) Conecte el conector.

2. INSTALE EL FORRO DEL TECHO

Haga clic aquí
