CONJUNTO DE LA FUNDA DEL ASIENTO
(a) Alinee la muesca central de la almohadilla con el punto en V de la funda.

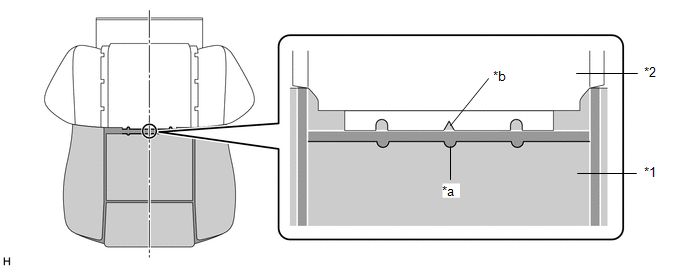

*1 |
Almohadilla |
*2 |
Cubierta |
*a |
Muesca central de la almohadilla |
*b |
Punto en V de la funda |
COMPRUEBE LA POSICIÓN DE LA FUNDA

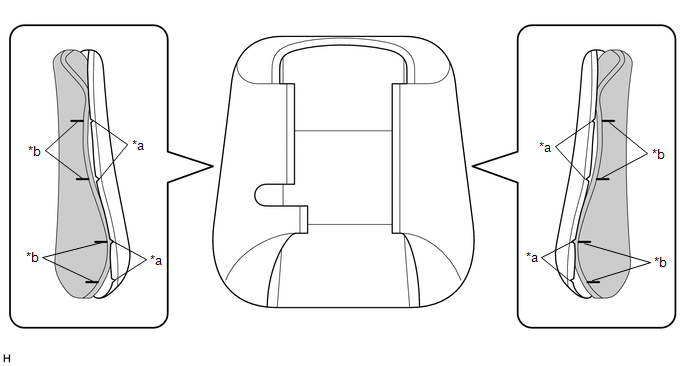

(a) Doble la funda hacia abajo como se muestra en la ilustración y compruebe que los puntos en V de la funda y las líneas de marca de la almohadilla estén alineados de forma aproximada.
*a |
Punto en V de la funda |
*b |
Línea de marca de la almohadilla |
INSTALE LA CUBIERTA
(a) Alinee la funda del respaldo con el centro de la almohadilla del respaldo y la funda del cojín del asiento con el centro de la almohadilla del cojín del asiento. A continuación, instale las fundas; comience por el exterior del vehículo y siga hacia el interior del vehículo.

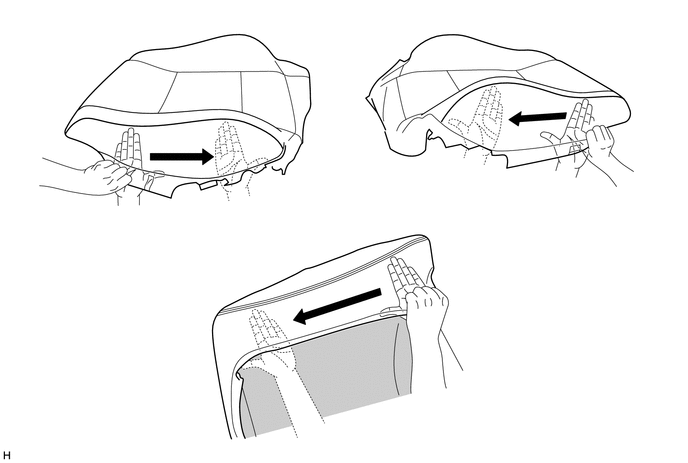

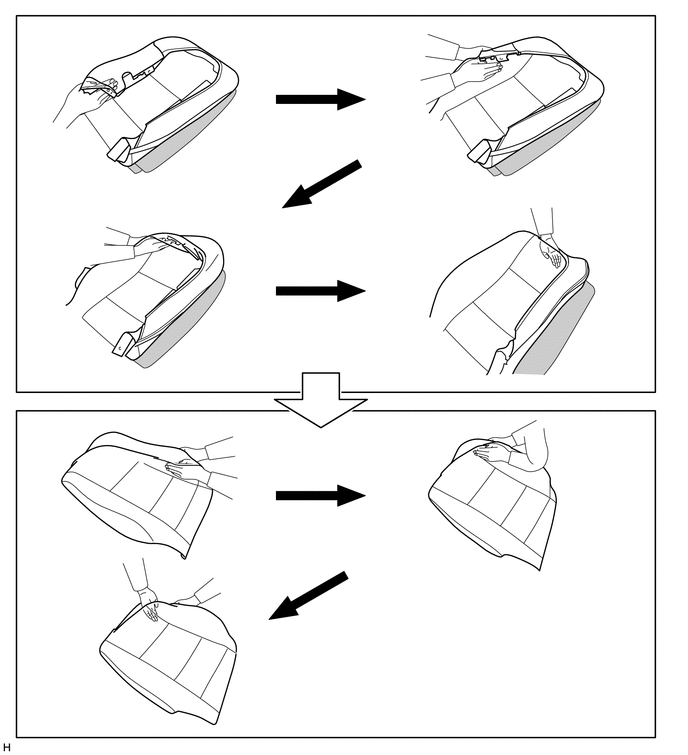

(b) Alise las arrugas con la mano como se muestra en la ilustración e instale la funda del respaldo; comience por la parte inferior y siga hacia la parte de los hombros. A continuación, instale la funda del cojín del asiento; comience por la parte delantera y siga hacia la parte trasera.
OBSERVACIÓN:
Cuando instale la funda en el lado exterior, instálela hasta la zona de instalación del soporte del reposacabezas del lado exterior.
(c) Alinee la línea de la costura de la funda con los bordes de la almohadilla.
OBSERVACIÓN:

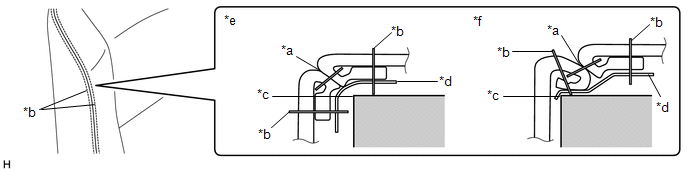

*a |
Línea de la costura de la funda |
*b |
Costura de la funda (puntada) |
*c |
Borde de la almohadilla |
*d |
Fieltro |
*e |
Correcto |
*f |
Incorrecto |
Alinee la tolerancia de la costura en una sola dirección.

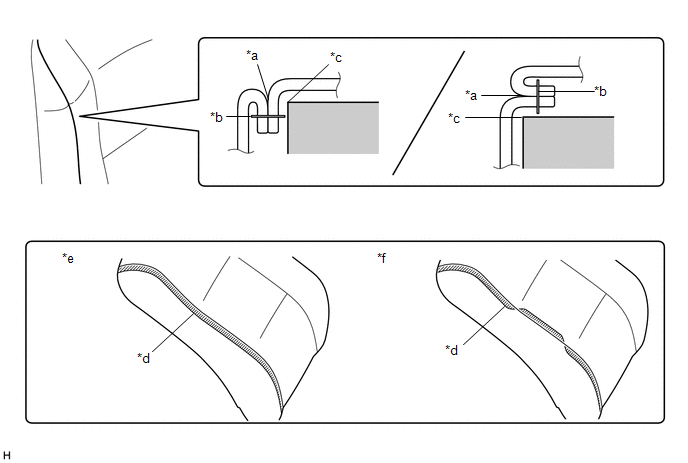

*a |
Línea de la costura de la funda |
*b |
Costura de la funda (puntada) |
*c |
Borde de la almohadilla |
*d |
Tolerancia de la costura de la funda |
*e |
Correcto |
*f |
Incorrecto |
(d) Empuje firmemente la tolerancia de la costura de la funda en la ranura de la almohadilla.
OBSERVACIÓN:
Asegúrese de empujar completamente la tolerancia de la costura en la ranura. Si alguna parte de la tolerancia de la costura queda fuera de la ranura, se formarán arrugas.

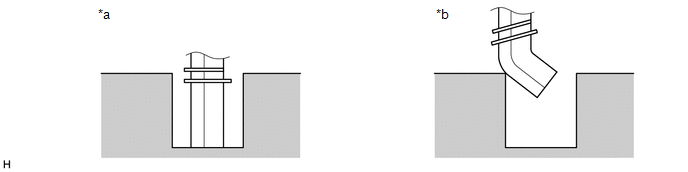

*a |
Correcto |
*b |
Incorrecto |
ELIMINE LAS ARRUGAS
(a) Después de instalar la funda con almohadilla en el bastidor del asiento, presione con los dedos para trazar la línea de la costura de cada parte y eliminar las arrugas.
AVISO:
Si hay arrugas en el webbing, aparecerán arrugas en la superficie de la funda.

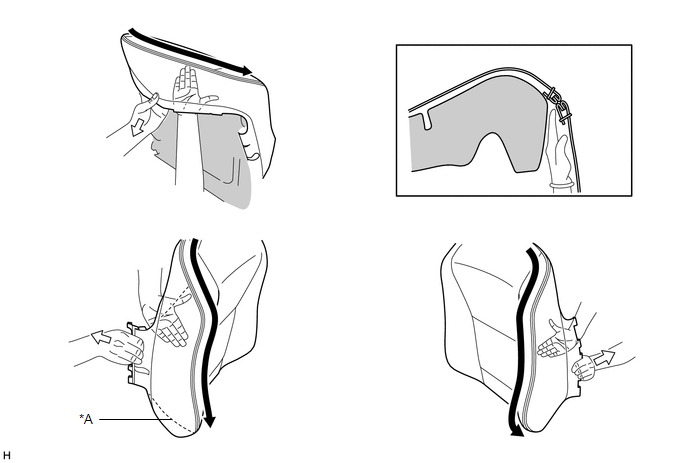

*A |
Con airbag |
- |
- |
INSPECCIONES QUE DEBEN REALIZARSE UNA VEZ TERMINADO EL TRABAJO

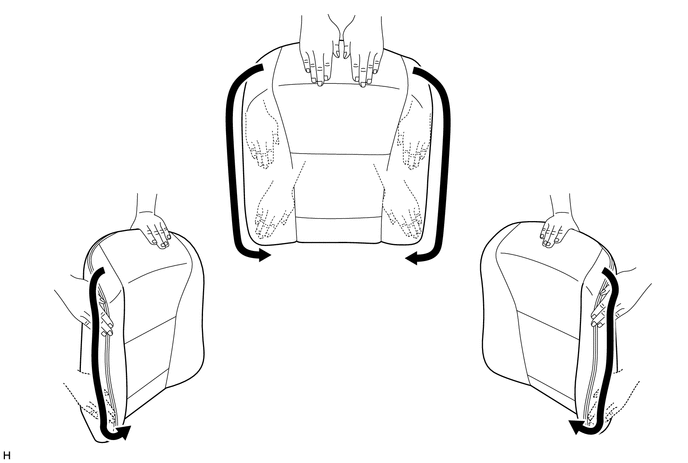

(a) Alise la funda como se muestra en la ilustración y asegúrese de que no haya arrugas.
OBSERVACIÓN:
