INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

ADVERTENCIA:

  • Antes de realizar la reparación, lea detenidamente la sección "Medidas de precaución".

    Haga clic aquí

  • Utilice guantes de protección. Las áreas afiladas de las piezas podrían herir sus manos.

OBSERVACIÓN:

  • Utilice el mismo procedimiento para el lado del conductor y el lado del pasajero delantero.
  • El procedimiento que se explica a continuación corresponde al lado del conductor.

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL ASIENTO DELANTERO

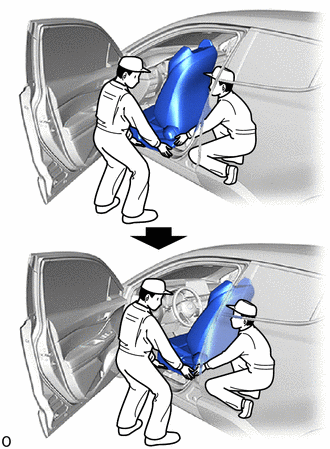

(a) Coloque el conjunto del asiento delantero en el vehículo tal como se muestra en la ilustración.

AVISO:

  • Se necesitan 2 o más personas para reinstalar el conjunto del asiento delantero en el vehículo.
  • Proteja la pata del asiento delantero.
  • Tenga cuidado de no dañar el conjunto del asiento delantero, el exterior o el interior del vehículo.

(b) Conecte el conector del conjunto del airbag del asiento delantero bajo el conjunto del asiento delantero.

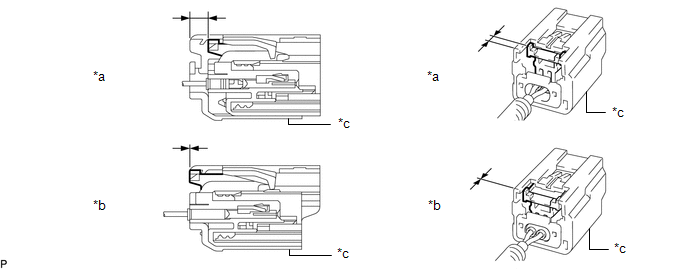

(1) Antes de conectar el conector, compruebe si el bloqueo del alojamiento está en la posición correcta, como se indica en la ilustración.

*a

Correcto

*b

Incorrecto

*c

CPA amarillo

-

-

(2) Asegúrese de que los conectores quedan correctamente enganchados y bloqueados (cuando el cierre se bloquea, se puede oír un clic).

AVISO:

  • Cuando conecte el conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.
  • Al conectarlos, el bloqueo del alojamiento blanco se deslizará suavemente. Asegúrese de no tocar el bloqueo del alojamiento blanco ni la parte superior del CPA amarillo, ya que podría impedir un ajuste adecuado.

(c) Conecte el conector del conjunto del airbag del cojín del asiento delantero. (para el lado del pasajero delantero)

(d) Conecte cada conector y enganche cada abrazadera bajo el conjunto del asiento delantero.

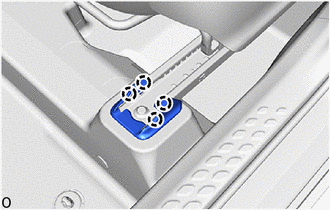

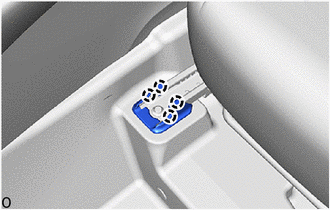

(e) Instale provisionalmente el conjunto del asiento delantero con los 4 pernos.

(f) Accione la manilla de ajuste del carril del asiento y mueva el conjunto del asiento delantero hasta la posición más retrasada.

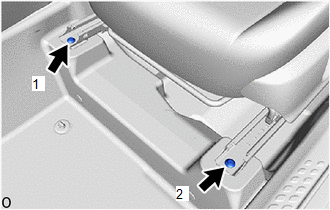

(g) Utilice una llave de cubo "TORX" T50 para apretar los 2 pernos de la parte delantera del conjunto del asiento delantero.

Torque:

37 N·m {377 kgf·cm, 27 ft·lbf}

AVISO:

Apriete los pernos en el orden indicado en la ilustración.

(h) Accione la manilla de ajuste del carril del asiento y mueva el conjunto del asiento delantero hasta la posición más adelantada.

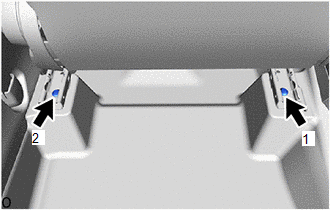

(i) Utilice una llave de cubo "TORX" T50 para apretar los 2 pernos de la parte trasera del conjunto del asiento delantero.

Torque:

37 N·m {377 kgf·cm, 27 ft·lbf}

AVISO:

Apriete los pernos en el orden indicado en la ilustración.

2. INSPECCIONE EL BLOQUEO DE LOS DISPOSITIVOS DE AJUSTE DE DESLIZAMIENTO DEL ASIENTO

(a) Durante una operación de deslizamiento del conjunto del asiento delantero, compruebe si los dispositivos de ajuste izquierdo y derecho se mueven juntos sin problemas y se bloquean simultáneamente. Si los dispositivos de ajuste del asiento no se bloquean simultáneamente, afloje los pernos de instalación del conjunto del asiento delantero y ajuste la posición del dispositivo de ajuste.

3. COLOQUE LA CUBIERTA DEL SOPORTE DEL CARRIL INTERIOR DEL ASIENTO

(a) Accione la manilla de ajuste del carril del asiento y mueva el conjunto del asiento delantero hasta la posición más adelantada.

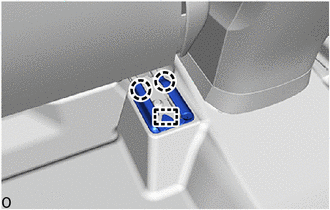

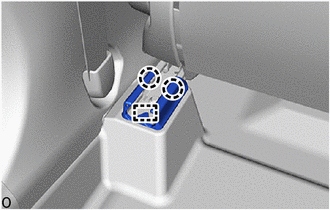

(b) Enganche las garras y la guía para instalar la cubierta del soporte del carril interior del asiento.

4. INSTALE LA CUBIERTA DEL CARRIL DEL ASIENTO EXTERIOR

(a) Enganche las garras y la guía para instalar la cubierta del carril exterior del asiento.

5. INSTALE LA CUBIERTA DEL SOPORTE DEL CARRIL INTERIOR DEL ASIENTO DELANTERO

(a) Accione la manilla de ajuste del carril del asiento y mueva el conjunto del asiento delantero hasta la posición más retrasada.

(b) Enganche las garras para colocar la cubierta del soporte del carril interior del asiento delantero.

6. INSTALE LA CUBIERTA DEL SOPORTE DEL CARRIL EXTERIOR DEL ASIENTO DELANTERO

(a) Enganche las garras para colocar la cubierta del soporte del carril exterior del asiento delantero.

7. INSTALE EL CONJUNTO DEL REPOSACABEZAS DEL ASIENTO DELANTERO

(a) Instale el conjunto del reposacabezas del asiento delantero en el conjunto del asiento delantero.

8. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA

Haga clic aquí

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

9. REVISE EL SISTEMA DE CALEFACCIÓN DE LOS ASIENTOS (con Sistema de calefacción de los asientos)

Haga clic aquí

10. REALICE UNA INSPECCIÓN DEL SISTEMA DE DIAGNÓSTICO

Haga clic aquí

11. INSPECCIONE EL INDICADOR DE ADVERTENCIA SRS

Haga clic aquí
