Toyota CH-R Manual de Taller: Avería del motor de regulación del nivel del haz del faro izquierdo (B2417,B2418)

Toyota CH-R Manual de Taller / IluminaciÓn (ext) / Sistema AutomÁtico De Control Del Nivel De La Luz De Los Faros / Avería del motor de regulación del nivel del haz del faro izquierdo (B2417,B2418)

DESCRIPCIÓN

La unidad del faro (motor de nivelación del faro) recibe una señal del subconjunto de la ECU de control del faro para operar. El subconjunto de la ECU de control de los faros recibe una señal que indica los estados de funcionamiento de la unidad del faro (motor de nivelación del faro).

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

Nota

B2417

Avería del motor de regulación del nivel del haz del faro izquierdo

Avería del motor de nivelación del faro izquierdo

  • Subconjunto de la ECU del faro izquierdo
  • Conjunto de la unidad del faro izquierdo (motor de nivelación del faro)

-

B2418

Avería del motor de regulación del nivel del haz del faro derecho

Avería del motor de nivelación del faro derecho

  • Subconjunto de la ECU del faro derecho
  • Conjunto de la unidad del faro derecho (motor de nivelación del faro)

-

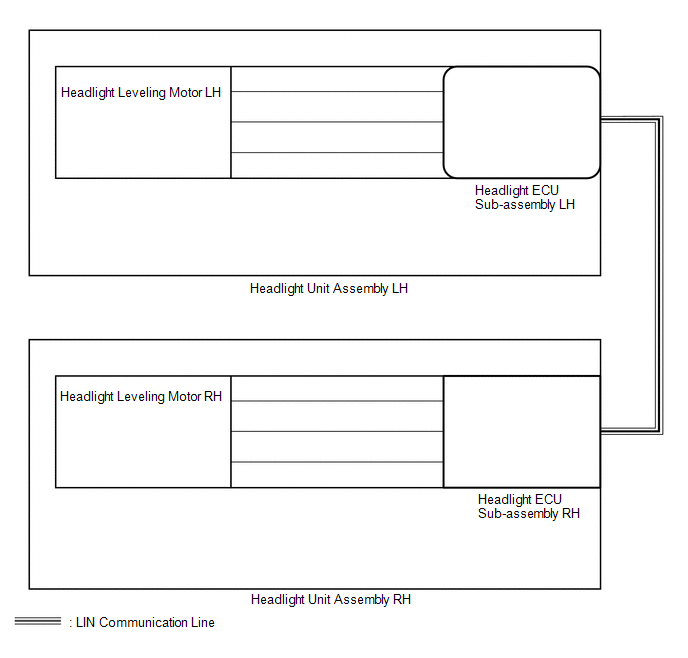

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Después de sustituir el subconjunto de la ECU del faro izquierdo, es necesario reiniciar y registrar la información del vehículo.

Haga clic aquí

PROCEDIMIENTO

1.

BORRE EL DTC

(a) Borre los DTC.

Haga clic aquí

Body Electrical > HL AutoLeveling > Clear DTCs
SIGUIENTE

2.

COMPRUEBE SI SE EMITEN DTC

(a) Coloque el interruptor de encendido en posición ON.

(b) Encienda los faros mediante el interruptor de graduación de la luz de los faros.

(c) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > HL AutoLeveling > Trouble Codes

Resultado:

Resultado

Vaya a

No se emite el DTC B2417 ni B2418

A

Se emite el DTC B2417

B

Se emite el DTC B2418

C

A

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

C

IR AL PUNTO 5

B

3.

REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM (ACCIONE EL MOTOR DE NIVELACIÓN)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / HL AutoLeveling / Active Test.

(e) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.

(f) Realice la prueba activa con el Techstream.

Haga clic aquí

Body Electrical > HL AutoLeveling > Active Test

Pantalla del tester

Elemento de medición

Rango de control

Nota de diagnóstico

Drive The Leveling Motor

Funcionamiento hacia arriba o hacia abajo del motor de nivelación de los faros

Stop/Down/Up

Realice la prueba activa con el motor en marcha y el vehículo parado

Body Electrical > HL AutoLeveling > Active Test

Pantalla del tester

Drive The Leveling Motor

Resultado:

Resultado

Vaya a

La prueba activa se ejecuta correctamente

A

La prueba activa no se ejecuta correctamente

B

A

SUSTITUYA EL SUBCONJUNTO DE LA ECU DEL FARO IZQUIERDO

B

4.

INSPECCIONE EL CONJUNTO IZQUIERDO DE LA UNIDAD DEL FARO (MOTOR DE NIVELACIÓN DEL FARO)

(a) Sustituya temporalmente el conjunto de la unidad del faro izquierdo (motor de nivelación del faro) por uno nuevo o que funcione correctamente.

  • Para faros halógenos: Haga clic aquí
  • Para faro de LED: Haga clic aquí

(b) Realice la prueba activa con el Techstream.

Haga clic aquí

Body Electrical > HL AutoLeveling > Active Test

Pantalla del tester

Elemento de medición

Rango de control

Nota de diagnóstico

Drive The Leveling Motor

Funcionamiento hacia arriba o hacia abajo del motor de nivelación de los faros

Stop/Down/Up

Realice la prueba activa con el motor en marcha y el vehículo parado

Body Electrical > HL AutoLeveling > Active Test

Pantalla del tester

Drive The Leveling Motor

Resultado:

Resultado

Vaya a

La prueba activa se ejecuta correctamente

A

La prueba activa no se ejecuta correctamente

B

A

FIN DE LA INSPECCIÓN (EL CONJUNTO IZQUIERDO DE LA UNIDAD DEL FARO [MOTOR DE NIVELACIÓN DEL FARO] ESTABA DEFECTUOSO)

B

SUSTITUYA EL SUBCONJUNTO DE LA ECU DEL FARO IZQUIERDO

5.

REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM (ACCIONE EL MOTOR DE NIVELACIÓN)

(a) Realice la prueba activa con el Techstream.

Haga clic aquí

Body Electrical > HL AutoLeveling > Active Test

Pantalla del tester

Elemento de medición

Rango de control

Nota de diagnóstico

Drive The Leveling Motor

Funcionamiento hacia arriba o hacia abajo del motor de nivelación de los faros

Stop/Down/Up

Realice la prueba activa con el motor en marcha y el vehículo parado

Body Electrical > HL AutoLeveling > Active Test

Pantalla del tester

Drive The Leveling Motor

Resultado:

Resultado

Vaya a

La prueba activa se ejecuta correctamente

A

La prueba activa no se ejecuta correctamente

B

A

SUSTITUYA EL SUBCONJUNTO DE LA ECU DEL FARO IZQUIERDO

B

6.

INSPECCIONE EL CONJUNTO DERECHO DE LA UNIDAD DEL FARO (MOTOR DE NIVELACIÓN DEL FARO)

(a) Sustituya temporalmente el conjunto de la unidad del faro derecho (motor de nivelación del faro) por uno nuevo o que funcione correctamente.

  • Para faros halógenos: Haga clic aquí
  • Para faro de LED: Haga clic aquí

(b) Realice la prueba activa con el Techstream.

Haga clic aquí

Body Electrical > HL AutoLeveling > Active Test

Pantalla del tester

Elemento de medición

Rango de control

Nota de diagnóstico

Drive The Leveling Motor

Funcionamiento hacia arriba o hacia abajo del motor de nivelación de los faros

Stop/Down/Up

Realice la prueba activa con el motor en marcha y el vehículo parado

Body Electrical > HL AutoLeveling > Active Test

Pantalla del tester

Drive The Leveling Motor

Resultado:

Resultado

Vaya a

La prueba activa se ejecuta correctamente

A

La prueba activa no se ejecuta correctamente

B

A

FIN DE LA INSPECCIÓN (EL CONJUNTO DERECHO DE LA UNIDAD DEL FARO [MOTOR DE NIVELACIÓN] ESTABA DEFECTUOSO)

B

SUSTITUYA EL SUBCONJUNTO DE LA ECU DEL FARO IZQUIERDO
