Toyota CH-R Manual de Taller: ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
- Siga el mismo procedimiento en el lado derecho que en el izquierdo.
- El procedimiento siguiente es para el lado izquierdo.
PROCEDIMIENTO
1. EXTRAIGA LA RUEDA TRASERA
Haga clic aquí .gif)
2. SEPARE EL CONJUNTO DE LA PINZA DEL FRENO DE DISCO TRASERO
Haga clic aquí
3. EXTRAIGA EL DISCO TRASERO
Haga clic aquí
4. DESCONECTE EL CABLE DEL SENSOR DE CONTROL DE DERRAPE
|

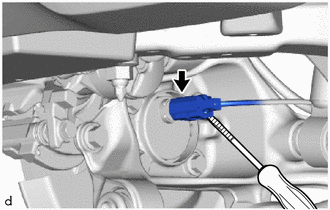

(a) Utilice un destornillador con la punta envuelta en cinta protectora y desconecte el conector del sensor de control de derrape del conjunto del cubo y cojinete del eje trasero. AVISO: Tenga cuidado de no dañar el conjunto del cubo y cojinete del eje trasero o la cubierta del conector. |
|
5. EXTRAIGA EL CONJUNTO DE CUBO Y COJINETE DEL EJE TRASERO
|

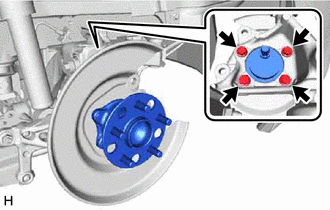

(a) Extraiga los 4 pernos, el conjunto del cubo y cojinete del eje trasero y el subconjunto de la cubierta antipolvo del freno de disco trasero del subconjunto del soporte del eje trasero. |
|
