AJUSTE
PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO DE LA BOQUILLA DEL LAVAPARABRISAS
Haga clic aquí
2. AJUSTE EL SUBCONJUNTO DE LA BOQUILLA DEL LAVAPARABRISAS

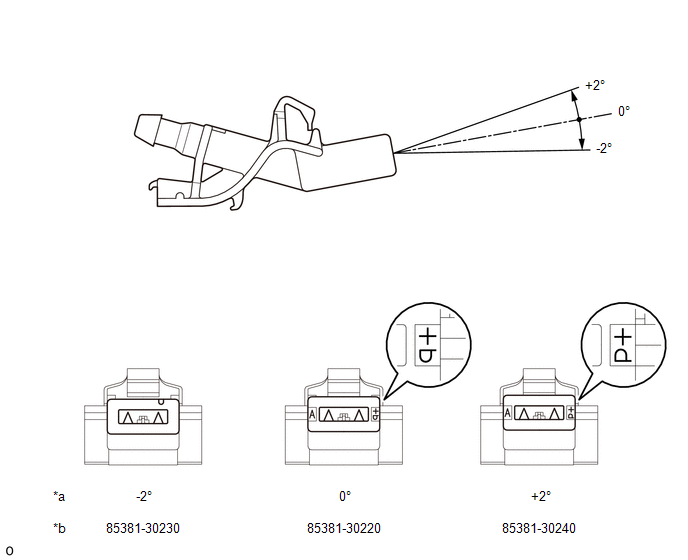

(a) Seleccione un subconjunto de la boquilla del lavaparabrisas de manera que la posición de que el líquido lavaparabrisas golpea el parabrisas se encuentren dentro de los valores estándar. Sustituya el subconjunto de la boquilla del lavaparabrisas por la que haya seleccionado.
*a |
Ángulo del vaporizador del líquido lavaparabrisas |
*b |
Número de pieza |
3. INSTALE EL SUBCONJUNTO DE LA BOQUILLA DEL LAVAPARABRISAS
Haga clic aquí
