Toyota CH-R Manual de Taller: Inspección En El Vehículo
INSPECCIÓN EN EL VEHÍCULO
PROCEDIMIENTO
1. INSPECCIONE EL SUBCONJUNTO DE LA BOQUILLA DEL LAVAPARABRISAS
(a) Accione los subconjuntos de la boquilla del lavaparabrisas y compruebe la posición en la que el líquido lavaparabrisas toca el parabrisas.
Estándar:

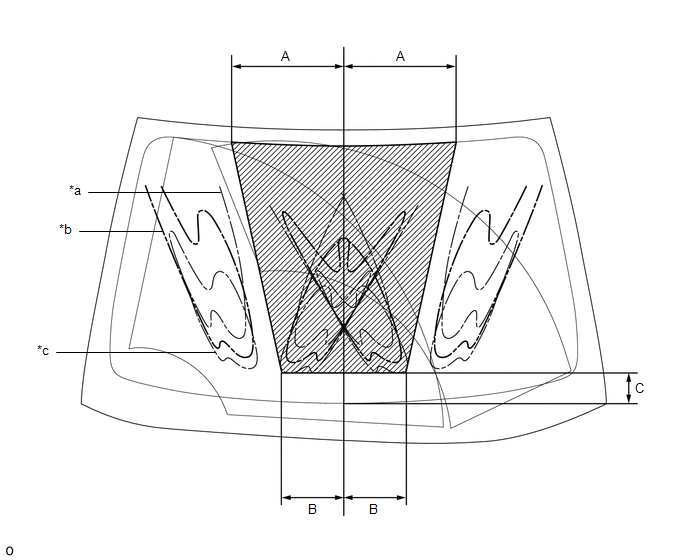

El líquido lavaparabrisas entra en contacto con el parabrisas en las áreas que se muestran en la ilustración.
|
*a |
Límite superior |
*b |
Estándar |
|
*c |
Límite inferior |
- |
- |
.png) |
Medida |
- |
- |
Medición estándar:
|
Área |
Medida |
Área |
Medida |
|---|---|---|---|
|
A |
341.0 mm (13.43 pulg.) |
B |
187.0 mm (7.36 pulg.) |
|
C |
82.5 mm (3.25 pulg.) |
- |
- |
OBSERVACIÓN:
Si el resultado no es el especificado, sustituya el subconjunto de la boquilla del lavaparabrisas.
Componentes
COMPONENTES
ILUSTRACIÓN
*1
SUBCONJUNTO DE LA BOQUILLA DEL LAVAPARABRISAS
-
-
●
Pieza no reutilizable
-
...
Ajuste
AJUSTE
PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO DE LA BOQUILLA DEL LAVAPARABRISAS
Haga clic aquí
2. AJUSTE EL SUBCONJUNTO DE LA BOQUILLA DEL LAVAPARABRISAS
(a) Seleccione un subconjunto de la ...
