COMPONENTES

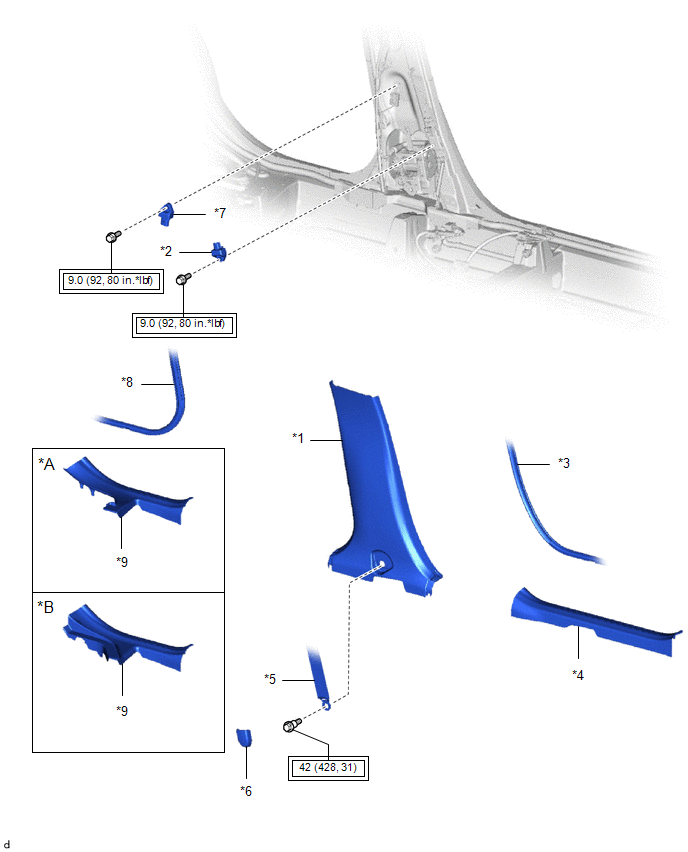

ILUSTRACIÓN
|
*A |
Con airbag lateral del asiento trasero |
*B |
Sin airbag lateral del asiento trasero |
|
*1 |
EMBELLECEDOR INFERIOR DEL MONTANTE CENTRAL |
*2 |
SENSOR DEL AIRBAG LATERAL DEL PISO |
|
*3 |
BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA |
*4 |
ESTRIBO DE LA PUERTA DELANTERA |
|
*5 |
CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO |
*6 |
CUBIERTA DEL ANCLAJE EXTERIOR DEL CINTURÓN DE CADERA |
|
*7 |
SENSOR DEL AIRBAG LATERAL N° 1 |
*8 |
BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA |
|
*9 |
ESTRIBO DE LA PUERTA TRASERA |
- |
- |
|
Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.) |
- |
- |
