Componentes
COMPONENTES

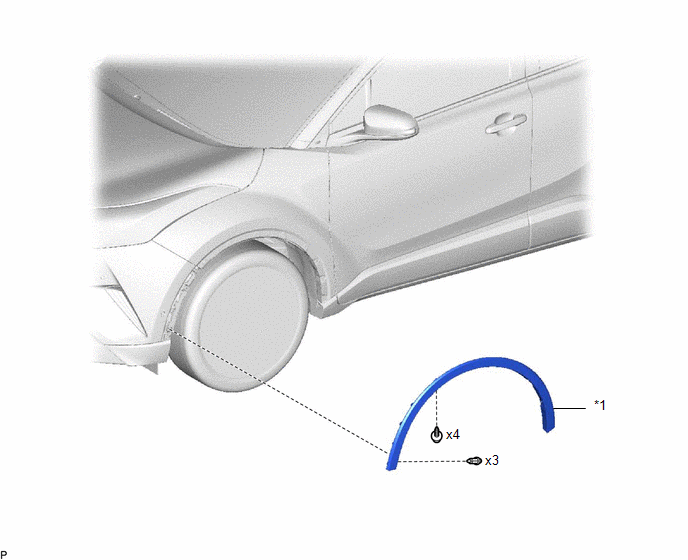

ILUSTRACIÓN
|
*1 |
SUBCONJUNTO DE LA MOLDURA DE LA ALETA DELANTERA |
- |
- |
ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO DE LA MOLDURA DE LA ALETA DELANTERA

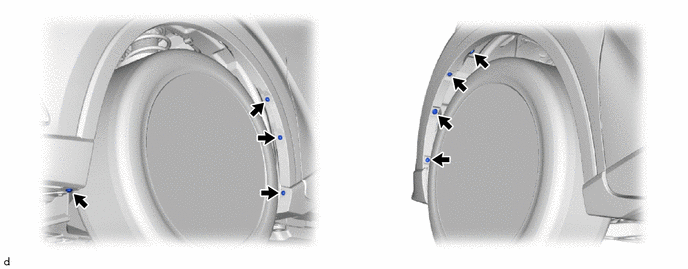

(a) Quite los 3 clips y los 5 tornillos.

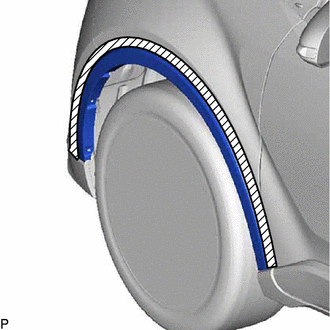

(b) Aplique cinta protectora alrededor del subconjunto de la moldura de la aleta delantera.
|
Cinta protectora |
|

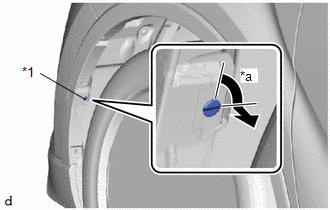

(c) Utilizando un destornillador, gire el pasador 90 grados y extraiga los 2 clips de sujeción del pasador. OBSERVACIÓN: Siga el mismo procedimiento en el lado derecho que en el izquierdo. |
|

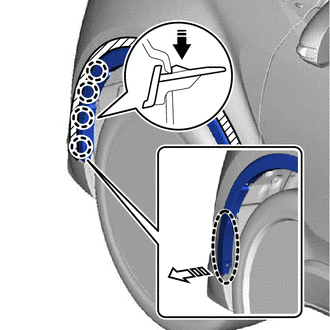

(d) Retire el borde del revestimiento de la aleta delantera y desenganche las garras empujando la zona indicada por la flecha en la ilustración con el dedo.
|
Colocar mano aquí |
|
Extraiga en esta dirección (1) |
|
Extraiga en esta dirección (2) |
AVISO:

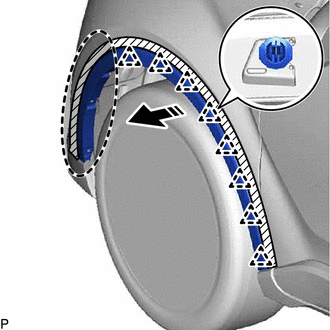

(e) Desenganche los clips y extraiga el subconjunto de la moldura de a aleta delantera como se muestra en la ilustración.
|
Colocar mano aquí |
|
Extraiga en este sentido |
InstalaciÓn
INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. COLOQUE EL SUBCONJUNTO DE LA MOLDURA DE LA ALETA DELANTERA

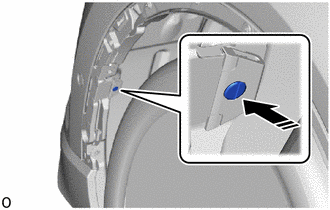

(a) Instale el clip de sujeción del pasador tal y como se muestra en la ilustración.
|
Coloque en este sentido |
AVISO:
Instale el clip de sujeción del pasador con la ranura alineadas verticalmente.
No gire el clip después de insertarlo.
Después de la instalación, asegúrese de que la ranura esté alineada verticalmente.
OBSERVACIÓN:
Siga el mismo procedimiento en el lado derecho que en el izquierdo.

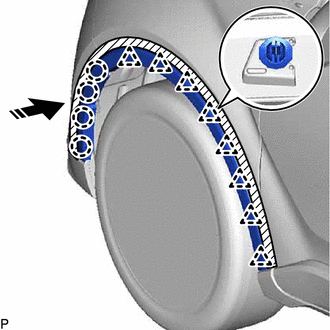

(b) Enganche los clips y las garras para instalar el subconjunto de la moldura de la aleta delantera como se muestra en la ilustración.
|
Coloque en este sentido |
(c) Instale los 3 clips y los 5 tornillos.
(d) Quite la cinta aislante.
