Toyota CH-R Manual de Taller: Motor Del Lavaparabrisas

Componentes

COMPONENTES

ILUSTRACIÓN

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. REVISE EL CONJUNTO DEL MOTOR Y LA BOMBA DEL LAVAPARABRISAS (para la parte delantera)

OBSERVACIÓN:

Esta inspección se debe realizar habiendo instalado el conjunto del motor y de la bomba del lavaparabrisas en el conjunto del depósito del lavaparabrisas.

(a) Llene de líquido lavaparabrisas el conjunto del depósito del lavaparabrisas.

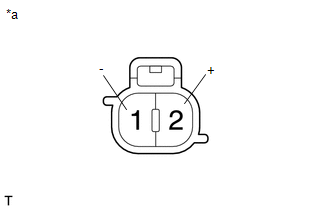

(b) Compruebe que el líquido lavaparabrisas fluye desde el conjunto del depósito del lavaparabrisas. OK: Condición de medida Valor especificado Terminal positivo (+) de la batería → Terminal 2 (+) Terminal negativo (-) de la batería → Terminal 1 (-) El líquido lavaparabrisas fluye desde el conjunto del depósito del lavaparabrisas. Si el resultado no es el especificado, sustituya el conjunto del motor y la bomba del lavaparabrisas.

*a Componente sin mazo de cables conectado (conjunto del motor y de la bomba del lavaparabrisas)

2. INSPECCIONE EL CONJUNTO DEL MOTOR Y DE LA BOMBA DEL LAVAPARABRISAS (para la parte trasera)

OBSERVACIÓN:

Esta inspección se debe realizar habiendo instalado el conjunto del motor y de la bomba del lavaparabrisas en el conjunto del depósito del lavaparabrisas.

(a) Llene de líquido lavaparabrisas el conjunto del depósito del lavaparabrisas.

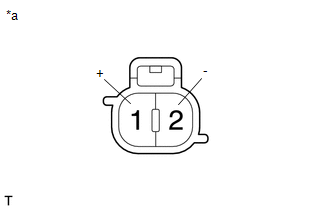

(b) Compruebe que el líquido lavaparabrisas fluye desde el conjunto del depósito del lavaparabrisas. OK: Condición de medida Valor especificado Terminal positivo (+) de la batería → Terminal 1 (+) Terminal negativo (-) de la batería → Terminal 2 (-) El líquido lavaparabrisas fluye desde el conjunto del depósito del lavaparabrisas. Si el resultado no es el especificado, sustituya el conjunto del motor y la bomba del lavaparabrisas.

*a Componente sin mazo de cables conectado (conjunto del motor y de la bomba del lavaparabrisas)

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL MOTOR Y DE LA BOMBA DEL LAVAPARABRISAS

(a) Instale el conjunto del motor y la bomba del lavaparabrisas como se muestra en la ilustración.

Coloque en este sentido

(b) Conecte el conector.

(c) Conecte la manguera del lavaparabrisas.

2. AÑADA LÍQUIDO LAVAPARABRISAS

(a) Conecte la manguera del lavaparabrisas trasero.

(b) Añada líquido lavaparabrisas en el depósito del lavaparabrisas.

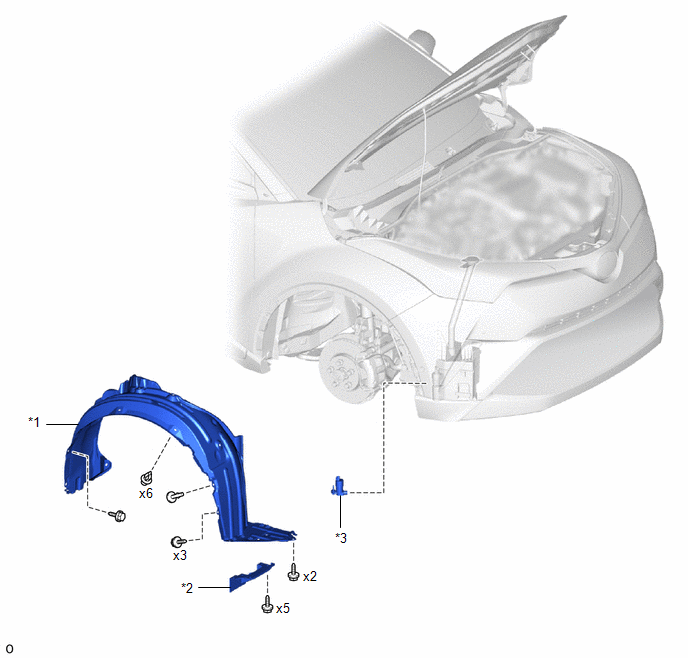

3. INSTALE EL REVESTIMIENTO DE LA ALETA DELANTERA DERECHA

(a) Coloque el revestimiento de la aleta delantera derecha con los 7 clips y los 5 tornillos.

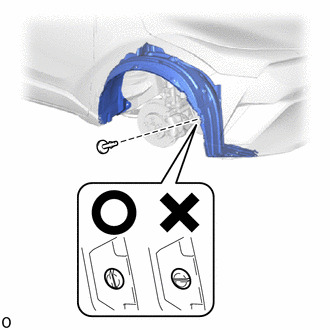

(b) Instale los clips de sujeción del pasador tal y como se muestra en la ilustración. AVISO: Instale cada clip de sujeción del pasador con la ranura alineada verticalmente. No gire el clip de sujeción del pasador después de insertarlo. Después de la instalación, asegúrese de que la ranura esté alineada verticalmente.

4. INSTALE LA MOLDURA DERECHA DEL PANEL OSCILANTE

Haga clic aquí

5. INSTALE EL SUBCONJUNTO DERECHO DE LA MOLDURA DE LA ALETA DELANTERA

Haga clic aquí

6. INSTALE LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA

(a) Instale la almohadilla de extensión del arco de la rueda delantera derecha con los 5 tornillos.

7. COLOQUE LA RUEDA DELANTERA DERECHA

Haga clic aquí
