Toyota CH-R Manual de Taller: Instalación

Toyota CH-R Manual de Taller / Cinturón De Seguridad / Conjunto Del Cinturón De Seguridad Interior Del Asiento Trasero (para El Lado Izquierdo) / Instalación

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR CENTRAL DEL ASIENTO TRASERO IZQUIERDO

(a) Sin sistema de aviso del cinturón de seguridad:

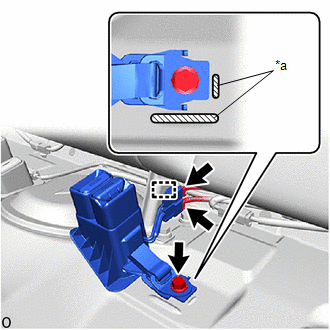

(1) Ajuste el perno e instale el conjunto del cinturón de seguridad interior central del asiento trasero izquierdo.

Torque:

42 N·m {428 kgf·cm, 31 ft·lbf}

AVISO:

No permita que la pieza de anclaje del conjunto del cinturón de seguridad interior central del asiento trasero izquierdo y las piezas sobresalientes de la carrocería del vehículo se superpongan.

*a

Parte saliente

(b) Con sistema de aviso del cinturón de seguridad:

(1) Ajuste el perno e instale el conjunto del cinturón de seguridad interior central del asiento trasero izquierdo.

Torque:

42 N·m {428 kgf·cm, 31 ft·lbf}

AVISO:

No permita que la pieza de anclaje del conjunto del cinturón de seguridad interior central del asiento trasero izquierdo y las piezas sobresalientes de la carrocería del vehículo se superpongan.

*a

Parte saliente

(2) Enganche la abrazadera.

(3) Conecte los 2 conectores.

2. INSTALE EL GANCHO DE BLOQUEO DEL COJÍN DEL ASIENTO TRASERO

Haga clic aquí

3. INSTALE EL CONJUNTO DEL COJÍN DE LOS ASIENTOS TRASEROS DE TIPO BANQUETA

Haga clic aquí

4. CONECTE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL

Haga clic aquí
