Toyota CH-R Manual de Taller: Indicador De Advertencia Del CinturÓn De Seguridad

Toyota CH-R Manual de Taller / CinturÓn De Seguridad / Indicador De Advertencia Del CinturÓn De Seguridad

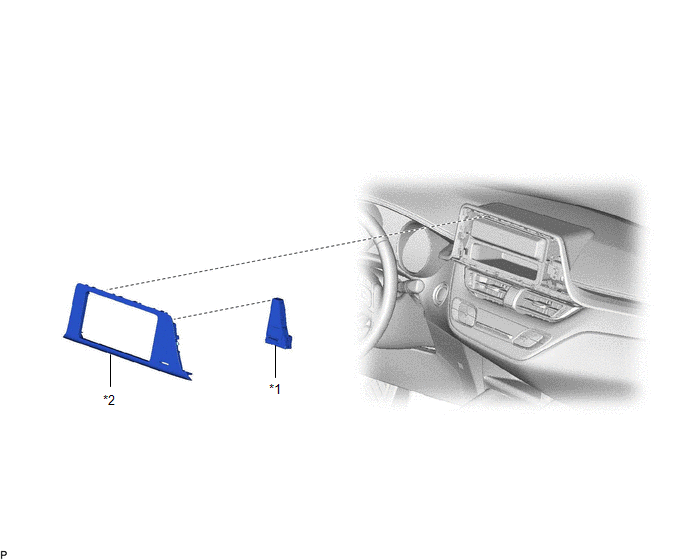

Componentes

COMPONENTES

ILUSTRACIÓN

*1

CONJUNTO DEL RELOJ

*2

SUBCONJUNTO CENTRAL DE ACABADO DEL GRUPO DE INSTRUMENTOS

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

Haga clic aquí

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL INDICADOR DE ADVERTENCIA DEL CINTURÓN DE SEGURIDAD (CONJUNTO DEL RELOJ)

(a) Compruebe la iluminación.

(1) Aplique tensión de la batería al indicador de advertencia del cinturón de seguridad (conjunto del reloj) y compruebe que se enciende.

OK:

Estado

Valor especificado

Terminal positivo (+) de la batería → Terminal 1 (IG+)

Terminal negativo (-) de la batería → Terminal 12 (RLID)

La luz izquierda se enciende

Terminal positivo (+) de la batería → Terminal 1 (IG+)

Terminal negativo (-) de la batería → Terminal 13 (RCID)

La luz central se enciende

Terminal positivo (+) de la batería → Terminal 1 (IG+)

Terminal negativo (-) de la batería → Terminal 14 (RRID)

La luz derecha se enciende

Si no se obtiene el resultado especificado, reemplace el indicador de advertencia del cinturón de seguridad (conjunto del reloj).

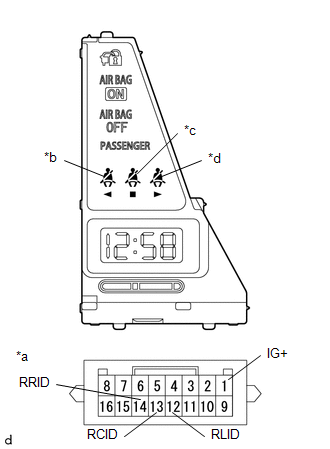

*a

Componente no conectado al mazo de cables

(Indicador de advertencia del cinturón de seguridad (conjunto del reloj))

*b

Luz izquierda

*c

Luz central

*d

Luz derecha
    InstalaciÓn
    INSTALACIÓN PROCEDIMIENTO 1. INSTALE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR CENTRAL DEL ASIENTO TRASERO IZQUIERDO (a) Sin sistema de aviso del cinturón de seguridad: (1) Aj ...
