Toyota CH-R Manual de Taller: Ajuste

AJUSTE

PROCEDIMIENTO

1. PREPARE EL VEHÍCULO PARA REALIZAR EL AJUSTE DE LA DIRECCIÓN DE LA LUZ DE LOS FAROS ANTINIEBLA

(a) Prepare el vehículo:

  • Asegúrese de que la carrocería del vehículo que rodea los faros antiniebla no está dañada ni deformada.
  • Llene el depósito de combustible.
  • Asegúrese de que el aceite alcanza el nivel especificado.
  • Asegúrese de que el refrigerante del motor alcanza el nivel especificado.
  • Infle los neumáticos con la presión adecuada.
  • Descargue el maletero y el vehículo, procurando que el neumático de repuesto, las herramientas y el gato estén ubicados en su posición inicial.
  • Ejerza presión varias veces en las esquinas del vehículo para lograr que rebote y así estabilizar la suspensión.
  • Siente a una persona de peso medio (75 kg, 165 lb.) en el asiento del conductor.

2. PREPARE EL AJUSTE DE LA DIRECCIÓN DE LA LUZ DE LOS FAROS ANTINIEBLA

(a) Prepare el vehículo:

  • Coloque el vehículo en una ubicación lo suficientemente oscura como para apreciar claramente la línea de corte. La línea de corte es una línea distintiva, por debajo de la cual se puede ver la luz de los faros antiniebla, pero no por encima.

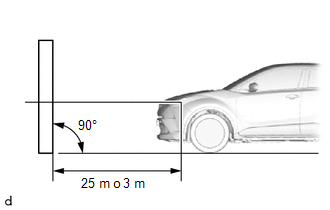

  • Coloque el vehículo en un ángulo de 90° con respecto a la pared.
  • Coloque el vehículo (marca central de los faros antiniebla) a una distancia de 25 m (82 pi.) con respecto a la pared.
  • Asegúrese de que el vehículo se haya sobre una superficie nivelada.
  • Coloque las ruedas delanteras hacia adelante.
  • Haga rebotar el vehículo varias veces para estabilizar la suspensión.

AVISO:

Se necesita una distancia de 25 m (82 pi.) entre el vehículo (marca central de los faros antiniebla) y la pared para ajustar la dirección de los faros correctamente. Si no hay suficiente espacio, fije una distancia exacta de 3 m (9.84 pi.) para la inspección y el ajuste de la dirección de los faros antiniebla. (El tamaño de la zona deseada varía con la distancia, por lo que debe seguir las instrucciones de la ilustración).

(b) Prepare un pedazo de papel blanco grueso (de unos 2 m (6.56 pi.) de alto por 4 m (13.1 pi.) de ancho) para utilizarlo como pantalla.

(c) Trace una línea vertical en el centro de la pantalla (línea V).

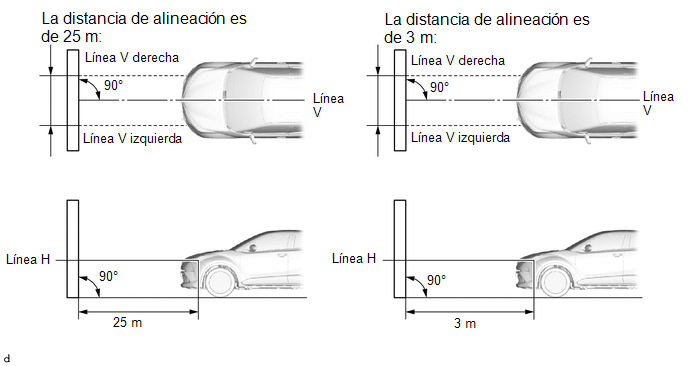

(d) Ajuste la pantalla como se muestra en la ilustración:

OBSERVACIÓN:

  • Coloque la pantalla perpendicular al suelo.
  • Alinee la línea V de la pantalla con el centro del vehículo.

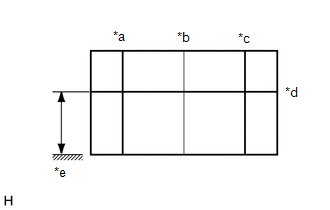

(e) Trace las líneas base (línea H, V izquierda y V derecha) en la pantalla como se muestra en la ilustración.

OBSERVACIÓN:

Señale las marcas centrales de los faros antiniebla en la pantalla.

(1) Línea H (altura del faro antiniebla):

Trace una línea horizontal a lo largo de la pantalla de manera que pase por las marcas centrales. La línea H debe estar a la misma altura que las marcas del centro de las luces antiniebla.

(2) Línea V izquierda, Línea V derecha (posición de la marca central de los faros antiniebla izquierdo y derecho):

Trace 2 líneas verticales de manera que crucen la línea H en cada marca central (alineadas con la marca central de las luces antiniebla).

*a

Línea V izquierda

*b

Línea V

*c

Línea V derecha

*d

Línea H

*e

Masa

3. INSPECCIONE LA DIRECCIÓN DEL FARO ANTINIEBLA

(a) Cubra el faro antiniebla o desconecte el conector del faro antiniebla del lado opuesto para que la luz del faro que no se está inspeccionando no afecte a la comprobación de la dirección de las luces de los faros antiniebla.

(b) Arranque el motor.

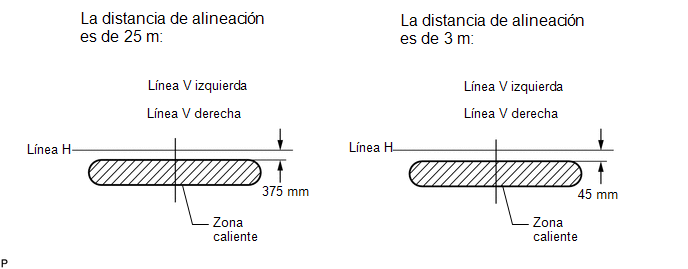

(c) Encienda las luces antiniebla y compruebe si el borde superior de la zona caliente de cada luz antiniebla coincide con el borde superior, como se muestra en la ilustración:

OBSERVACIÓN:

  • Si la distancia de alineación es de 25 m (82 pi.):

    El borde superior de la zona caliente del faro antiniebla debería estar 249 mm (9.80 pulg.) por debajo de la línea H.

  • Si la distancia de alineación es de 3 m (9.84 pi.):

    El borde superior de la zona caliente del faro antiniebla debería estar 30 mm (1.18 pulg.) por debajo de la línea H.

4. AJUSTE LA DIRECCIÓN DEL FARO ANTINIEBLA

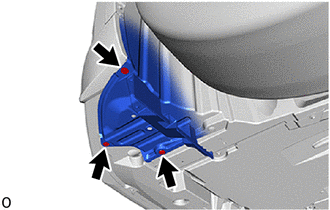

(a) Extraiga los 2 tornillos y el clip, y doble hacia atrás parte del revestimiento de la aleta delantera.

(b) Ajuste la dirección verticalmente:

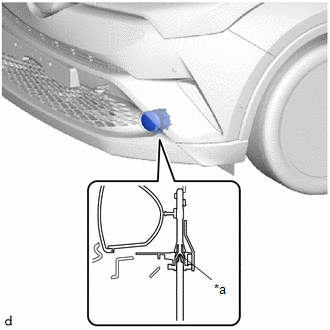

Ajuste la dirección de los faros antiniebla dentro del rango especificado girando cada tornillo de ajuste de dirección con un destornillador.

AVISO:

El último giro del tornillo de ajuste de la dirección de los faros debe hacerse hacia la derecha. Si el tornillo está excesivamente apretado, aflójelo y vuelva a apretarlo, para que el giro final del tornillo sea hacia la derecha.

OBSERVACIÓN:

Si no es posible un ajuste correcto de la dirección de los faros antiniebla, compruebe el conjunto del faro antiniebla.

*a

Tornillo de dirección
