DESCRIPCIÓN
El circuito del sensor de colisión lateral izquierdo (bus 1) está formado por el conjunto del sensor del airbag, el sensor del airbag lateral de la puerta izquierda, el sensor del airbag lateral izquierdo n° 1 y el sensor del airbag lateral izquierdo n° 2.
El sensor del airbag lateral izquierdo de la puerta, el sensor del airbag lateral trasero izquierdo n° 1 y el sensor del airbag lateral izquierdo n° 2 detectan los impactos que recibe el vehículo y envían señales al conjunto del sensor del airbag para determinar si el airbag y el pretensor deben desplegarse.
Estos DTC se memorizan cuando se detecta una avería en el sensor del airbag lateral de la puerta izquierda.
N° de DTC |
Elemento detectado |
Condición de detección del DTC |
Área afectada |
Modo de prueba/modo de comprobación |
---|---|---|---|---|
B167A/5A |
Sensor de presión de la puerta delantera izquierda |
Se cumple alguna de las siguientes condiciones:
|
|
No se aplica a al modo de prueba/comprobación. |
B167E/5A |
Avería en el umbral del sensor de presión de la puerta delantera (izquierda) |
Se cumple alguna de las siguientes condiciones:
|
|
No se aplica a al modo de prueba/comprobación. |
Estado del vehículo |
|||
---|---|---|---|
Modelo 1 |
Modelo 2 |
||
Condición de diagnóstico |
Interruptor de encendido en posición ON |
○ |
○ |
Estado de la avería |
Avería en el sensor del airbag lateral de la puerta izquierda |
○ |
- |
Avería en el conjunto del sensor del airbag |
- |
○ |
|
Momento de la detección |
- |
- |
|
Número de ciclos |
1 ciclo |
1 ciclo |
Estado del vehículo |
|||
---|---|---|---|
Modelo 1 |
Modelo 2 |
||
Condición de diagnóstico |
Interruptor de encendido en posición ON |
○ |
○ |
Estado de la avería |
Avería en el sensor del airbag lateral de la puerta izquierda |
○ |
- |
Avería en el conjunto del sensor del airbag |
- |
○ |
|
Momento de la detección |
- |
- |
|
Número de ciclos |
1 ciclo |
1 ciclo |
OBSERVACIÓN:
Se emitirá el DTC cuando se cumplan las condiciones de los modos de la tabla anterior.
DIAGRAMA DE CONEXIONES
Haga clic aquí
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.
Haga clic aquí
PROCEDIMIENTO
1. |
COMPRUEBE EL SENSOR DEL AIRBAG LATERAL DE LA PUERTA IZQUIERDA |
(a) Apague el interruptor de encendido. |
|
(b) Desconecte el cable del terminal negativo (-) de la batería.
ADVERTENCIA:
Espere al menos 90 segundos después de desconectar el cable de los terminales negativos (-) de la batería para desactivar el sistema SRS.

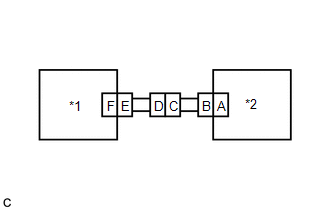

(c) Intercambie los sensores de los airbags laterales de las puertas izquierda y derecha y conécteles los conectores.
(d) Conecte el cable al terminal negativo (-) de la batería.
(e) Borre los DTC memorizados.
Haga clic aquí
Body Electrical > SRS Airbag > Clear DTCs(f) Apague el interruptor de encendido.
(g) Coloque el interruptor de encendido en posición ON y espere al menos 60 segundos.
(h) Compruebe si se emiten DTC.
Haga clic aquí
Body Electrical > SRS Airbag > Trouble CodesOBSERVACIÓN:
Puede que se emitan otros DTC distintos a B166C/4A, B166F/4A, B167A/5A y B167E/5A, pero no estarán relacionados con esta inspección.
Resultado:
Resultado |
Vaya a |
---|---|
Se emite el DTC B167A/5A o B167E/5A. |
A |
Se emite el DTC B166C/4A o B166F/4A. |
B |
No se emiten los DTC B166C/4A, B166F/4A, B167A/5A B167E/5A. |
C |
(i) Apague el interruptor de encendido.
(j) Desconecte el cable del terminal negativo (-) de la batería.
ADVERTENCIA:
Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.
(k) Vuelva a colocar los sensores de los airbags laterales de la puerta izquierda y derecha en la posición original y conecte los conectores.
A |
SUSTITUYA EL CONJUNTO DEL SENSOR DEL AIRBAG |
B |
SUSTITUYA EL SENSOR DEL AIRBAG LATERAL DE LA PUERTA IZQUIERDA |
C |
INSPECCIONE CON EL MÉTODO DE SIMULACIÓN |
