INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DE LOS FAROS ANTINIEBLA IZQUIERDO (para el tipo de LED)

(a) Aplique tensión de la batería al conjunto de luces antiniebla izquierdas y compruebe si se enciende.

OK:

Estado

Valor especificado

Terminal positivo (+) de la batería → Terminal 2 (B)

Terminal negativo de la batería (-) → Terminal 1 (E)

Las luces antiniebla se encienden

Si el resultado no es el especificado, sustituya el conjunto de los faros antinieblas izquierdos.

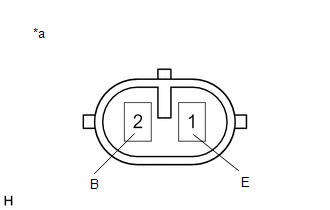

*a

Componente no conectado al mazo de cables

(Conjunto del faro antiniebla izquierdo)

2. INSPECCIONE EL CONJUNTO DE LOS FAROS ANTINIEBLA DERECHO (para el tipo de LED)

(a) Aplique tensión de la batería al conjunto de luces antiniebla derechas y compruebe si se enciende.

OK:

Estado

Valor especificado

Terminal positivo (+) de la batería → Terminal 2 (B)

Terminal negativo de la batería (-) → Terminal 1 (E)

Las luces antiniebla se encienden

Si el resultado no es el especificado, sustituya el conjunto de los faros antinieblas derechos.

*a

Componente no conectado al mazo de cables

(Conjunto del faro antiniebla derecho)
