Toyota CH-R Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL INTERRUPTOR DEL LIMPIAPARABRISAS

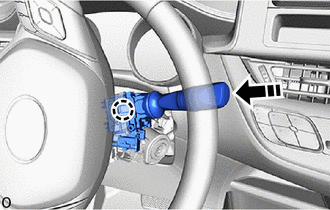

(a) Enganche la garra e instale el conjunto del interruptor del limpiaparabrisas tal como se indica en la ilustración.

Coloque en este sentido

(b) Conecte los 2 conectores.

2. INSTALE LA CUBIERTA SUPERIOR DE LA COLUMNA DE DIRECCIÓN

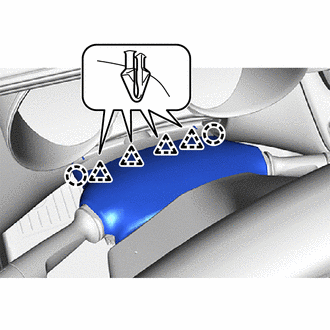

(a) Enganche los clips y las garras para conectar la cubierta superior de la columna de dirección al subconjunto de la cubierta inferior del panel de instrumentos.

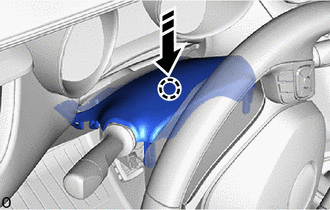

(b) Enganche la garra para instalar la cubierta superior de la columna de dirección como se muestra en la ilustración.

Coloque en este sentido

3. COLOQUE LA CUBIERTA INFERIOR DE LA COLUMNA DE DIRECCIÓN

AVISO:

Si la cubierta inferior de la columna de dirección no está instalada en el orden correcto, se pueden quebrar las piezas.

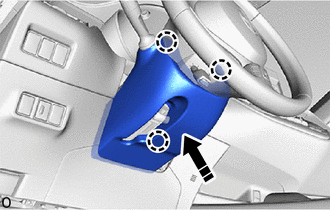

(a) Instale las garras tal y como se muestra en la ilustración.

Coloque en este sentido

(b) Enganche las garras.

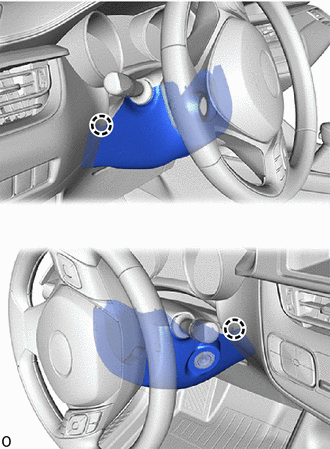

(c) Gire el conjunto del volante a la izquierda y coloque el tornillo.

(d) Gire el conjunto del volante a la derecha y coloque la cubierta inferior de la columna de dirección con el tornillo.
