INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL LIMPIAPARABRISAS

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Interruptor del limpiaparabrisas delantero

Conexión del tester	Estado	Valor especificado
F26-2 (+B) - F26-3 (+1)	MIST	Inferior a 1 Ω
F26-3 (+1) - F26-1 (+S)	OFF
F26-3 (+1) - F26-1 (+S)	AUTO
F26-8 (AUTO) - F26-9 (E)	AUTO
F26-2 (+B) - F26-3 (+1)	LO
F26-2 (+B) - F26-4 (+2)	HI

Interruptor del lavaparabrisas delantero

Conexión del tester	Estado	Valor especificado
F36-4 (EW) - F36-7 (WF)	ON	Inferior a 1 Ω
F26-5 (WR) - F26-10 (+B2)	ON	Inferior a 1 Ω
F36-4 (EW) - F36-7 (WF)	OFF	10 kΩ o superior
F26-5 (WR) - F26-10 (+B2)	OFF	10 kΩ o superior

Interruptor del limpiaparabrisas trasero

Conexión del tester	Estado	Valor especificado
F36-2 (C1R) - F36-4 (EW)	OFF	10 kΩ o superior
F36-3 (+1R) - F36-4 (EW)	OFF	10 kΩ o superior
F36-2 (C1R) - F36-4 (EW)	INT	Inferior a 1 Ω
F36-3 (+1R) - F36-4 (EW)	ON	Inferior a 1 Ω

Interruptor del lavaparabrisas trasero

Conexión del tester	Estado	Valor especificado
F36-4 (EW) - F26-5 (WR)	ON	Inferior a 1 Ω
F36-7 (WF) - F26-10 (+B2)	ON	Inferior a 1 Ω
F36-4 (EW) - F26-5 (WR)	OFF	10 kΩ o superior
F36-7 (WF) - F26-10 (+B2)	OFF	10 kΩ o superior

Anillo de ajuste*

Conexión del tester	Estado	Valor especificado
F26-6 (VR2) - F26-7 (VR1)	P1	209 a 231 Ω
	P2	114 a 126 Ω
	P3	58.9 a 65.1 Ω
	P4	Inferior a 1 Ω

OBSERVACIÓN:

*: La sensibilidad del sensor de lluvia puede regularse mediante el anillo de ajuste del interruptor del limpiaparabrisas.

Si el resultado no es el especificado, reemplace el conjunto del interruptor del limpiaparabrisas.

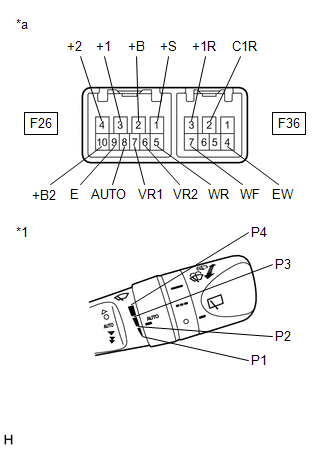

Conjunto del interruptor de los limpiaparabrisas

(Posición del anillo de ajuste)

Componente no conectado al mazo de cables

(Conjunto del interruptor de los limpiaparabrisas)
