INSPECCIÓN EN EL VEHÍCULO
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL LIMPIAPARABRISAS
(a) Compruebe el funcionamiento del lavaparabrisas delantero.
|

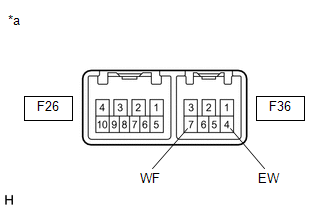

(1) Conecte el cable positivo (+) del voltímetro al terminal F36-7 (WF) y el cable negativo (-) al terminal F36-4 (EW). |
|
(2) Coloque el interruptor de encendido en posición ON.
(3) Gire el interruptor del lavaparabrisas a la posición ON y OFF y mida la tensión entre los terminales F36-7 (WF) y F36-4 (EW).
OK:

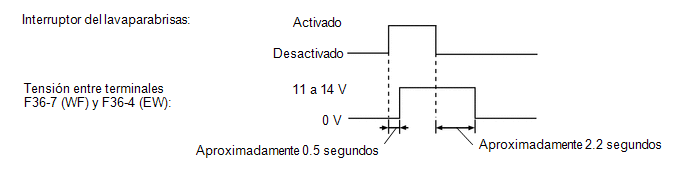

La tensión oscila como se indica en la ilustración.
Si el resultado no es el especificado, reemplace el conjunto del interruptor del limpiaparabrisas.
