COMPONENTES

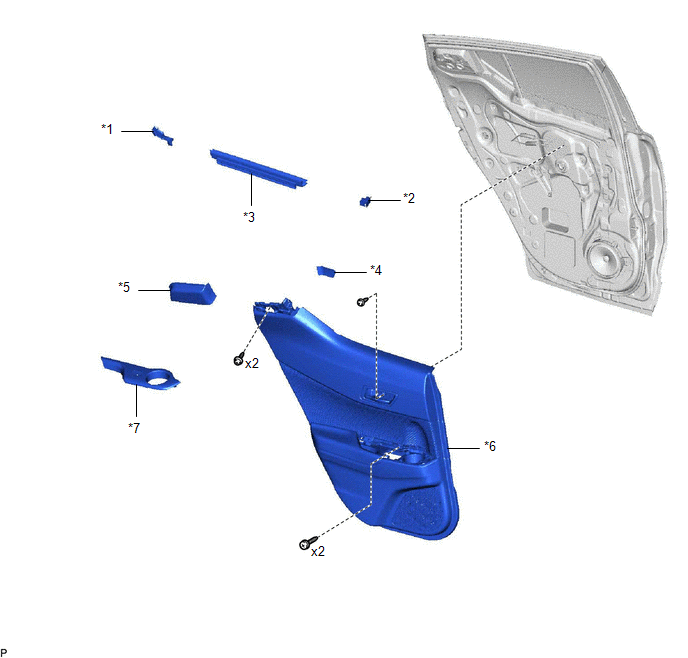

ILUSTRACIÓN
*1 |
SELLO TRASERO DEL CINTURÓN DE SEGURIDAD DE LA PUERTA TRASERA |
*2 |
SELLO DEL CINTURÓN DE SEGURIDAD DE LA PUERTA TRASERA |
*3 |
BANDA PROTECTORA INTERIOR DEL CRISTAL DE LA VENTANILLA TRASERA |
*4 |
OBTURADOR DEL BISEL DE LA MANILLA INTERIOR DE LA PUERTA TRASERA |
*5 |
SOPORTE TRASERO DEL BASTIDOR DE LA PUERTA TRASERA |
*6 |
SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA TRASERA |
*7 |
CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DE LA PUERTA TRASERA |
- |
- |

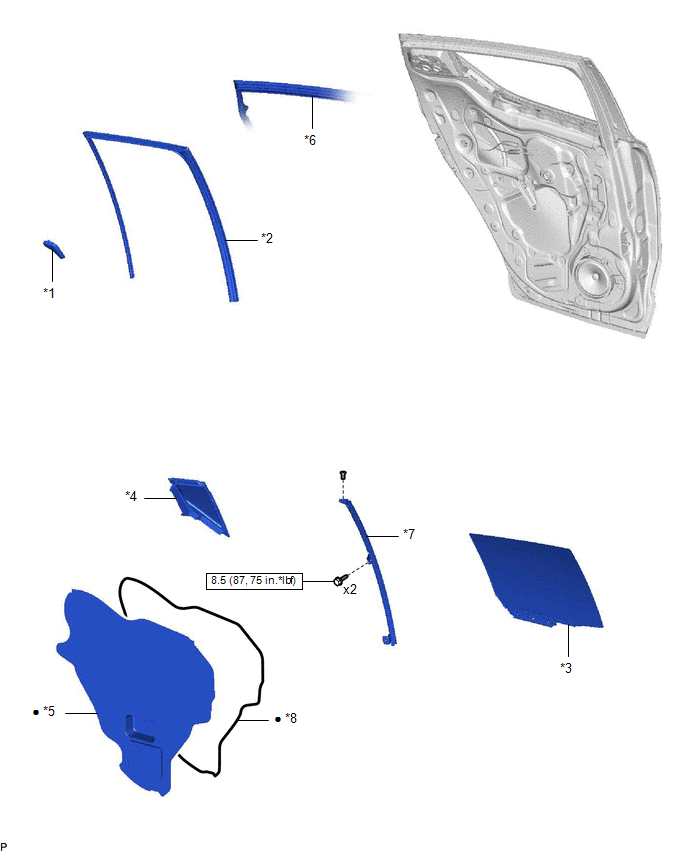

ILUSTRACIÓN
*1 |
EMBELLECEDOR DEL MARCO DE LA PUERTA TRASERA |
*2 |
CARRIL DE LA VENTANILLA TRASERA |
*3 |
SUBCONJUNTO DE LA VENTANILLA TRASERA |
*4 |
CRISTAL DE LA VENTANILLA LATERAL TRASERA |
*5 |
CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA TRASERA |
*6 |
BANDA PROTECTORA DE LA PUERTA TRASERA |
*7 |
SUBCONJUNTO DEL BASTIDOR INFERIOR TRASERO DE LA VENTANILLA DE LA PUERTA TRASERA |
*8 |
CINTA DE BUTILO |
![]() |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
● |
Pieza no reutilizable |

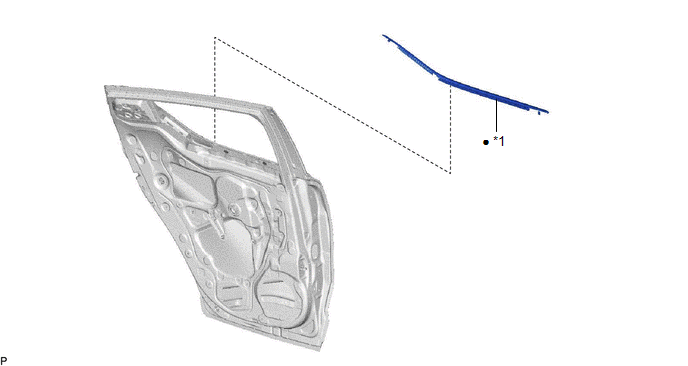

ILUSTRACIÓN
*1 |
CONJUNTO DE LA MOLDURA DE LA PUERTA TRASERA |
- |
- |
● |
Pieza no reutilizable |
- |
- |
