Toyota CH-R Manual de Taller / Frenos (delanteros) / Freno Delantero / Montaje

MONTAJE

PROCEDIMIENTO

1. APRIETE PROVISIONALMENTE EL TAPÓN DE PURGA DEL FRENO DE DISCO DELANTERO

(a) Coloque provisionalmente el tapón de purga del freno de disco delantero en el conjunto del cilindro del freno de disco delantero.

OBSERVACIÓN:

Apriete totalmente el tapón de purga del freno de disco delantero después de purgar el sistema.

2. INSTALE EL CAPUCHÓN DEL TAPÓN DE PURGA DEL FRENO DE DISCO DELANTERO

(a) Instale la tapa del tapón de purga en el tapón de purga de freno de disco delantero.

3. INSTALE EL SELLO DEL PISTÓN

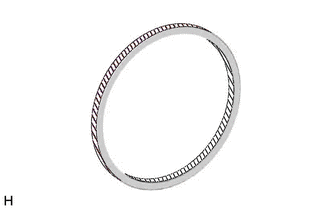

(a) Aplique grasa de glicol a base de jabón de litio a toda la circunferencia de un sello de pistón nuevo.

Grasa de glicol a base de jabón de litio

(b) Instale el sello del pistón en el cilindro del freno de disco delantero.

AVISO:

Instale firmemente el sello del pistón en la ranura del cilindro del freno de disco delantero.

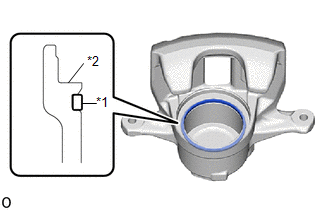

*1	Sello del pistón
*2	Conjunto del cilindro del freno de disco delantero

4. INSTALE EL PISTÓN DEL FRENO DE DISCO DELANTERO

(a) Aplique una fina capa de grasa de glicol a base de jabón de litio a toda la circunferencia de una funda de cilindro nueva.

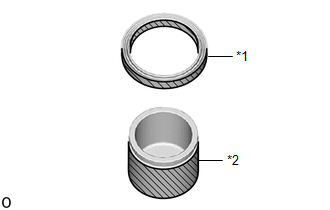

*1	Funda del cilindro
*2	Pistón del freno de disco delantero
	Grasa de glicol a base de jabón de litio

(b) Aplique una ligera capa de grasa de glicol a base de jabón de litio para engrasar las superficies de contacto del pistón del freno de disco delantero.

AVISO:

Coloque firmemente la funda del cilindro en los surcos y del pistón del freno de disco delantero.

(d) Coloque el pistón del freno de disco delantero en el conjunto del cilindro del freno de disco delantero.

AVISO:

No coloque a la fuerza el pistón del freno de disco delantero en el cilindro del freno de disco delantero.

5. COLOQUE LA CAMISA DEL CILINDRO

(a) Utilice una SST y un martillo para instalar la funda del cilindro en el cilindro del freno de disco delantero.

SST: 09550-00032

AVISO:

Instale firmemente la funda del cilindro en la ranura del conjunto del cilindro del freno de disco delantero.
Procure no dañar la funda del cilindro.

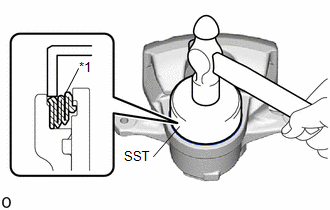

*1	Funda del cilindro
