Toyota CH-R Manual del propetario: Comprobación y recambio de fusibles

Si algún componente eléctrico no funciona, es posible que se haya fundido un fusible. En tal caso, revise y cambie los fusibles si es necesario.

  1. Apague el interruptor del motor.
  2. Abra la tapa de la caja de fusibles.

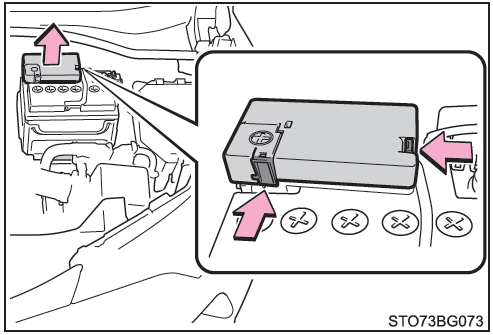

Caja de fusibles tipo A del compartimento del motor (si está instalada)

Toyota CH-R. Comprobación y recambio de fusibles

Levante la cubierta mientras presiona los 2 ganchos.

Al cerrar la cubierta, verifique que los 2 ganchos quedan sujetos.

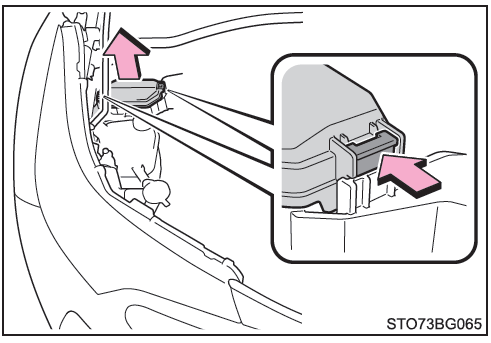

Caja de fusibles tipo B en el compartimento del motor

Toyota CH-R. Comprobación y recambio de fusibles

Levante la cubierta mientras presiona los 3 ganchos.

Al cerrar la cubierta, verifique que los 3 ganchos quedan sujetos.

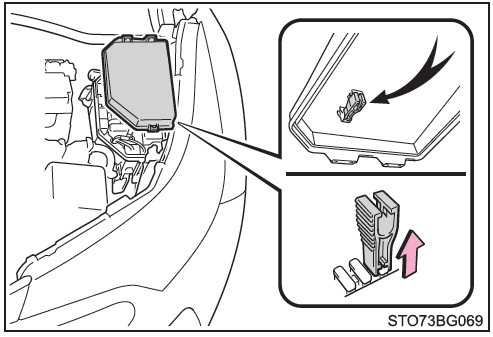

Caja de fusibles tipo C en el compartimento del motor

Toyota CH-R. Comprobación y recambio de fusibles

Levante la cubierta mientras presiona los 2 ganchos.

Al cerrar la cubierta, verifique que los 2 ganchos quedan sujetos.

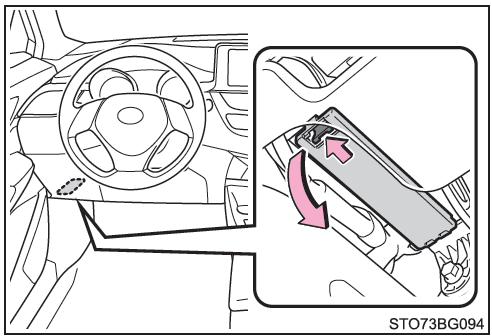

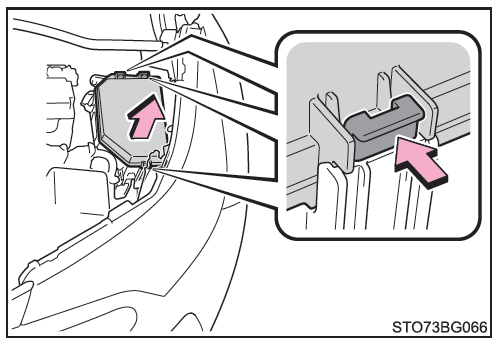

Tablero de instrumentos del lado izquierdo (vehículos con dirección a la izquierda)

Toyota CH-R. Comprobación y recambio de fusibles

Saque la tapa.

Presione siempre el gancho durante el desmontaje y la colocación.

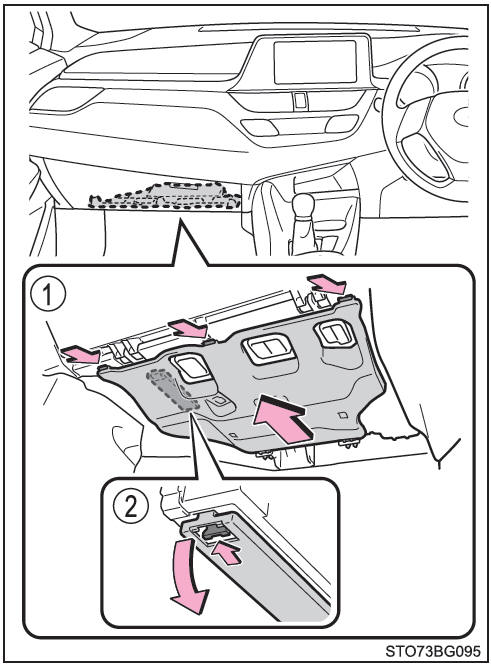

Tablero de instrumentos del lado izquierdo (vehículos con dirección a la derecha)

Toyota CH-R. Comprobación y recambio de fusibles

  1. Presione la lengüeta hacia dentro y retire la cubierta.
  2. Saque la tapa.

    Presione siempre el gancho durante el desmontaje y la colocación.

Toyota CH-R. Comprobación y recambio de fusibles

3. Extraiga el fusible con la herramienta extractora.

Solo se pueden retirar fusibles tipo A utilizando la herramienta extractora.

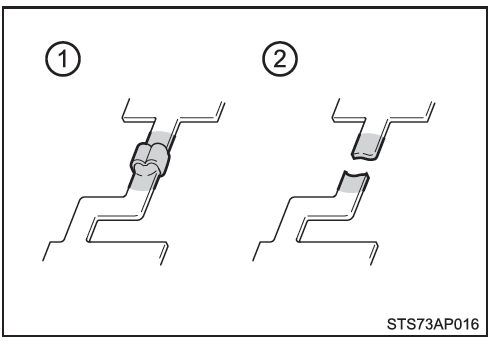

4. Compruebe si el fusible se ha fundido.

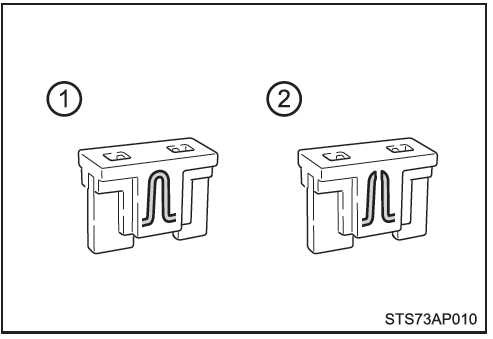

  1. Fusible normal
  2. Fusible fundido

Excepto para el tipo E: Sustituya el fusible fundido por un nuevo fusible con el amperaje adecuado. Podrá consultar el amperaje en la tapa de la caja de fusibles.

Tipo E: Póngase en contacto con un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable.

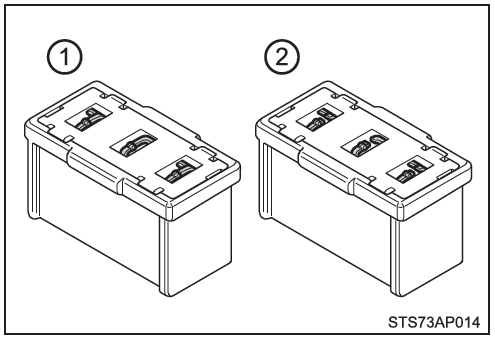

Tipo A

Toyota CH-R. Comprobación y recambio de fusibles

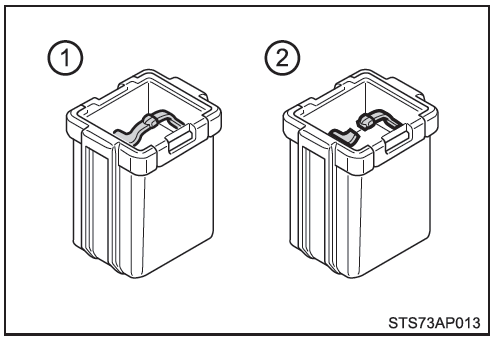

Tipo B

Toyota CH-R. Comprobación y recambio de fusibles

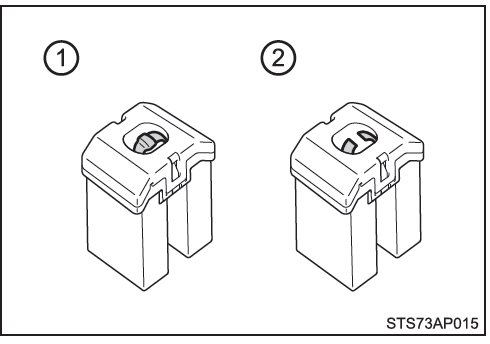

Tipo C

Toyota CH-R. Comprobación y recambio de fusibles

Tipo D

Toyota CH-R. Comprobación y recambio de fusibles

Tipo E

Toyota CH-R. Comprobación y recambio de fusibles

■ Después de cambiar un fusible

  • Si la luz sigue sin encenderse después de sustituir el fusible, es posible que tenga que cambiar la bombilla.
  • Si el fusible nuevo vuelve a fundirse, solicite una revisión del vehículo en un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable.

■ En caso de sobrecarga en un circuito

Los fusibles están diseñados para fundirse y proteger el mazo de cables para que no resulte dañado.

■ Al cambiar las bombillas

Toyota le recomienda el uso de productos Toyota originales diseñados para este vehículo. Debido a que algunas bombillas de los faros están conectadas a circuitos cuya función es la de evitar sobrecargas, los componentes que no sean originales, o piezas no diseñadas para este vehículo, podrían no funcionar.

ADVERTENCIA

■ Para evitar averías en el sistema e incendios en el vehículo Respete las siguientes precauciones.

En caso contrario, podrían producirse daños en el vehículo y, probablemente, lesiones o incendios.

  • No utilice nunca fusibles de mayor amperaje que el indicado ni ningún otro objeto en el lugar de un fusible.
  • Utilice siempre fusibles originales Toyota o equivalentes.

    No sustituya nunca un fusible por un cable, aunque sea de forma temporal.

  • No modifique los fusibles ni las cajas de fusibles



AVISO

■ Antes de cambiar los fusibles Lleve el vehículo cuanto antes a un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable para que averigüen la causa de la sobrecarga eléctrica y la reparen.
