Toyota CH-R Manual del propetario: Bombillas

Las bombillas de los faros que indicamos a continuación podrá cambiarlas usted mismo. El grado de dificultad de la operación de sustitución dependerá de la bombilla. Puesto que existe el peligro de que se dañen los componentes, recomendamos que la sustitución se lleve a cabo en un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable

Preparación antes de cambiar las bombillas de los faros

Compruebe el vataje de la bombilla que va a cambiar

Ubicación de las ombillas

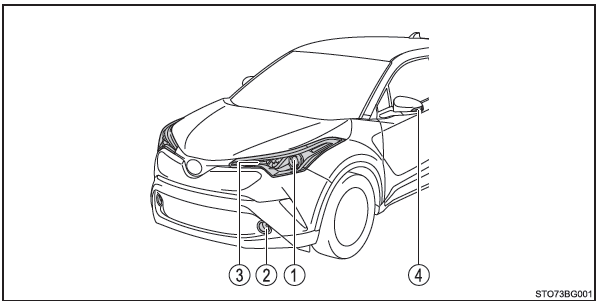

■ Parte delantera

Toyota CH-R. Ubicación de las ombillas

  1. Faros (tipo bombilla halógena)
  2. Luces antiniebla delanteras (si son de tipo bombilla)
  3. Luces de los intermitentes delanteros (tipo bombilla)
  4. Luces de los intermitentes laterales

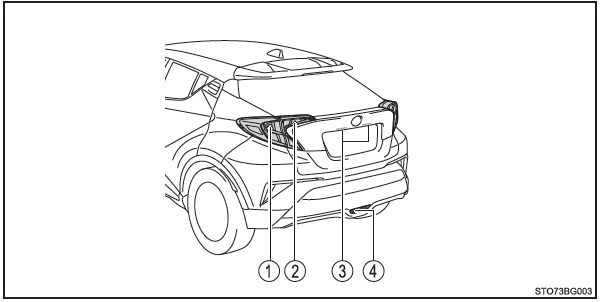

■ Parte trasera

Toyota CH-R.  Parte trasera

  1. Luces de los intermitentes traseros (tipo bombilla)
  2. Luces de marcha atrás (tipo bombilla)
  3. Luces de la matrícula
  4. Luz antiniebla trasera

Recambio de las bombillas

■ Faros (tipo bombilla halógena)

Toyota CH-R. Faros (tipo bombilla halógena)

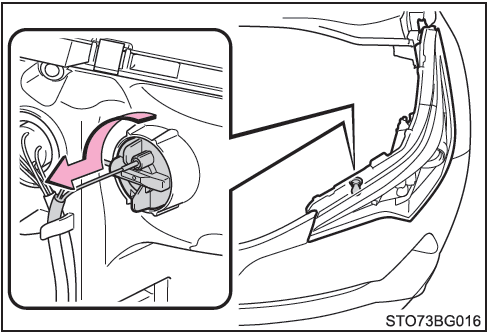

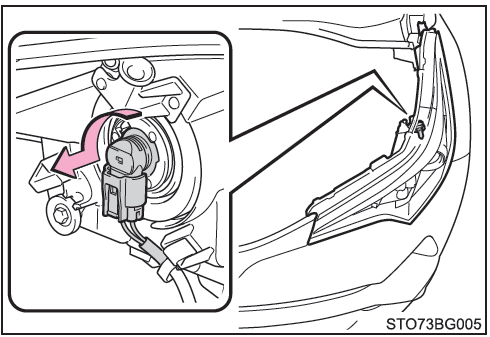

1. Gire la base de la bombilla en el sentido contrario al de las agujas del reloj.

Toyota CH-R. Faros (tipo bombilla halógena)

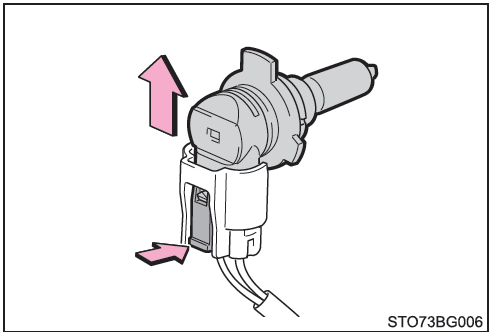

2. Desenchufe el conector mientras presiona el mecanismo de desbloqueo.

Toyota CH-R. Faros (tipo bombilla halógena)

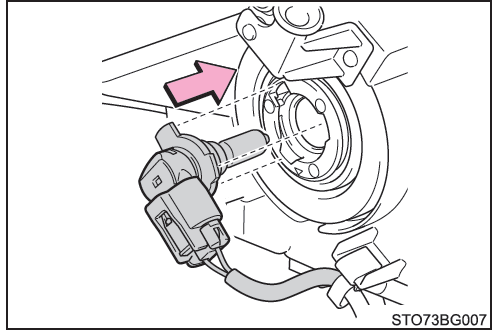

3. Sustituya la bombilla e instale la base de la bombilla.

Alinee las 3 lengüetas de la bombilla con el soporte e insértelas.

Toyota CH-R. Faros (tipo bombilla halógena)

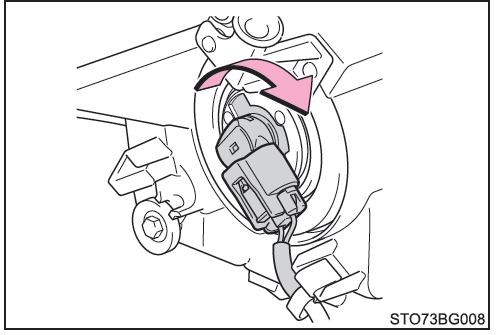

4. Gire y asegure la base de la bombilla.

Agite suavemente la base de la bombilla para comprobar que no esté suelta, encienda los faros y confirme que no pase luz a través del soporte.

■ Luces antiniebla delanteras (si son de tipo bombilla)

Toyota CH-R. Luces antiniebla delanteras (si son de tipo bombilla)

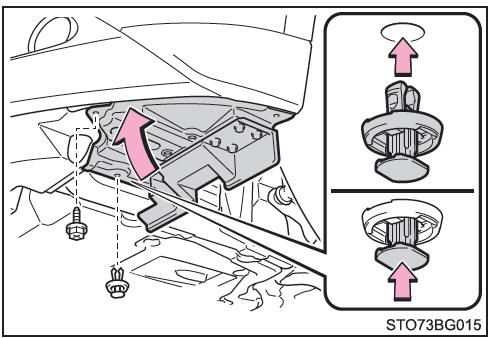

1. Quite el tornillo y el retenedor, y extraiga parcialmente el protector del guardabarros.

Toyota CH-R. Luces antiniebla delanteras (si son de tipo bombilla)

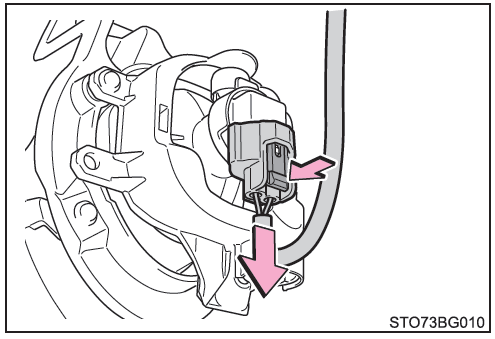

2. Desenchufe el conector mientras presiona el mecanismo de desbloqueo.

Toyota CH-R. Luces antiniebla delanteras (si son de tipo bombilla)

3. Gire la base de la bombilla en el sentido contrario al de las agujas del reloj y quítela

Toyota CH-R. Luces antiniebla delanteras (si son de tipo bombilla)

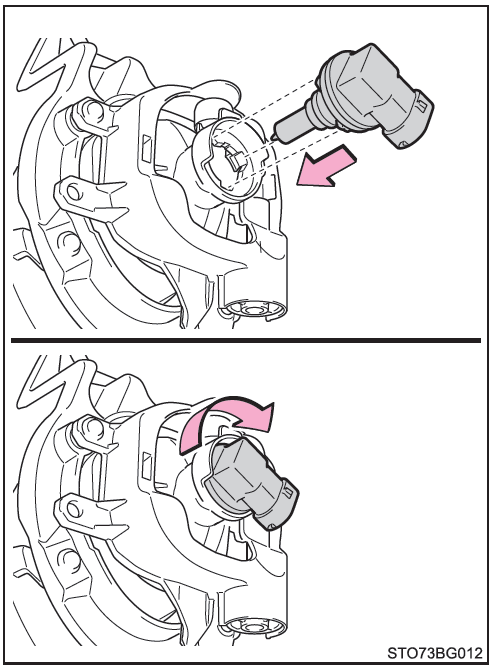

4. Coloque una bombilla nueva.

Alinee las 3 lengüetas de la bombilla con el soporte e insértelas.

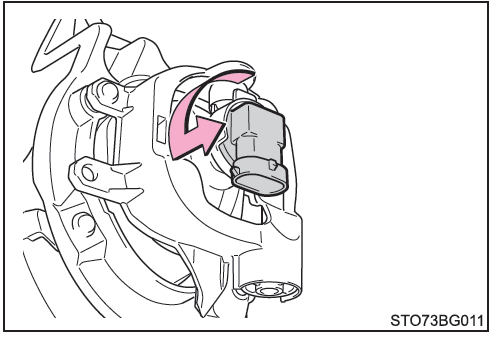

Gire en el sentido de las agujas del reloj y asegure la base de la bombilla.

Toyota CH-R. Luces antiniebla delanteras (si son de tipo bombilla)

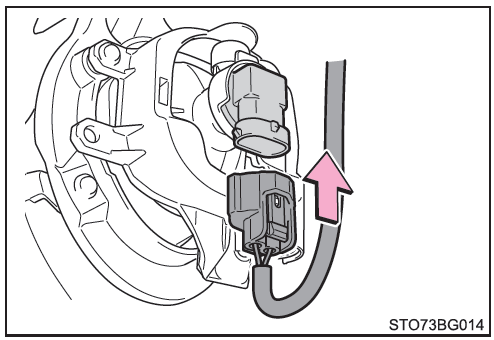

5. Instale el conector.

Agite suavemente la base de la bombilla para comprobar que no esté suelta, encienda la luz antiniebla delantera y confirme que no pase luz a través del soporte.

Toyota CH-R. Luces antiniebla delanteras (si son de tipo bombilla)

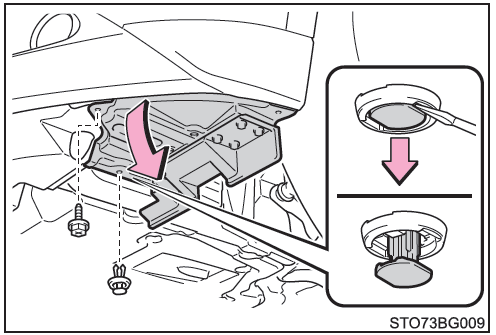

6. Vuelva a colocar el protector del guardabarros e instale el tornillo y el retenedor.

Verifique que el protector del guardabarros queda fijado a la parte interior del parachoques.

■ Luces de los intermitentes delanteros (tipo bombilla)

Toyota CH-R. Luces de los intermitentes delanteros (tipo bombilla)

1. Gire la base de la bombilla en el sentido contrario al de las agujas del reloj.

Toyota CH-R. Luces de los intermitentes delanteros (tipo bombilla)

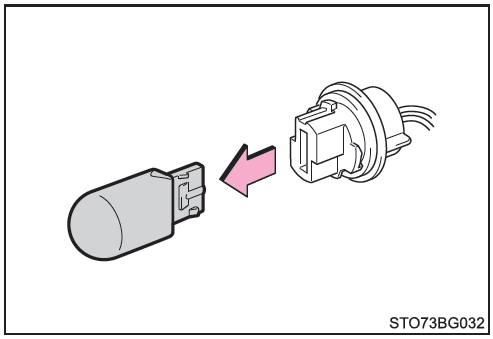

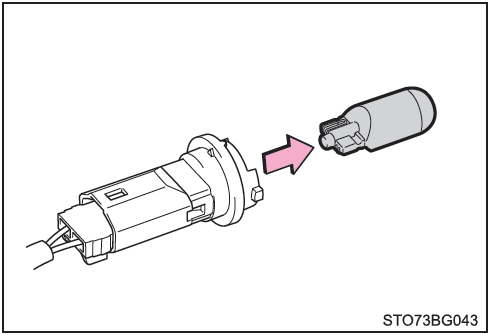

2. Retire la bombilla.
3. Para efectuar el montaje, siga las indicaciones en orden inverso.

■ Luces de los intermitentes traseros (tipo bombilla)

Toyota CH-R. Luces de los intermitentes traseros (tipo bombilla)

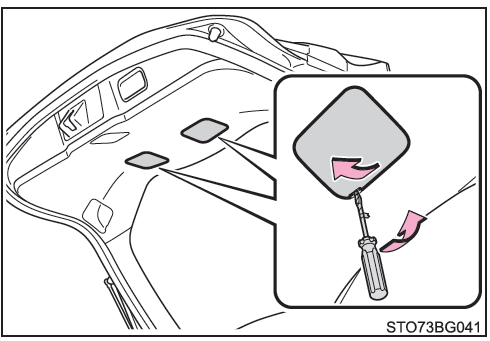

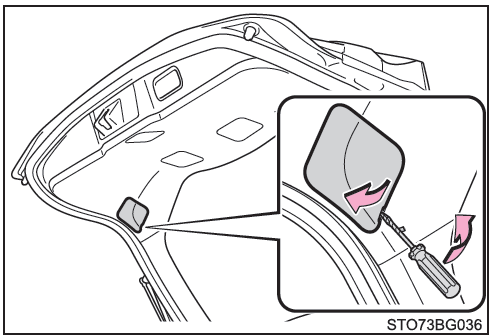

1. Abra el portón trasero y retire la tapa.

Para evitar que se produzcan daños en el vehículo, envuelva el destornillador de cabeza plana con cinta adhesiva.

Toyota CH-R. Luces de los intermitentes traseros (tipo bombilla)

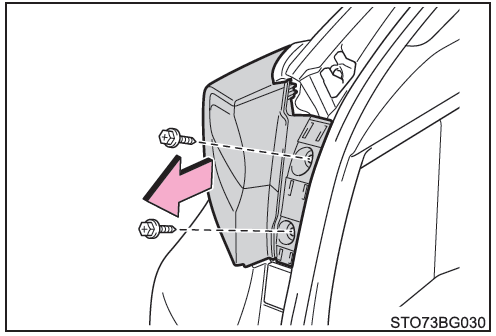

2. Quite los 2 tornillos y tire de la unidad de luces hacia la parte trasera del vehículo para retirarla.

Toyota CH-R. Luces de los intermitentes traseros (tipo bombilla)

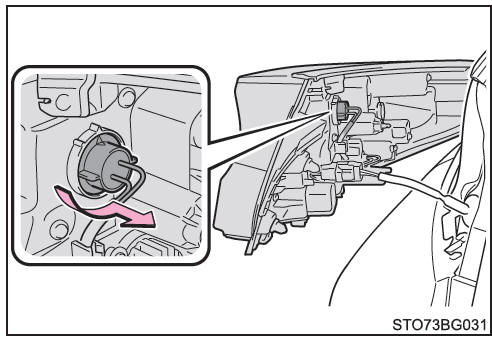

3. Gire la base de la bombilla en el sentido contrario al de las agujas del reloj.

Toyota CH-R. Luces de los intermitentes traseros (tipo bombilla)

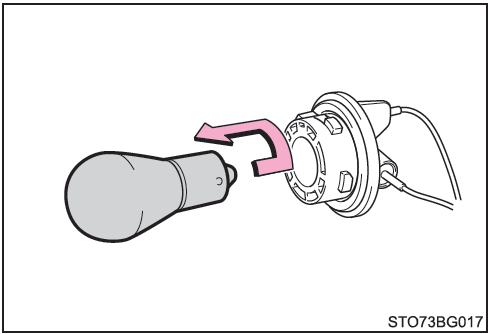

4. Retire la bombilla.
5. Para instalar la bombilla, siga las indicaciones de los puntos 3 y 4 en orden inverso.

Toyota CH-R. Luces de los intermitentes traseros (tipo bombilla)

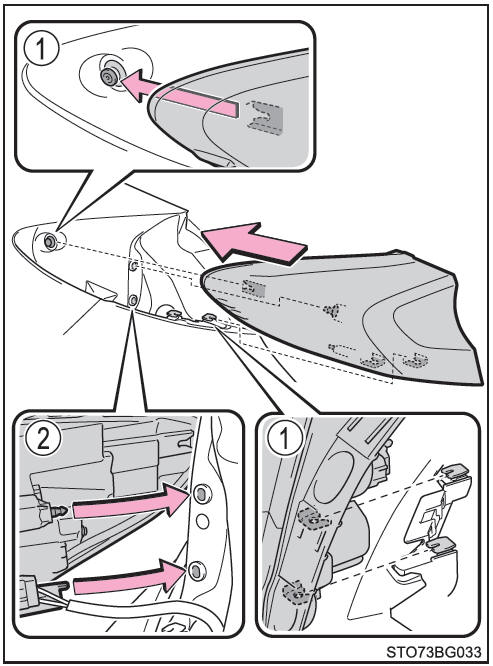

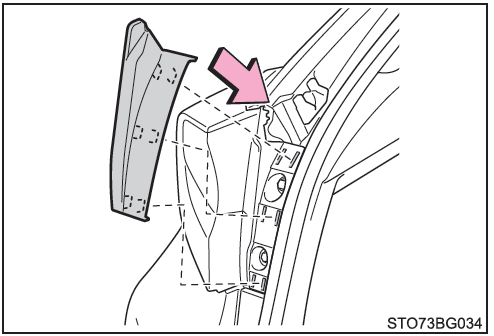

6. Instale el conjunto de la lámpara.

Alinee las guías ( 1) y los pasadores ( 2) en el conjunto de la lámpara con el soporte durante la instalación.

Toyota CH-R. Luces de los intermitentes traseros (tipo bombilla)

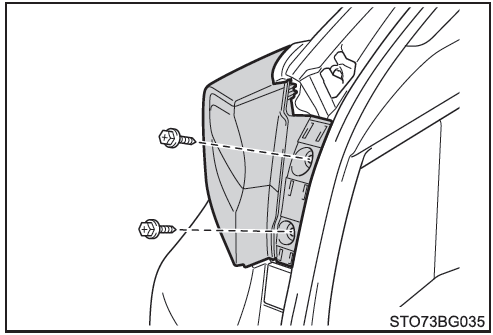

7. Coloque los 2 tornillos.

Toyota CH-R. Luces de los intermitentes traseros (tipo bombilla)

8. Instale la tapa.

■ Luces de marcha atrás (tipo bombilla)

Toyota CH-R. Luces de marcha atrás (tipo bombilla)

1. Abra el portón trasero y retire la tapa.

Para evitar que se produzcan daños en el vehículo, envuelva el destornillador de cabeza plana con cinta adhesiva.

Toyota CH-R. Luces de marcha atrás (tipo bombilla)

2. Gire la base de la bombilla en el sentido contrario al de las agujas del reloj.

Toyota CH-R. Luces de marcha atrás (tipo bombilla)

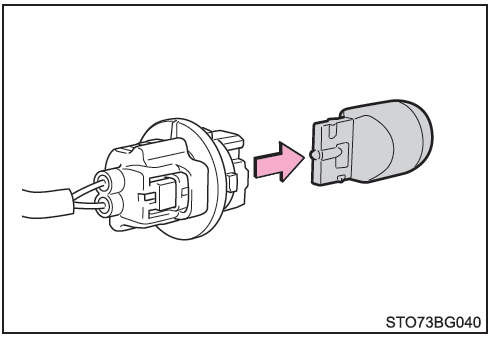

3. Retire la bombilla.
4.Para efectuar el montaje, siga las indicaciones en orden inverso.

■ Luces de la matrícula

Toyota CH-R. Luces de la matrícula

1. Abra el portón trasero y retire la tapa.

Para evitar que se produzcan daños en el vehículo, envuelva el destornillador de cabeza plana con cinta adhesiva.

Toyota CH-R. Luces de la matrícula

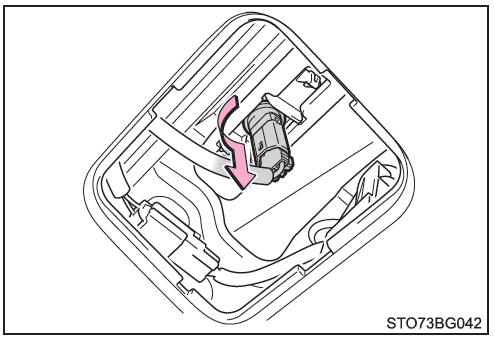

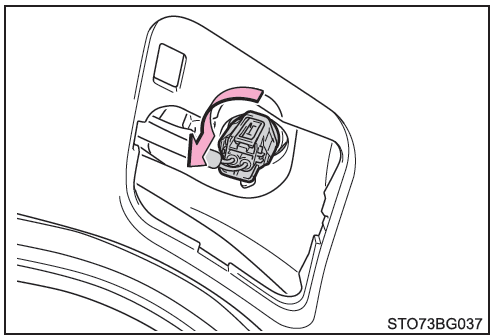

2. Gire la base de la bombilla en el sentido contrario al de las agujas del reloj.

Toyota CH-R. Luces de la matrícula

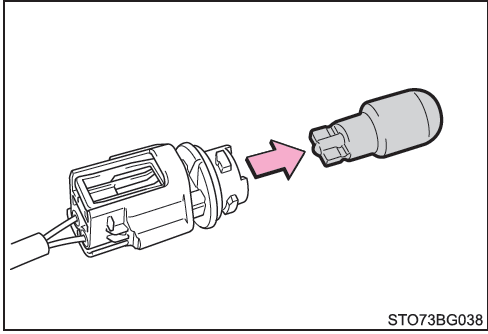

3. Retire la bombilla.
4. Para efectuar el montaje, siga las indicaciones en orden inverso.

■ Luz antiniebla trasera

Toyota CH-R. Luz antiniebla trasera

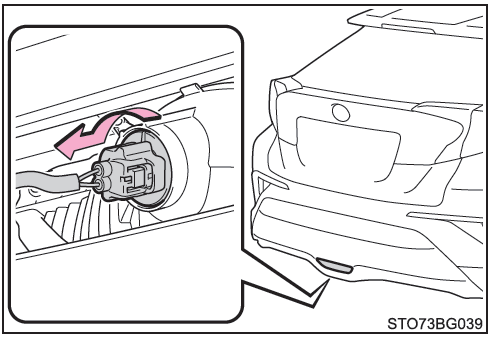

1. Gire la base de la bombilla en el sentido contrario al de las agujas del reloj.

Toyota CH-R. Luz antiniebla trasera

2. Retire la bombilla.
3. Para efectuar el montaje, siga las indicaciones en orden inverso.

■ Luces de los intermitentes laterales

Toyota CH-R. Luces de los intermitentes laterales

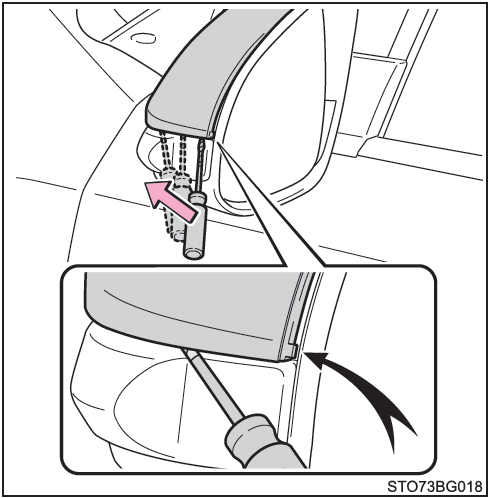

1. Introduzca un destornillador de cabeza plana y suelte el gancho de la cubierta del espejo retrovisor exterior.

Para evitar que se produzcan daños en el vehículo, envuelva el destornillador de cabeza plana con cinta adhesiva.

Toyota CH-R. Luces de los intermitentes laterales

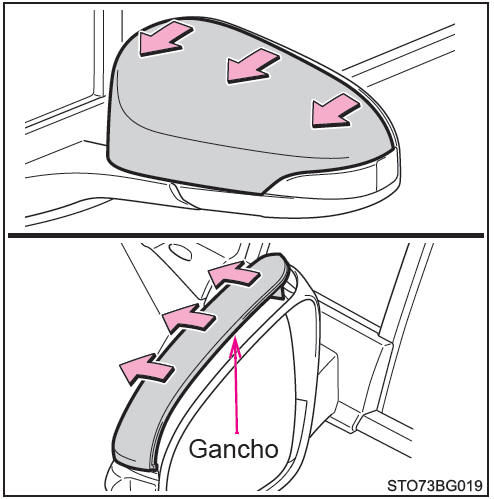

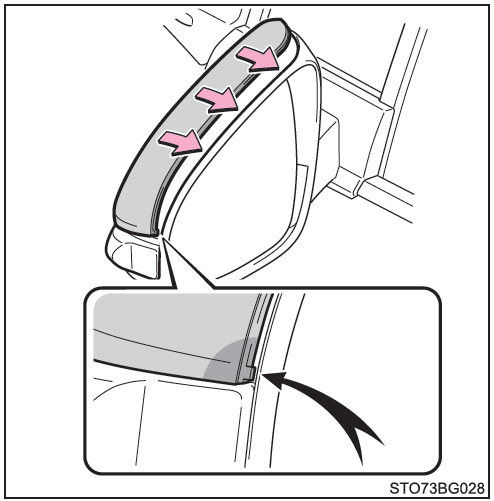

2. Suelte los ganchos de todo el perímetro de la cubierta.

Toyota CH-R. Luces de los intermitentes laterales

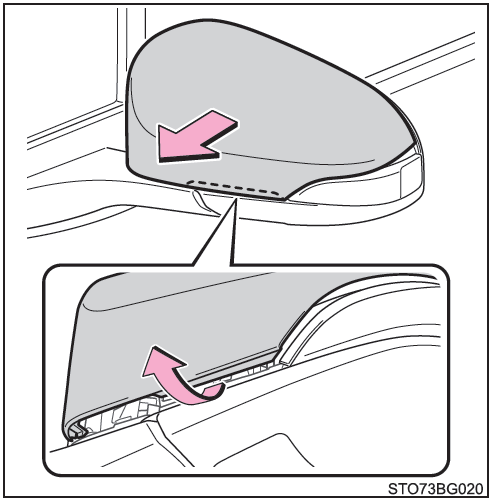

3. Suelte el gancho de la parte inferior de la cubierta y extraiga la cubierta.

Toyota CH-R. Luces de los intermitentes laterales

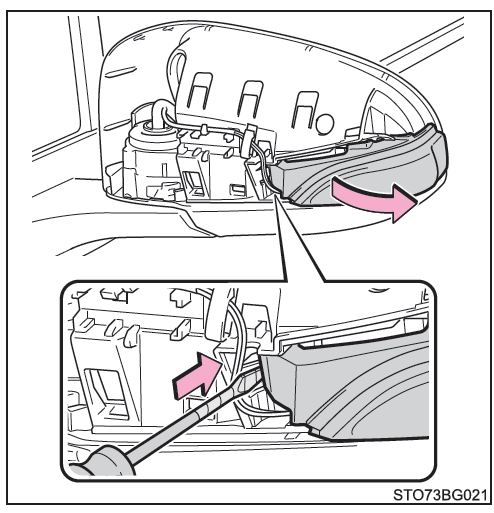

4. Introduzca un destornillador de cabeza plana y extraiga la lente hacia el exterior.

Toyota CH-R. Luces de los intermitentes laterales

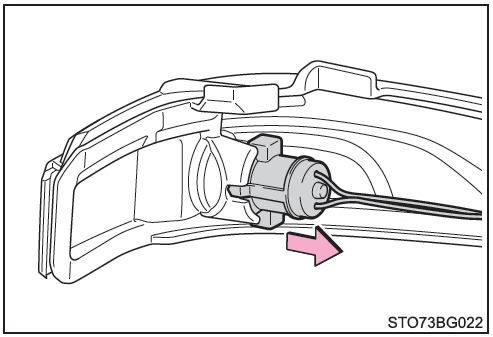

5. Retire el casquillo del alojamiento de la luz indicadora de dirección lateral

Toyota CH-R. Luces de los intermitentes laterales

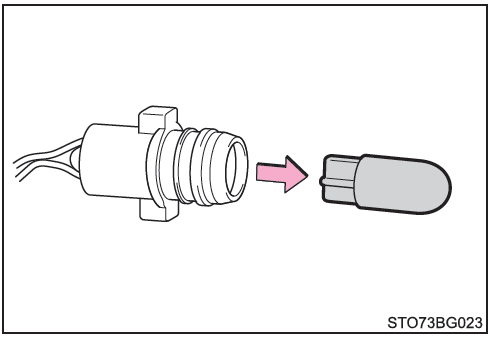

6. Retire la bombilla.

Toyota CH-R. Luces de los intermitentes laterales

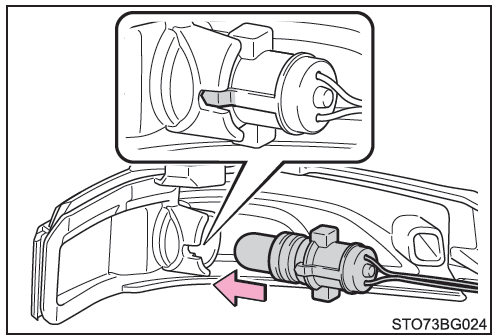

7. Sustituya la bombilla e instale el casquillo en el alojamiento de la luz indicadora de dirección lateral.

Alinee las ranuras del casquillo con el alojamiento de la luz indicadora de dirección lateral.

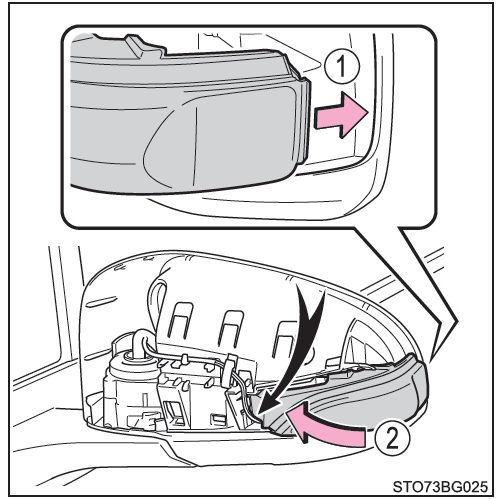

8. Coloque la lente.

Toyota CH-R. Luces de los intermitentes laterales

  1. Introduzca el gancho de la lente.
  2. Fije la lente.

    Coloque el mazo de cables en la parte posterior de la lente.

Toyota CH-R. Luces de los intermitentes laterales

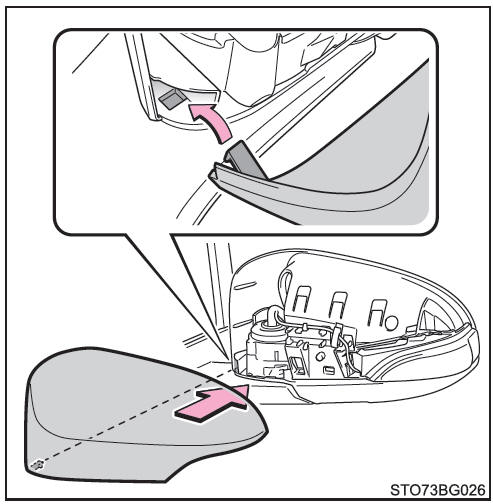

9. Introduzca el gancho de la cubierta.

Toyota CH-R. Luces de los intermitentes laterales

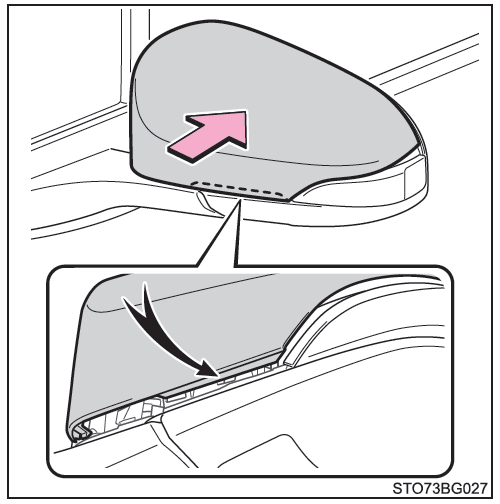

10. Fije el gancho de la parte inferior de la cubierta.

Toyota CH-R. Luces de los intermitentes laterales

11. Fije los ganchos en todo el perímetro de la cubierta.

Por último, compruebe que el gancho exterior esté bien colocado.

■ Sustitución de las luces siguientes

Si alguna de las luces siguientes se ha fundido, lleve el vehículo a un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable, para que se la cambien.

  • Faros (vehículos con tipo LED)
  • Luces de posición delanteras/luces de marcha diurna
  • Luces de los intermitentes delanteros (vehículos con tipo LED)
  • Luces antiniebla delanteras (vehículos con tipo LED)
  • Luces de freno/de posición traseras
  • Luces de los intermitentes traseros (vehículos con tipo LED)
  • Luces de marcha atrás (vehículos con tipo LED)
  • Luz de freno de montaje elevado
  • Iluminación del retrovisor exterior (si está instalada)

■ Bombillas de los faros LED

Las siguientes luces se componen de LED. Si alguno de los LED se funde, lleve el vehículo a un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable para que sustituyan la luz.

  • Faros (vehículos con tipo LED)
  • Luces de posición delanteras/luces de marcha diurna
  • Luces de los intermitentes delanteros (vehículos con tipo LED)
  • Luces antiniebla delanteras (vehículos con tipo LED)
  • Luz de freno de montaje elevado
  • Luces de freno/de posición traseras
  • Luces de los intermitentes traseros (vehículos con tipo LED)
  • Luces de marcha atrás (vehículos con tipo LED)
  • Iluminación del retrovisor exterior (si está instalada)

■ Condensación en el interior de las lentes

La condensación temporal en el interior de las lentes de los faros no indica un mal funcionamiento.

Póngase en contacto con un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable para obtener más información sobre las siguientes situaciones:

  • Se han formado grandes gotas de agua en el interior de las lentes.
  • Se ha introducido agua en el interior del faro.

■ Al cambiar las bombillas

ADVERTENCIA

■ Recambio de las bombillas

  • Apague las luces. No intente cambiar las bombillas de los faros inmediatamente después de haber apagado las luces.

    Las bombillas estarán muy calientes y podrían causarle quemaduras.

  • No toque la parte de cristal de la bombilla con las manos. Si tiene que tocar la parte de cristal, hágalo utilizando un paño limpio y seco para evitar que la bombilla se humedezca o entre en contacto con aceites.

    Además, si la bombilla se raya o se cae, podría romperse o fundirse.

  • Instale las bombillas de los faros y todos los componentes necesarios para fijarlas.

    De no instalarse correctamente, podrían provocar daños, incendios o hacer que el agua entre en el compartimento de los faros. Como consecuencia, los faros podrían verse afectados y se produciría condensación en las lentes.

  • No intente reparar ni desmontar las bombillas, los conectores, los circuitos eléctricos ni los componentes.

    En caso contrario, se pueden producir lesiones graves o incluso mortales como consecuencia de una descarga eléctrica.

■ Para evitar daños e incendios

  • Asegúrese de que las bombillas de los faros estén bien colocadas y fijadas.
  • Compruebe el vataje de la bombilla antes de instalarla para evitar daños por sobrecalentamiento.
    Comprobación y recambio de fusibles
    Si algún componente eléctrico no funciona, es posible que se haya fundido un fusible. En tal caso, revise y cambie los fusibles si es necesario. Apague el interruptor del motor. Abra la tapa de ...
