EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del conjunto del cable de control de la transmisión.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Procedimiento o pieza de sustitución	Procedimiento necesario	Efecto/inoperante al no llevarse a cabo
Desconecte el cable del terminal negativo de la batería	Inicialice el mecanismo de bloqueo de la puerta trasera	Sistema eléctrico del cierre centralizado de puertas
	Memorice el punto muerto del ángulo de dirección	Sistema de aviso de cambio involuntario de carril (con control de la dirección)
	Memorice el punto muerto del ángulo de dirección	Sistema de seguridad anticolisión
Fuga de gas en el sistema de escape	Inspección después de la reparación	Ralentí deficiente, etc. Función de arranque del motor, etc.

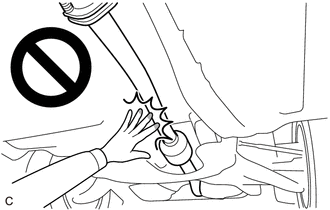

ADVERTENCIA:

Cuando el motor esté caliente, no toque las áreas de alta temperatura tales como el motor o el tubo de escape.
Al tocar áreas de alta temperatura como el motor o el tubo de escape podría quemarse.

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

2. FIJE EL VEHÍCULO

(a) Accione completamente el freno de estacionamiento y calce de las ruedas.

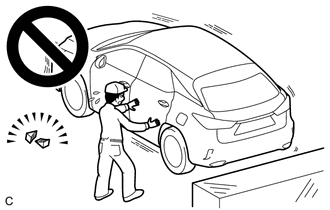

ADVERTENCIA:

Asegúrese de aplicar el freno de estacionamiento y calce de las ruedas un antes de ejecutar este procedimiento.
Si el vehículo no está bien y la palanca de cambios se mueve a la posición N, el vehículo puede moverse repentinamente, que podría provocar un accidente o heridas graves.

3. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA

Haga clic aquí

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

4. EXTRAIGA LA BATERÍA

Haga clic aquí

5. EXTRAIGA EL SUBCONJUNTO DE LA PERILLA DE LA PALANCA DE CAMBIOS

Haga clic aquí

6. EXTRAIGA EL CONJUNTO DE LA CAJA DE LA CONSOLA TRASERA

Haga clic aquí

7. EXTRAIGA LA CUBIERTA INFERIOR DEL MOTOR N° 1

Haga clic aquí

8. EXTRAIGA LA CUBIERTA INFERIOR IZQUIERDA TRASERA DEL MOTOR

Haga clic aquí

9. RETIRE LA TAPA DE LA CULATA N° 2

Haga clic aquí

10. EXTRAIGA LA CUBIERTA DEL RADIADOR

Haga clic aquí

11. EXTRAIGA LA ENTRADA DEL DEPURADOR DE AIRE N° 1

Haga clic aquí

12. EXTRAIGA LA TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA

Haga clic aquí

13. EXTRAIGA EL SUBCONJUNTO DE LA CAJA DEL DEPURADOR DE AIRE

Haga clic aquí

14. EXTRAIGA EL ECM

Haga clic aquí

15. EXTRAIGA EL SUBCONJUNTO DE LA ABRAZADERA DE LA BATERÍA

Haga clic aquí

16. QUITE LA CUBIERTA DEL PISO DELANTERA IZQUIERDA (con cubierta)

Haga clic aquí

17. QUITE LA CUBIERTA DEL PISO DELANTERA DERECHA (con cubierta)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

18. EXTRAIGA EL REFUERZO CENTRAL DEL PISO DELANTERO

Haga clic aquí

19. EXTRAIGA EL CONJUNTO DEL TUBO DE ESCAPE DELANTERO (TWC: Catalizador delantero y trasero)

Haga clic aquí

20. EXTRAIGA EL AISLANTE TÉRMICO DEL PISO DELANTERO N° 1

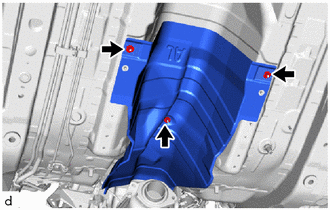

(a) Extraiga las 3 tuercas y el aislante térmico del piso delantero n° 1 de la carrocería del vehículo.

21. EXTRAIGA EL CONJUNTO DEL CABLE DE CONTROL DE LA TRANSMISIÓN

(a) Mueva la palanca de cambios hasta N.

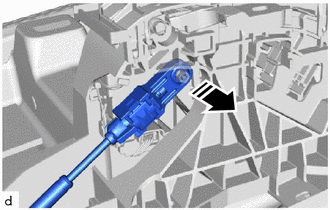

Extraiga en este sentido

(b) Desconecte el extremo del conjunto del cable de control de la transmisión del conjunto de la palanca de cambios de piso.

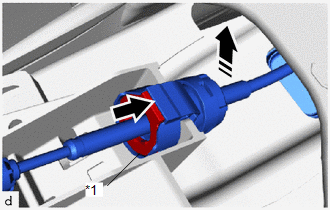

*1	Dispositivo de deslizamiento
	Empujar
	Extraiga en este sentido

(c) Presione el dispositivo de deslizamiento y extraiga el cable de control de la transmisión del conjunto de la palanca de cambios de piso como se muestra en la ilustración.

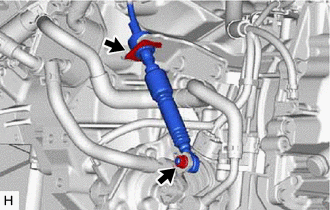

(d) Quite la tuerca para desconectar el conjunto del cable de control de la transmisión de la palanca del eje de control.

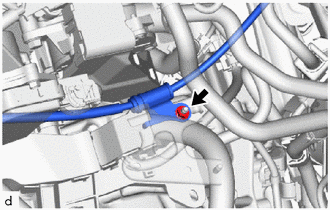

(e) Extraiga el clip para desconectar el conjunto del cable de control de la transmisión del soporte del cable de control de la transmisión n° 1.

(f) Quite la tuerca para desconectar el conjunto del cable de control de la transmisión del soporte del cable de control de la transmisión.

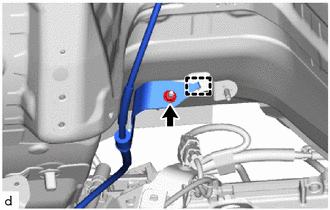

(g) Extraiga la tuerca.

(h) Desenganche la guía para desconectar el conjunto del cable de control de la transmisión de la carrocería del vehículo.

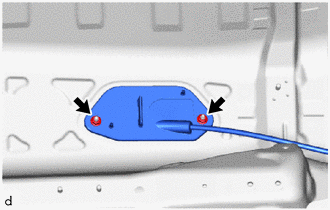

(i) Extraiga las 2 tuercas y el conjunto del cable de control de la transmisión de la carrocería del vehículo.
