Toyota CH-R Manual de Taller: Componentes

COMPONENTES

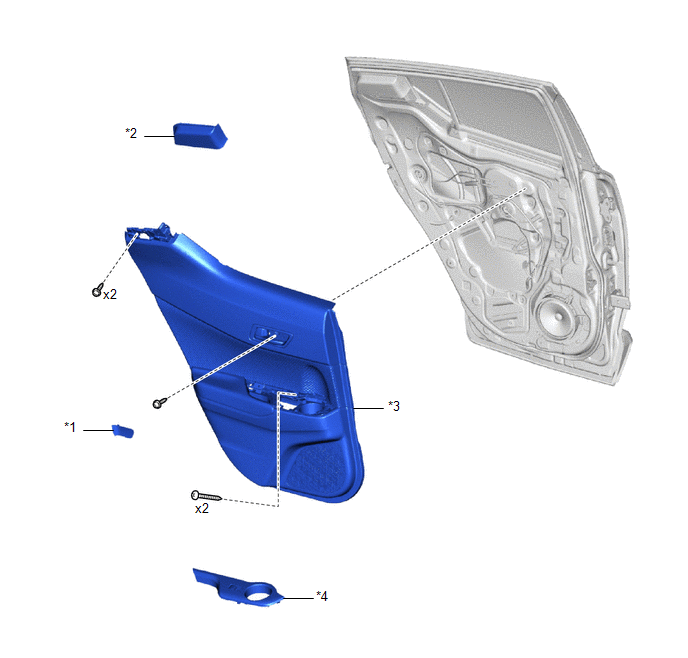

ILUSTRACIÓN

*1

OBTURADOR DEL BISEL DE LA MANILLA INTERIOR DE LA PUERTA TRASERA

*2

SOPORTE TRASERO DEL BASTIDOR DE LA PUERTA TRASERA

*3

SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA TRASERA

*4

CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DE LA PUERTA TRASERA

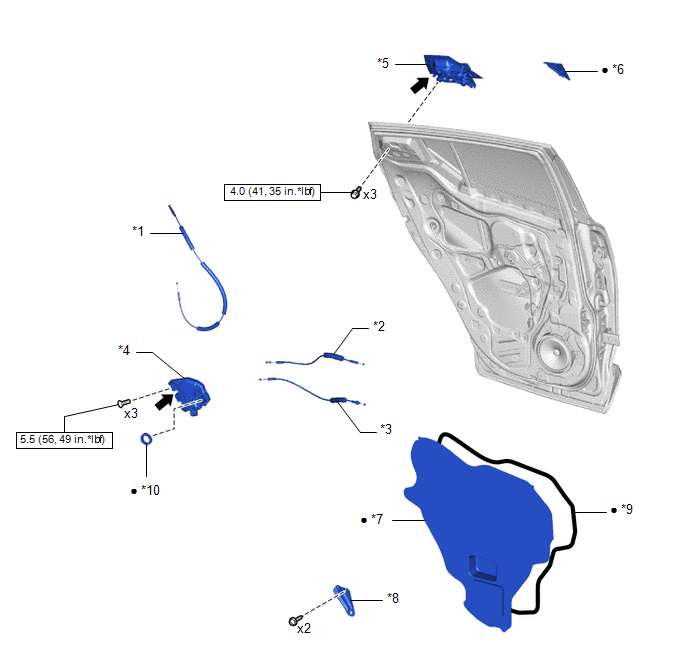

ILUSTRACIÓN

*1

CONJUNTO DEL CABLE DE CONTROL REMOTO DE BLOQUEO DE LA PUERTA TRASERA N° 1

*2

CONJUNTO DEL CABLE DE BLOQUEO INTERIOR DE LA PUERTA TRASERA

*3

CONJUNTO DEL CABLE DE CONTROL REMOTO DE LA CERRADURA DE LA PUERTA TRASERA

*4

CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA CON MOTOR

*5

CONJUNTO DE LA MANILLA EXTERIOR DE LA PUERTA TRASERA

*6

TAPA DE LA MANILLA EXTERIOR DE LA PUERTA TRASERA

*7

CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA TRASERA

*8

SOPORTE DE LA GUARNICIÓN DE LA PUERTA TRASERA

*9

CINTA DE BUTILO

*10

SELLO DEL MAZO DE CABLES DE LA CERRADURA DE LA PUERTA

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Grasa multiusos

-

-

    Cerradura De La Puerta Trasera
    ...

    InspecciÓn
    INSPECCIÓN PROCEDIMIENTO 1. INSPECCIONE EL CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA IZQUIERDA CON MOTOR (a) Compruebe el funcionamiento del motor de bloqueo de la puerta. (1) ...
