EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que se deben llevar a cabo después de extraer, instalar o sustituir piezas durante la extracción/instalación del conjunto del soporte del pedal del freno.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas|
Procedimiento o pieza de sustitución |
Procedimiento necesario |
Efecto/inoperante al no llevarse a cabo |
Vinculado |
|---|---|---|---|
|
Desconecte el cable del terminal negativo de la batería |
Inicialice el mecanismo de bloqueo de la puerta trasera |
Sistema eléctrico del cierre centralizado de puertas |
|
ADVERTENCIA:
Algunas de estas operaciones de mantenimiento afectan al sistema del airbag SRS. Lea las medidas de precaución relativas al sistema del airbag SRS antes de realizar las operaciones de mantenimiento.
Haga clic aquí
PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS
Haga clic aquí
2. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO
Haga clic aquí
3. EXTRAIGA EL DISPOSITIVO DE AJUSTE DE MONTAJE DEL INTERRUPTOR DE LAS LUCES DE FRENO

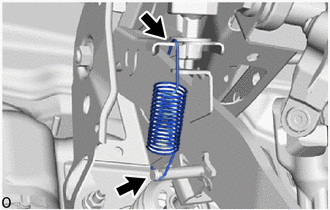

4. EXTRAIGA EL MUELLE DE RETORNO DEL PEDAL DEL FRENO
|
(a) Extraiga el muelle de retorno del pedal del freno del conjunto del soporte del pedal del freno y del pasador de la varilla de empuje. |
|

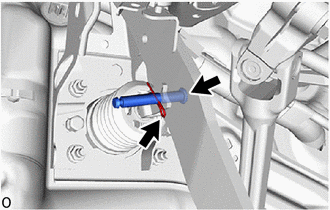

5. EXTRAIGA EL PASADOR DE LA VARILLA DE EMPUJE
|
(a) Extraiga el clip y el pasador de la varilla de empuje para separar el conjunto del soporte del pedal del freno de la horquilla de la varilla de empuje del cilindro maestro del freno. |
|
6. EXTRAIGA EL CONJUNTO DE SOPORTE DEL PEDAL DEL FRENO
|

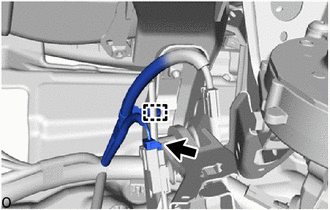

(a) Desconecte el conector del interruptor de detección de carga del pedal del freno. |
|
(b) Desenganche la abrazadera para separar el mazo de cables del conjunto del soporte del pedal del freno.
|

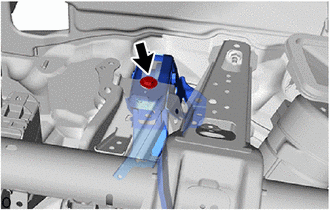

(c) Quite el perno y separe el conjunto del soporte del pedal del freno del conjunto del refuerzo del panel de instrumentos. |
|
|
(d) Quite los 2 clips. |
|

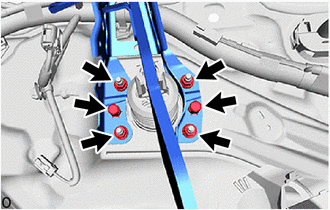

(e) Quite las 4 tuercas y extraiga el conjunto del soporte del pedal del freno.
|
(f) Quite la tuerca del conjunto del soporte del pedal del freno. |
|

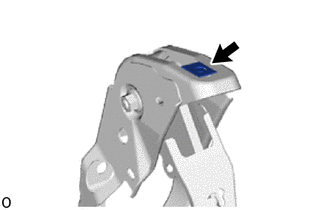

7. EXTRAIGA LA ALMOHADILLA DEL PEDAL DEL FRENO
(a) Extraiga la pastilla del pedal del freno del conjunto del soporte del pedal del freno.
