Toyota CH-R Manual de Taller: Montaje

MONTAJE

PROCEDIMIENTO

1. INSTALE EL COLADOR DEL DEPÓSITO DEL CILINDRO MAESTRO DEL FRENO

(a) Instale el colador del depósito del cilindro maestro del freno en el conjunto del depósito del cilindro maestro del freno.

2. INSTALE EL CONJUNTO DEL TAPÓN DE LLENADO DEL DEPÓSITO DEL CILINDRO MAESTRO DE LOS FRENOS

(a) Instale el tapón de llenado del depósito del cilindro maestro del freno en el conjunto del depósito del cilindro maestro del freno.

3. INSTALE EL OJAL DEL DEPÓSITO DEL CILINDRO MAESTRO

(a) Aplique una capa de grasa de glicol a base de jabón de litio a toda la circunferencia de los 2 ojales nuevos del depósito del cilindro maestro.

(b) Instale los 2 ojales del depósito del cilindro maestro en el conjunto del depósito del cilindro maestro del freno.

4. INSTALE EL CONJUNTO DEL DEPÓSITO DEL CILINDRO MAESTRO DEL FRENO

(a) Coloque el cuerpo del cilindro maestro del freno en un torno de banco.

AVISO:

Coloque placas de aluminio en el torno de banco para evitar daños en el cilindro maestro del freno.

(b) Instale el conjunto del depósito del cilindro maestro del freno en el cuerpo del cilindro maestro del freno.

AVISO:

No deje caer el subconjunto del depósito del cilindro maestro del freno.

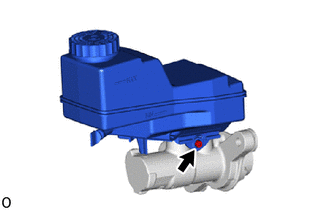

(c) Instale el conjunto del depósito del cilindro maestro del freno en el cuerpo dicho cilindro con un tornillo "TORX" por medio una llave de cubo "TORX" T20.

Torque:

4.0 N·m {41 kgf·cm, 35 in·lbf}

(d) Extraiga el subconjunto del cilindro maestro del freno del torno de banco.
