COMPONENTES

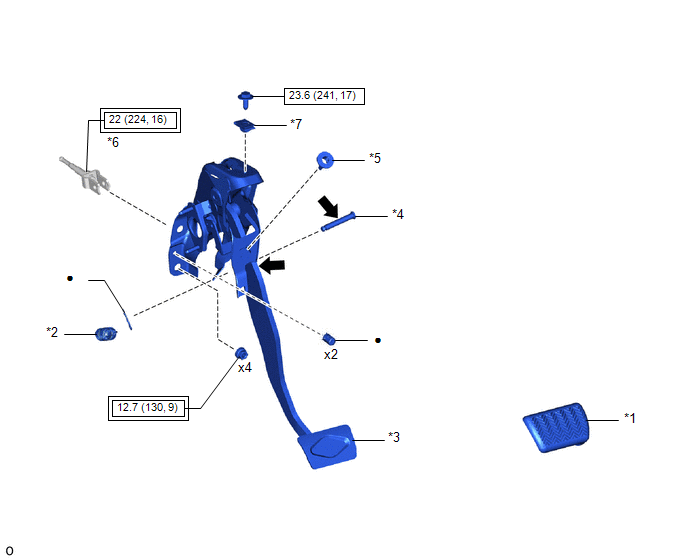

ILUSTRACIÓN

*1

ALMOHADILLA DEL PEDAL DEL FRENO

*2

MUELLE DE RETORNO DEL PEDAL DEL FRENO

*3

CONJUNTO DEL SOPORTE DEL PEDAL DEL FRENO

*4

PASADOR DE LA VARILLA DE EMPUJE

*5

DISPOSITIVO DE AJUSTE DE MONTAJE DEL INTERRUPTOR DE LAS LUCES DE FRENO

*6

CONTRATUERCA DE LA HORQUILLA

*7

TUERCA

-

-

Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.)

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

●

Pieza no reutilizable

Grasa de glicol a base de jabón de litio
