Toyota CH-R Manual de Taller: Ajuste

AJUSTE

PROCEDIMIENTO

1. INSPECCIONE Y AJUSTE LA ALTURA DEL PEDAL DEL FRENO

(a) Extraiga el conducto de aire n° 1.

Haga clic aquí

(b) Compruebe la altura del pedal del freno.

AVISO:

  • Inspeccione y ajuste la altura del pedal del freno con el borde doblado de la moqueta del piso hacia atrás.
  • Cuando lleve a cabo la medición, asegúrese de que el dispositivo para medir esté en contacto con la superficie del clip del conjunto del aislador del panel de instrumentos.

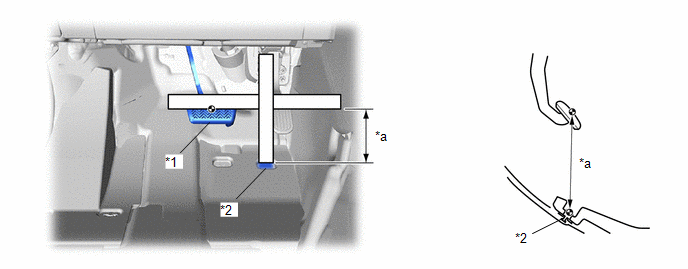

(1) Mida la distancia más corta entre la superficie del pedal del freno y el clip del conjunto del aislador del panel de instrumentos.

*1

Almohadilla del pedal del freno

*2

Clip del conjunto del aislador del panel de instrumentos

*a

Altura del pedal del freno

-

-

Altura del pedal del freno del clip del conjunto del aislador del panel de instrumentos:

176.0 a 188.0 mm (6.93 a 7.40 pulg.)

Si la altura del pedal del freno no es la especificada, ajuste la altura del pedal del freno de acuerdo con el procedimiento descrito a continuación.

(c) Ajuste la altura del pedal del freno.

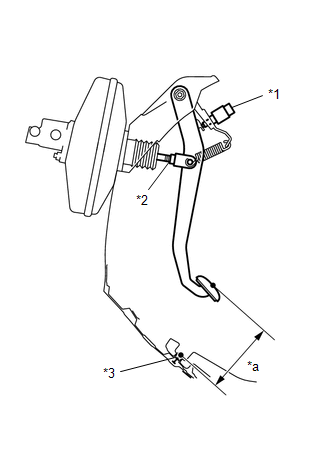

(1) Extraiga el conjunto del interruptor de las luces de freno.

Haga clic aquí

*1

Conjunto del interruptor de las luces de freno

*2

Contratuerca de la horquilla

*3

Clip del conjunto del aislador del panel de instrumentos

*a

Altura del pedal del freno

(2) Afloje la contratuerca de la horquilla.

(3) Ajuste la altura del pedal del freno girando la varilla de empuje.

Altura del pedal del freno del clip del conjunto del aislador del panel de instrumentos:

176.0 a 188.0 mm (6.93 a 7.40 pulg.)

(4) Apriete la contratuerca de la horquilla.

Torque:

22 N·m {224 kgf·cm, 16 ft·lbf}

(5) Instale el conjunto del interruptor de las luces de freno.

Haga clic aquí

(d) Instale el conducto de aire n° 1.

Haga clic aquí

2. REVISE EL JUEGO LIBRE DEL PEDAL DEL FRENO

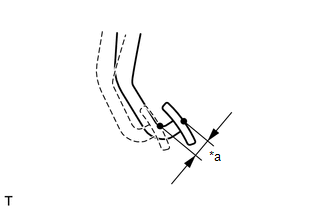

(a) Pise el pedal del freno hasta que empiece a notar resistencia. Mida el juego libre del pedal del freno tal como se muestra en la ilustración.

Juego libre del pedal del freno:

1.0 a 6.0 mm (0.0394 a 0.236 pulg.)

Si el juego libre del pedal no es el especificado, compruebe la holgura del interruptor de las luces de freno.

Haga clic aquí

Si el juego libre es el especificado, prosiga con el procedimiento de comprobación de la distancia de reserva del pedal del freno.

*a

Juego libre del pedal del freno

3. COMPRUEBE LA DISTANCIA DE RESERVA DEL PEDAL DEL FRENO

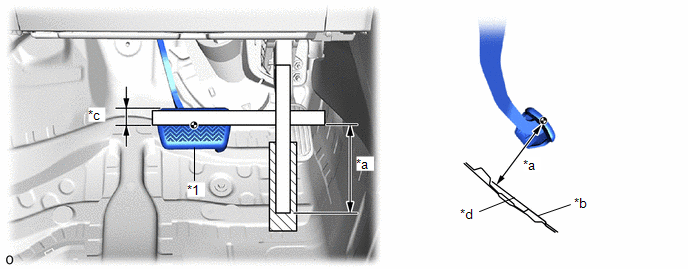

(a) Con el motor en marcha, pise el pedal del freno y mida la distancia de reserva del pedal del freno.

*1

Almohadilla del pedal del freno

-

-

*a

Distancia de reserva del pedal del freno

*b

Panel del piso

*c

30 mm (1.18 pulg.)

*d

Línea extendida de la superficie del panel del piso

Distancia de reserva del pedal del freno desde la línea extendida de la superficie del panel del piso a 300 N (31 kgf, 67.4 lbf.).:

115.0 mm (4.53 pulg.) o más

Si la distancia no es la especificada, localice averías en el sistema de frenos.

Haga clic aquí
