INSTALACIÓN
PROCEDIMIENTO
1. INSTALE LA ALMOHADILLA DEL PEDAL DEL FRENO
(a) Instale la pastilla del pedal del freno en el conjunto del soporte del pedal del freno.
2. INSTALE EL CONJUNTO DE SOPORTE DEL PEDAL DEL FRENO
(a) Instale la tuerca en el conjunto del soporte del pedal del freno.
(b) Instale provisionalmente el conjunto del soporte del pedal del freno con los 2 clips nuevos. |
|
(c) Instale las 4 tuercas.
Torque:
12.7 N·m {130 kgf·cm, 9 ft·lbf}
AVISO:

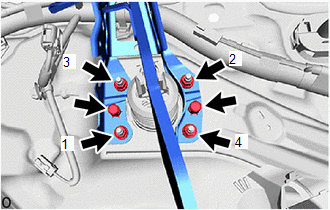

Apriete las tuercas en el orden indicado en la ilustración.
(d) Instale el conjunto del soporte del pedal del freno en el conjunto del refuerzo del panel de instrumentos con el perno.
Torque:
23.6 N·m {241 kgf·cm, 17 ft·lbf}
(e) Con interruptor de detección de carga del pedal del freno:
(1) Enganche las abrazadera para instalar el mazo de cables en el conjunto del soporte del pedal del freno.
(2) Conecte el conector del interruptor de detección de carga del pedal del freno.
3. INSTALE EL PASADOR DE LA VARILLA DE EMPUJE

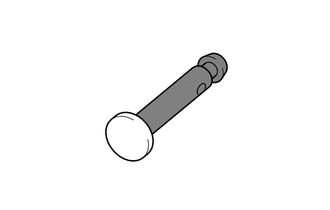

(a) Aplique grasa de glicol a base de jabón de litio al pasador de la varilla de empuje.
![]() |
Grasa de glicol a base de jabón de litio |

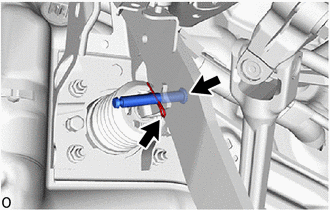

(b) Conecte la horquilla de la varilla de empuje del cilindro maestro del freno al conjunto del soporte del pedal del freno con el pasador de dicha varilla, e instale un nuevo clip, tal y como se muestra en la ilustración. AVISO: Asegúrese de instalar el pasador de la varilla de empuje en la dirección correcta. |
|
4. INSTALE EL MUELLE DE RETORNO DEL PEDAL DEL FRENO
(a) Coloque el muelle de retorno del pedal del freno en el conjunto del soporte del pedal del freno y el pasador de la varilla de empuje.
5. INSTALE EL DISPOSITIVO DE AJUSTE DE MONTAJE DEL INTERRUPTOR DE LAS LUCES DE FRENO
6. INSTALE EL CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO
Haga clic aquí
7. INSTALE EL SUBCONJUNTO DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS
Haga clic aquí
8. INSPECCIONE Y AJUSTE EL PEDAL DEL FRENO
Haga clic aquí
