DESCRIPCIÓN
El modo de salida de DTC se establece conectando los terminales TC y CG del DLC3.
Los DTC se indican mediante parpadeos del indicador de advertencia SRS.
OBSERVACIÓN:

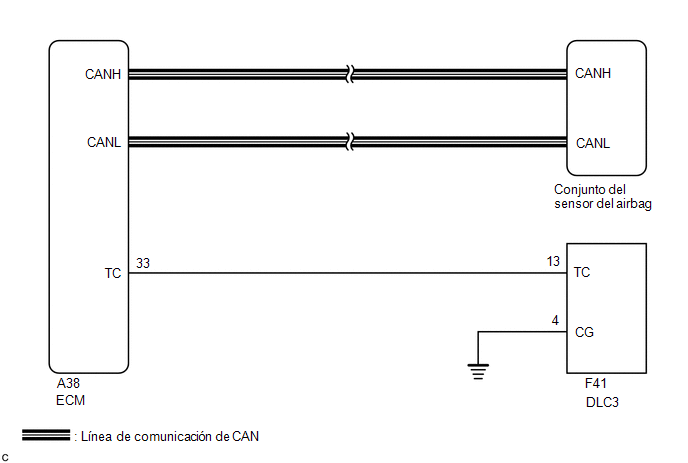

DIAGRAMA DE CONEXIONES
PROCEDIMIENTO
|
1. |
INSPECCIONE EL MAZO DE CABLES (TC DEL DLC3 - TC DEL ECM) |
|
(a) Apague el interruptor de encendido. |
|
(b) Desconecte el conector del ECM.

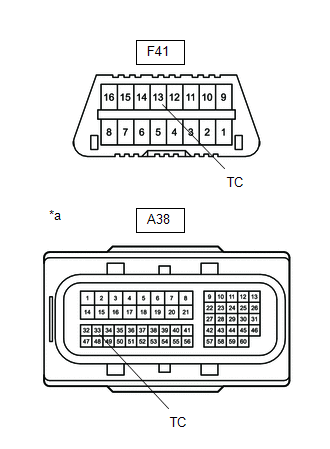

(c) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester |
Estado |
Valor especificado |
|---|---|---|
|
F41-13 (TC) - A38-33 (TC) |
Siempre |
Inferior a 1 Ω |
| MAL | |
REPARE O REEMPLACE EL MAZO DE CABLES |
|
|
2. |
INSPECCIONE EL MAZO DE CABLES (CG DEL DLC3 - MASA DE LA CARROCERÍA) |
|

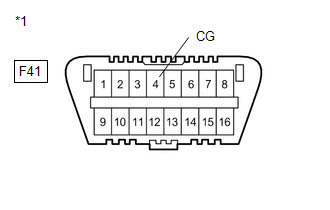

(a) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar:
|
|
| MAL | |
REPARE O REEMPLACE EL MAZO DE CABLES |
|
|
3. |
INSPECCIONE EL MAZO DE CABLES (TC DEL DLC3 - MASA DE LA CARROCERÍA) |
|

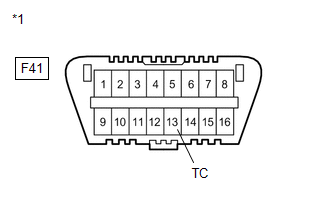

(a) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar:
|
|
| OK | |
SUSTITUYA EL CONJUNTO DEL SENSOR DEL AIRBAG
|
| MAL | |
REPARE O SUSTITUYA EL MAZO DE CABLES O SUSTITUYA TODAS LAS ECU |
