Toyota CH-R Manual de Taller: UbicaciÓn De Las Piezas
UBICACIÓN DE LAS PIEZAS
ILUSTRACIÓN
|
*1 |

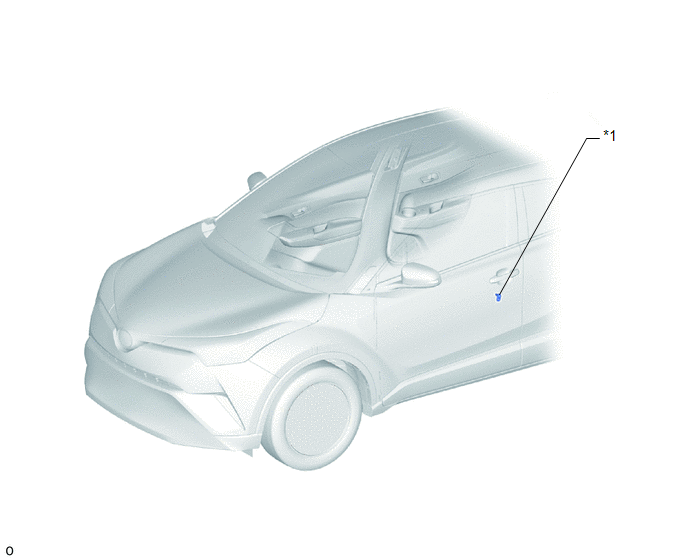

CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA IZQUIERDA |
- |
- |
ILUSTRACIÓN
|
*1 |

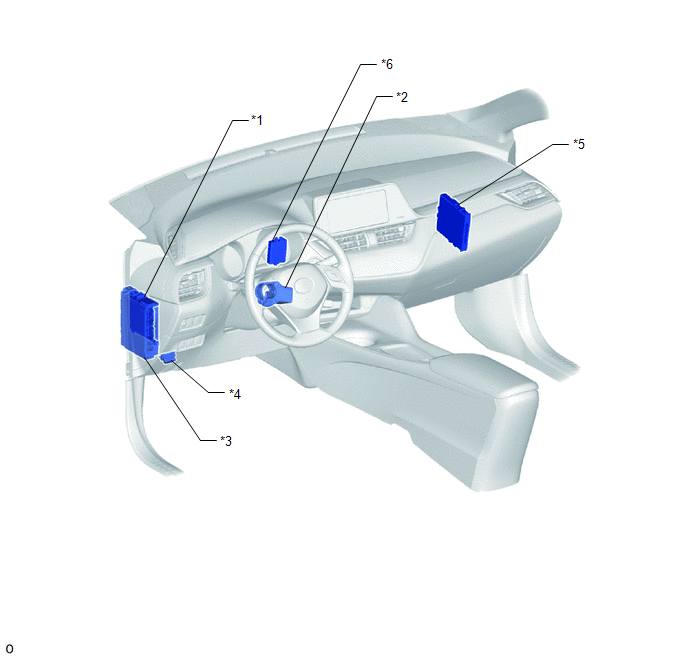

ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA) |
*2 |
ECU DE BLOQUEO DE LA DIRECCIÓN (CONJUNTO DEL SOPORTE SUPERIOR O ACTUADOR DEL MECANISMO DE BLOQUEO DE LA DIRECCIÓN) |
|
*3 |
CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - RELÉ IG2 N° 2 - FUSIBLE STRG LOCK - FUSIBLE ECU-IG2 N° 3 |
*4 |
DLC3 |
|
*5 |
ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE) |
*6 |
CAJA DE CÓDIGOS ID (ECU DEL CÓDIGO DEL INMOVILIZADOR) |
Diagrama Del Sistema
DIAGRAMA DEL SISTEMA
Descripción del circuito
Componente
Descripción
ECU de bloqueo de la dirección (conjunto del soporte superior o actuador
del mecan ...
CÓmo Proceder A La LocalizaciÓn De AverÍas
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
Siga estos procedimientos para localizar las averías del sistema de
bloqueo de la dirección.
*: Utilice el Techstream.
PROCE ...
Otros materiales:
Toyota CH-R Manual de Taller > Sistema De Aviso Del CinturÓn De Seguridad (con Sistema De Clasificación De
Ocupantes): El indicador de advertencia del cinturón de seguridad del asiento del conductor
no funciona
DESCRIPCIÓN
El indicador de advertencia del cinturón de seguridad del conjunto del juego
de instrumentos se enciende, se apaga o parpadea en función del estado del conjunto
del cinturón de seguridad interior del asiento delantero izquierdo.
DIAGRAMA DE CONEXIONES
PRECAUCIÓN / AVISO / O ...
Toyota CH-R Manual de Taller > Sistema Antirrobo / Acceso Sin Llave: RelÉ
InspecciÓn
INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL RELÉ DE ADVERTENCIA DE SEGURIDAD
(a) Verifique la resistencia.
(1) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester
Posición ...
