Toyota CH-R Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL TAPÓN DEL ORIFICIO

(a) Instale los 4 tapones de orificios en el subconjunto del travesaño de la suspensión delantera.

OBSERVACIÓN:

El tapón del orificio puede tener 2 formas diferentes.

2. INSTALE LA PLACA DEL ELEMENTO DE LA SUSPENSIÓN DELANTERA

(a) Instale las 2 placas del elemento de la suspensión delantera en el subconjunto del travesaño de la suspensión delantera.

3. INSTALE EL VÁSTAGO DE CONTROL DE MOVIMIENTO DEL MOTOR

(a) Instale el vástago de control de movimiento del motor en el subconjunto del travesaño de la suspensión delantera con el perno.

Torque:

200 N·m {2,039 kgf·cm, 148 ft·lbf}

4. INSTALE PROVISIONALMENTE EL SUBCONJUNTO INFERIOR IZQUIERDO DEL BRAZO DE LA SUSPENSIÓN DELANTERA N° 1

(a) Instale provisionalmente el subconjunto del brazo inferior izquierdo de la suspensión n° 1 en el travesaño de la suspensión delantera con los 2 pernos y la tuerca.

5. INSTALE TEMPORALMENTE EL SUBCONJUNTO INFERIOR DERECHO N° 1 DEL BRAZO DE LA SUSPENSIÓN DELANTERA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

6. INSTALE LA BARRA ESTABILIZADORA DELANTERA

Haga clic aquí

7. INSTALE EL SOPORTE IZQUIERDO DEL ESTABILIZADOR DELANTERO N° 1

Haga clic aquí

8. INSTALE EL SOPORTE DERECHO DEL ESTABILIZADOR DELANTERO N° 1

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

9. COLOQUE EL CONJUNTO DE LA ARTICULACIÓN DE LA DIRECCIÓN

(a) Instale el conjunto de la articulación de la dirección en el subconjunto del travesaño de la suspensión delantera con los 2 pernos y las 2 tuercas nuevas.

Torque:

133 N·m {1,356 kgf·cm, 98 ft·lbf}

AVISO:

  • No gire la tuerca, ya que tiene un tope propio. Apriete el perno con la tuerca fijada.
  • Empiece a apretar los pernos desde la izquierda del vehículo.

10. INSTALE EL SUBCONJUNTO DEL TRAVESAÑO DE LA SUSPENSIÓN DELANTERA

(a) Levante lentamente el subconjunto del travesaño de la suspensión delantera con un elevador del motor utilizando 4 fijaciones o herramientas equivalentes.

ADVERTENCIA:

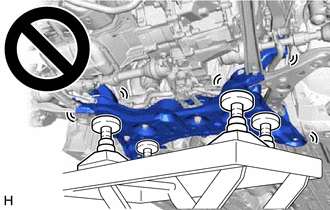

  • El subconjunto del travesaño de la suspensión delantera es un componente muy pesado. Asegúrese de que está bien sujeto.
  • Si el subconjunto del travesaño de la suspensión delantera no está bien sujeto podría caer y, por lo tanto, provocar lesiones graves.

AVISO:

Utilice los accesorios para mantener el nivel del subconjunto del travesaño de la suspensión delantera.

(b) Instale el subconjunto del travesaño de la suspensión delantera en la carrocería del vehículo con los 6 pernos.

Torque:

141 N·m {1,438 kgf·cm, 104 ft·lbf}

(c) Baje el elevador del motor.

(d) Instale el vástago de control de movimiento del motor con el perno.

Torque:

170 N·m {1,734 kgf·cm, 125 ft·lbf}

(e) Instale los 2 soportes de la abrazadera del mazo de cables en el subconjunto del travesaño de la suspensión delantera con los 2 pernos.

Torque:

13 N·m {133 kgf·cm, 10 ft·lbf}

11. INSTALE EL SUBCONJUNTO DEL BRAZO INFERIOR IZQUIERDO N° 1 DE LA SUSPENSIÓN DELANTERA

(a) Instale el subconjunto del brazo inferior izquierdo n° 1 de la suspensión delantera en el conjunto de la junta esférica inferior delantera izquierda con el perno y 2 tuercas.

Torque:

89 N·m {908 kgf·cm, 66 ft·lbf}

12. CONECTE EL SUBCONJUNTO DEL BRAZO INFERIOR DERECHO DE LA SUSPENSIÓN DELANTERA N° 1

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

13. CONECTE EL SUBCONJUNTO DEL EXTREMO IZQUIERDO DE LA BARRA DE ACOPLAMIENTO

Haga clic aquí

14. CONECTE EL SUBCONJUNTO DEL EXTREMO DERECHO DE LA BARRA DE ACOPLAMIENTO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

15. CONECTE EL CONJUNTO IZQUIERDO DEL ESTABILIZADOR DELANTERO

(a) Conecte el conjunto del estabilizador delantero izquierdo al conjunto del amortiguador delantero con la tuerca.

Torque:

74 N·m {755 kgf·cm, 55 ft·lbf}

AVISO:

Tenga cuidado de no dañar la funda de la junta esférica.

OBSERVACIÓN:

Si la junta esférica gira conjuntamente con la tuerca, utilice una llave de cubo hexagonal de 6 mm para sujetar el espárrago prisionero.

16. CONECTE EL CONJUNTO DERECHO DEL ESTABILIZADOR DELANTERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

17. INSTALE EL SUBCONJUNTO DE REFUERZO DEL RIEL LATERAL TRASERO IZQUIERDO

(a) Instale con los 4 pernos, el subconjunto del refuerzo del lado del riel trasero izquierdo en el subconjunto del travesaño de la suspensión delantera y en la carrocería del vehículo.

Torque:

70 N·m {714 kgf·cm, 52 ft·lbf}

18. INSTALE EL SUBCONJUNTO DE REFUERZO DEL RIEL LATERAL TRASERO DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

19. CONECTE EL SUBCONJUNTO DE LA CUBIERTA DEL ORIFICIO DE LA COLUMNA DE DIRECCIÓN N° 1

Haga clic aquí

20. CONECTE EL CONJUNTO DEL EJE INTERMEDIO DE DIRECCIÓN N° 2

Haga clic aquí

21. INSTALE LA HOJA SILENCIADORA DE LA CUBIERTA DEL ORIFICIO DE LA COLUMNA

Haga clic aquí

22. INSTALE LAS RUEDAS DELANTERAS

Haga clic aquí

23. ESTABILICE LA SUSPENSIÓN

Haga clic aquí

24. APRIETE TOTALMENTE EL SUBCONJUNTO DEL BRAZO INFERIOR IZQUIERDO N° 1 DE LA SUSPENSIÓN DELANTERA

Haga clic aquí

25. APRIETE COMPLETAMENTE EL SUBCONJUNTO DEL BRAZO INFERIOR DERECHO DE LA SUSPENSIÓN DELANTERA N° 1

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

26. COLOQUE LA CUBIERTA DEL PISO DELANTERA IZQUIERDA (con cubierta)

Haga clic aquí

27. COLOQUE LA CUBIERTA DEL PISO DELANTERA DERECHA (con cubierta)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

28. INSTALE LA CUBIERTA INFERIOR IZQUIERDA TRASERA DEL MOTOR

Haga clic aquí

29. INSTALE LA CUBIERTA INFERIOR DERECHA TRASERA DEL MOTOR

Haga clic aquí

30. INSTALE LA CUBIERTA INFERIOR DEL MOTOR N° 1

Haga clic aquí

31. REVISE Y AJUSTE LA ALINEACIÓN DE LAS RUEDAS DELANTERAS

Haga clic aquí

32. LLEVE A CABO LA INICIALIZACIÓN (con sensor de regulación de altura)

Haga clic aquí
