Toyota CH-R Manual de Taller: Componentes

COMPONENTES

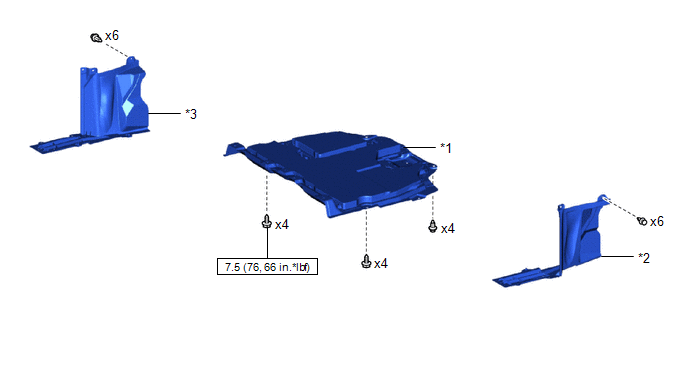

ILUSTRACIÓN

*1

CUBIERTA INFERIOR DEL MOTOR N° 1

*2

CUBIERTA INFERIOR IZQUIERDA TRASERA DEL MOTOR

*3

CUBIERTA INFERIOR DERECHA TRASERA DEL MOTOR

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

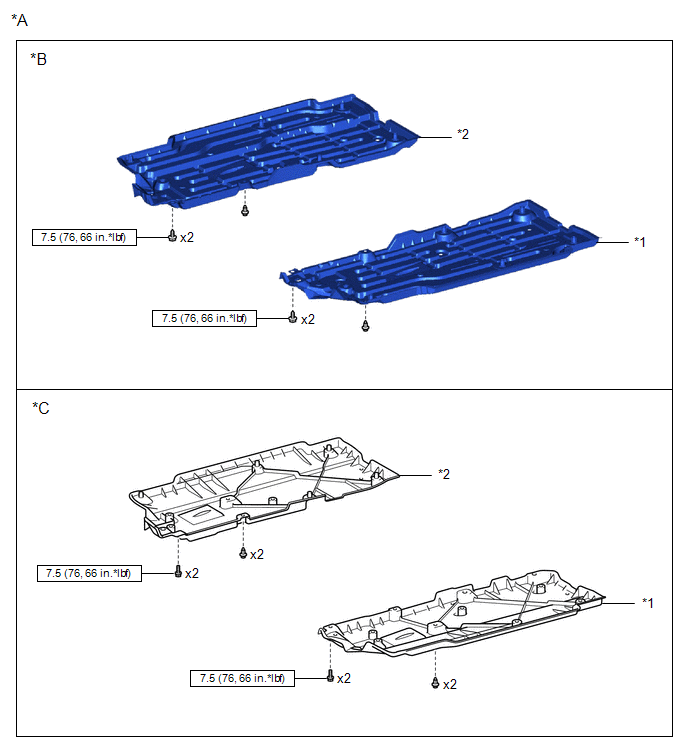

ILUSTRACIÓN

*A

Con cubierta

*B

Para el tipo A

*C

Para el tipo B

-

-

*1

CUBIERTA IZQUIERDA DEL PISO DELANTERO

*2

CUBIERTA DERECHA DEL PISO DELANTERO

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

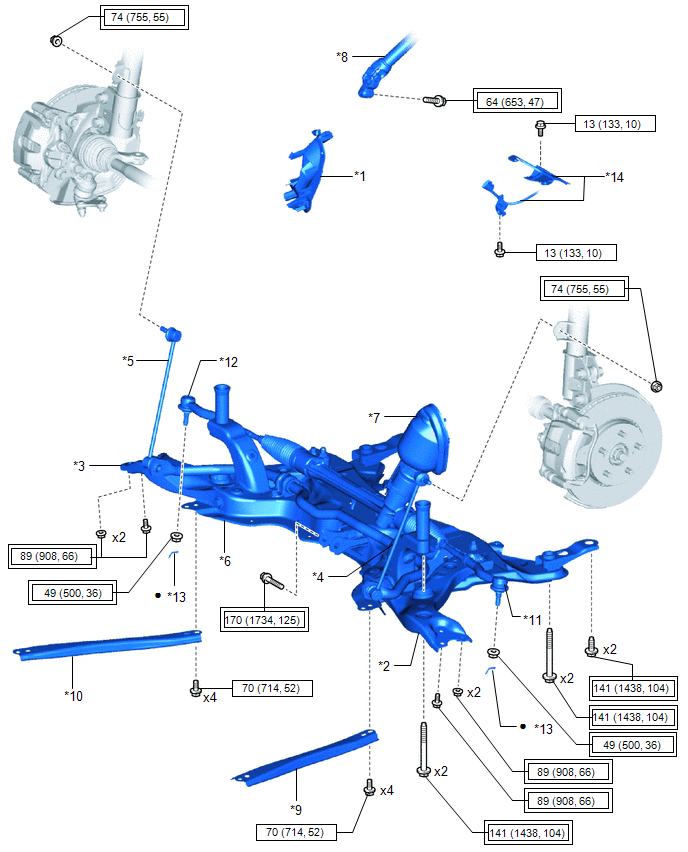

ILUSTRACIÓN

*1

HOJA SILENCIADORA DE LA CUBIERTA DEL ORIFICIO DE LA COLUMNA

*2

SUBCONJUNTO DEL BRAZO INFERIOR IZQUIERDO N° 1 DE LA SUSPENSIÓN DELANTERA

*3

SUBCONJUNTO DEL BRAZO INFERIOR DERECHO DE LA SUSPENSIÓN DELANTERA N° 1

*4

CONJUNTO IZQUIERDO DEL ESTABILIZADOR DELANTERO

*5

CONJUNTO DERECHO DEL ESTABILIZADOR DELANTERO

*6

SUBCONJUNTO DEL TRAVESAÑO DE LA SUSPENSIÓN DELANTERA

*7

SUBCONJUNTO DE LA CUBIERTA DEL ORIFICIO DE LA COLUMNA DE DIRECCIÓN N° 1

*8

CONJUNTO DEL EJE INTERMEDIO DE LA DIRECCIÓN N° 2

*9

SUBCONJUNTO DE REFUERZO DEL RIEL LATERAL TRASERO IZQUIERDO

*10

SUBCONJUNTO DE REFUERZO DEL RIEL LATERAL TRASERO DERECHO

*11

SUBCONJUNTO DEL EXTREMO IZQUIERDO DE LA BARRA DE ACOPLAMIENTO

*12

SUBCONJUNTO DEL EXTREMO DERECHO DE LA BARRA DE ACOPLAMIENTO

*13

PASADOR HENDIDO

*14

SOPORTE DE LA ABRAZADERA DEL MAZO DE CABLES

Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.)

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

●

Pieza no reutilizable

-

-

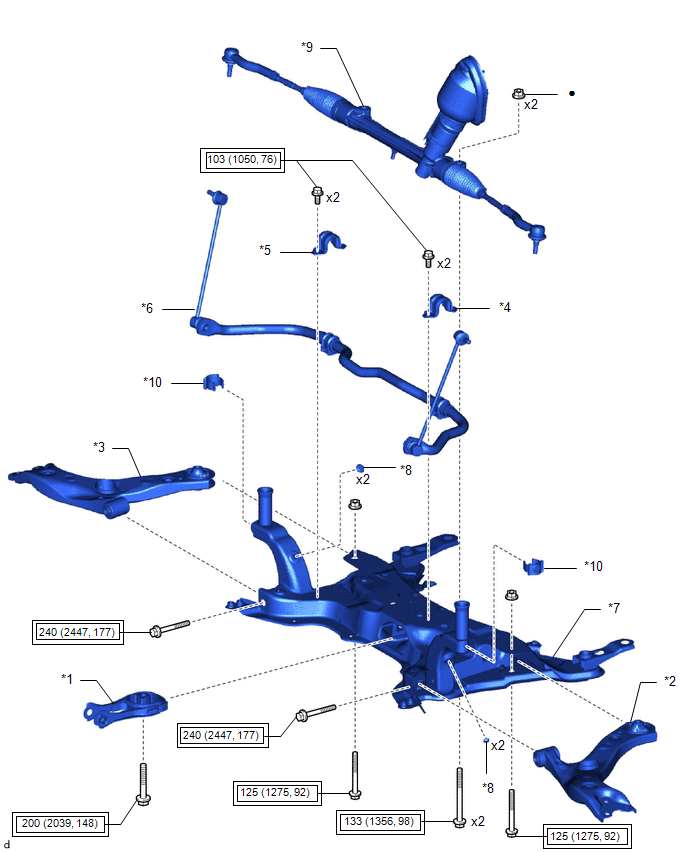

ILUSTRACIÓN

*1

VÁSTAGO DE CONTROL DE MOVIMIENTO DEL MOTOR

*2

SUBCONJUNTO DEL BRAZO INFERIOR IZQUIERDO N° 1 DE LA SUSPENSIÓN DELANTERA

*3

SUBCONJUNTO DEL BRAZO INFERIOR DERECHO DE LA SUSPENSIÓN DELANTERA N° 1

*4

SOPORTE IZQUIERDO DEL ESTABILIZADOR DELANTERO N° 1

*5

SOPORTE DERECHO DEL ESTABILIZADOR DELANTERO N° 1

*6

BARRA ESTABILIZADORA DELANTERA

*7

SUBCONJUNTO DEL TRAVESAÑO DE LA SUSPENSIÓN DELANTERA

*8

TAPÓN DEL ORIFICIO

*9

CONJUNTO DE LA ARTICULACIÓN DE LA DIRECCIÓN

*10

PLACA DE FIJACIÓN DEL ELEMENTO DE SUSPENSIÓN

Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.)

●

Pieza no reutilizable
