Toyota CH-R Manual de Taller: Instalación

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL PARACHOQUES DELANTERO

(a) Coloque el conjunto del parachoques delantero en posición.

(b) Con control de seguridad de Toyota:

(1) Conecte el conector.

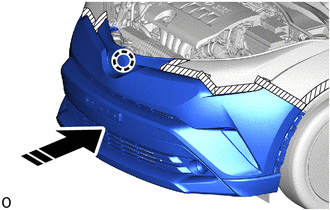

(c) Instale provisionalmente el conjunto del parachoques delantero con la garra como se muestra en la ilustración.

Coloque en este sentido

(d) Con faros antiniebla:

(1) Retire el lateral del conjunto del parachoques delantero y conecte el conector.

AVISO:

No aplique demasiada fuerza al retirar el conjunto del parachoques delantero.

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.

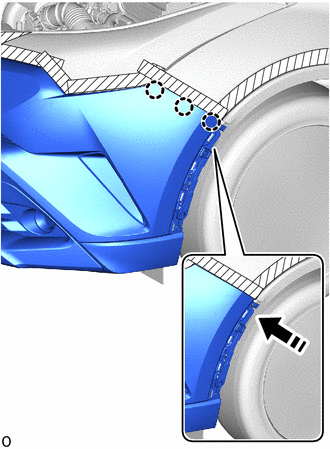

(e) Instale las garras tal y como se muestra en la ilustración.

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.

Coloque en este sentido

(f) Instale los 6 tornillos.

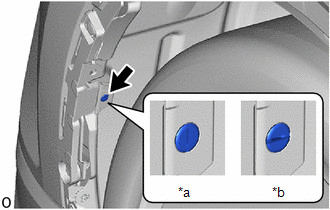

(g) Instale el clip de sujeción del pasador tal y como se muestra en la ilustración. AVISO: Instale el clip de sujeción del pasador con la ranura alineadas verticalmente. No gire el clip después de insertarlo. Después de la instalación, asegúrese de que la ranura esté alineada verticalmente. OBSERVACIÓN: Siga el mismo procedimiento en el lado derecho que en el izquierdo.

*a Correcto *b Incorrecto

(h) Coloque los 3 pernos.

(i) Quite la cinta aislante.

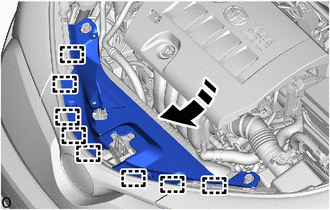

2. INSTALE EL SUBCONJUNTO IZQUIERDO DE LA MOLDURA DE LA ALETA DELANTERA

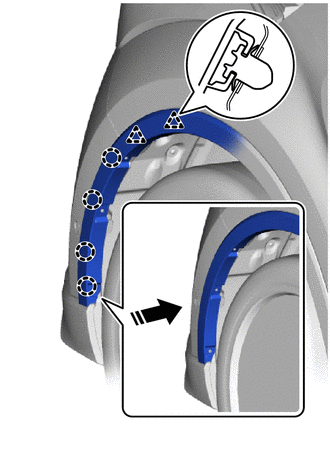

(a) Enganche el clip y las garras para instalar el subconjunto de la moldura del guardabarros delantero izquierdo.

Coloque en este sentido

(b) Instale los 3 tornillos.

(c) Coloque los 2 clips.

(d) Quite la cinta aislante.

3. INSTALE EL SUBCONJUNTO DERECHO DE LA MOLDURA DE LA ALETA DELANTERA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

4. INSTALE LA CUBIERTA DEL RADIADOR

(a) Enganche las guías para instalar la cubierta del radiador como se muestra en la ilustración.

Coloque en este sentido

(b) Coloque los 4 clips.

(c) Instale los 2 elementos amortiguadores del parachoques del capó.

5. AJUSTE EL CONJUNTO DEL FARO ANTINIEBLA

Haga clic aquí
