UBICACIÓN DE LAS PIEZAS

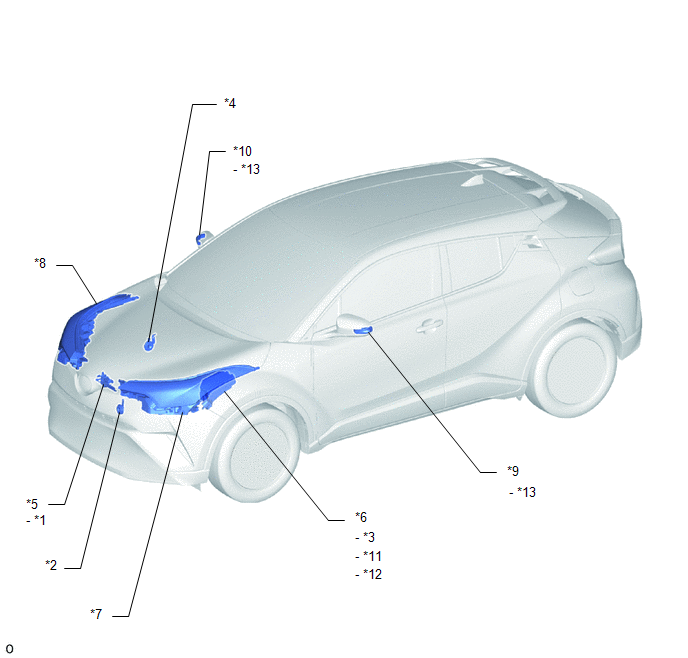

ILUSTRACIÓN
|
*1 |
INTERRUPTOR DE LA LUZ DE CORTESÍA DEL CAPÓ |
*2 |
CONJUNTO DEL CLAXON DE TONOS BAJOS |
|
*3 |
RELÉ DEL CLAXON |
*4 |
CONJUNTO DEL CLAXON DE SEGURIDAD |
|
*5 |
CONJUNTO DE BLOQUEO DEL CAPÓ |
*6 |
CONJUNTO DEL BLOQUE DE RELÉS DEL COMPARTIMIENTO DEL MOTOR N° 1 |
|
*7 |
CONJUNTO DEL FARO IZQUIERDO |
*8 |
CONJUNTO DEL FARO DERECHO |
|
*9 |
CONJUNTO IZQUIERDO DEL INTERMITENTE LATERAL |
*10 |
CONJUNTO DERECHO DEL INTERMITENTE LATERAL |
|
*11 |
FUSIBLE S-HORN |
*12 |
FUSIBLE HORN |
|
*13 |
INTERMITENTE |
- |
- |

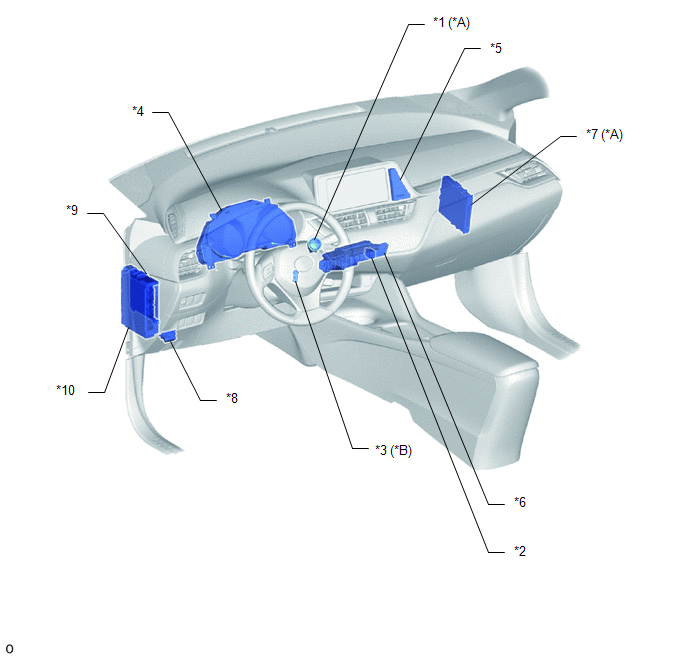

ILUSTRACIÓN
|
*A |
Con sistema de llave inteligente |
*B |
Sin sistema de llave inteligente |
|
*1 |
INTERRUPTOR DEL MOTOR |
*2 |
RELÉ S-HORN |
|
*3 |
CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO |
*4 |
CONJUNTO DEL JUEGO DE INSTRUMENTOS |
|
*5 |
CONJUNTO DEL RELOJ - INDICADOR LUMINOSO DE SEGURIDAD |
*6 |
CONJUNTO DEL BLOQUE DE RELÉS N° 4 |
|
*7 |
ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE) |
*8 |
DLC3 |
|
*9 |
ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA) |
*10 |
CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - FUSIBLE ECU-DCC N° 2 - FUSIBLE ECU-IG1 N° 4 - FUSIBLE ECU-ACC |

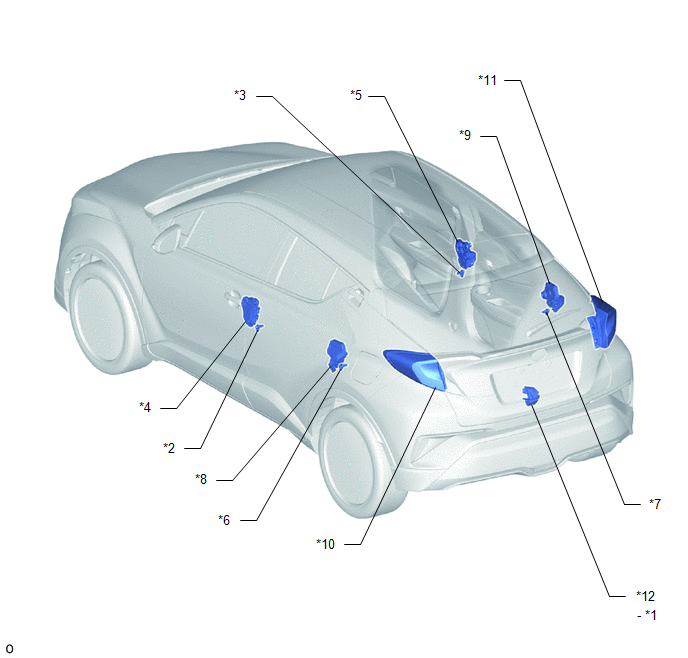

ILUSTRACIÓN
|
*1 |
INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DEL MALETERO |
*2 |
CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA IZQUIERDA |
|
*3 |
CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA DERECHA |
*4 |
CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA IZQUIERDA CON MOTOR |
|
*5 |
CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA DERECHA CON MOTOR |
*6 |
CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA TRASERA IZQUIERDA |
|
*7 |
CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA TRASERA DERECHA |
*8 |
CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA IZQUIERDA CON MOTOR |
|
*9 |
CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA DERECHA CON MOTOR |
*10 |
LUCES COMBINADAS TRASERAS IZQUIERDAS - INTERMITENTES |
|
*11 |
LUCES COMBINADAS TRASERAS DERECHAS - INTERMITENTES |
*12 |
CONJUNTO DE LA CERRADURA DE LA PUERTA DEL MALETERO |
Diagrama Del Sistema
