Toyota CH-R Manual de Taller: El motor no se pone en marcha a pesar de que hay combustión inicial

DESCRIPCIÓN

Si los códigos ID de la llave y el conjunto de la ECU de la llave transmisora coinciden, el sistema inmovilizador del motor no está activado y envía una señal de autorización de arranque del motor al ECM. Si los códigos ID del conjunto de la ECU de la llave transmisora y el ECM no coinciden, el motor se pone en marcha.

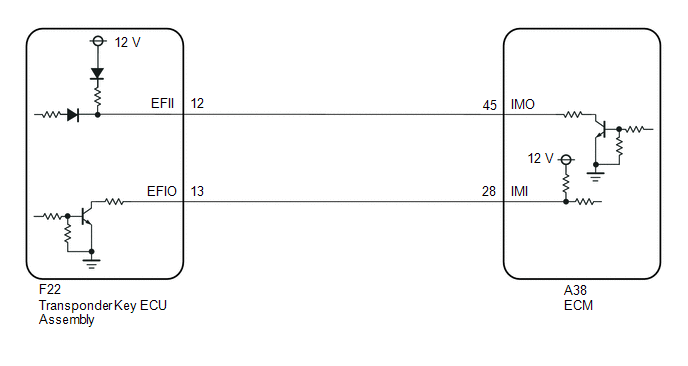

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Si se sustituye el conjunto de la ECU de la llave transmisora o el ECM, consulte Registro.

Haga clic aquí

PROCEDIMIENTO

1.

BORRE EL DTC

(a) Borre los DTC.

Powertrain > Engine and ECT > Clear DTCs
SIGUIENTE

2.

COMPRUEBE SI SE EMITEN DTC

(a) Compruebe si se emiten DTC.

Body Electrical > Immobiliser > Trouble Codes Powertrain > Engine and ECT > Trouble Codes

OK:

No se emite ningún DTC.

Resultado:

Resultado

Vaya a

No se emite ningún DTC

A

Se emiten códigos DTC

B

B

VAYA A LA TABLA DE CÓDIGOS DE DIAGNÓSTICO

A

3.

LEA EL VALOR INDICADO EN EL TECHSTREAM (CORTE DE COMBUSTIBLE POR EL INMOVILIZADOR)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / Engine / Active Test.

(e) Realice la prueba activa basándose en los datos de la pantalla del Techstream.

Powertrain > Engine and ECT > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

Immobiliser Fuel Cut

Estado del corte de combustible del sistema del inmovilizador

OFF/ON

-

-

Powertrain > Engine and ECT > Data List

Pantalla del tester

Immobiliser Fuel Cut

OK:

Se visualiza OFF cuando el motor se pone en marcha.

Resultado:

Resultado

Vaya a

OK (sin módulo de bomba del recipiente)

A

OK (con módulo de bomba del recipiente)

B

NG

C

A

VAYA AL SISTEMA SFI

B

VAYA AL SISTEMA SFI

C

4.

COMPRUEBE SI EL MOTOR ARRANCA

(a) Utilice una llave registrada para colocar el interruptor de encendido en posición ON.

(b) Controle que el motor arranca 5 segundos después de colocar el interruptor de encendido en posición ON.

OK:

El motor arranca con normalidad.

Resultado:

Resultado

Vaya a

El motor puede arrancar

A

El motor no se puede arrancar

B

A

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

B

5.

INSPECCIONE EL ECM (TERMINAL IMI)

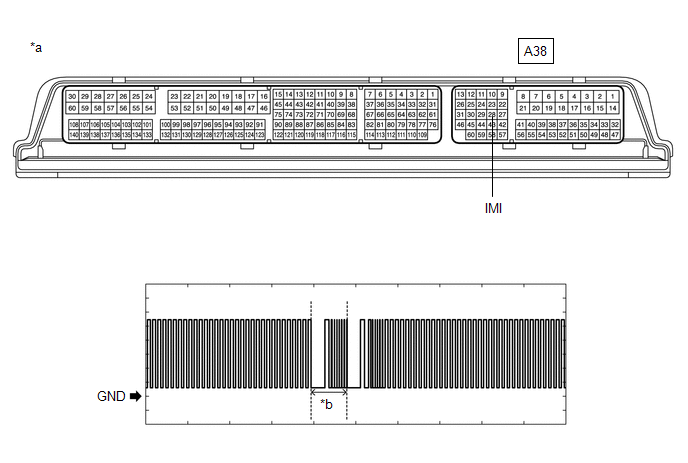

(a) Compruebe la forma de onda con un osciloscopio.

*a

Componente conectado al mazo de cables

(ECM)

*b

Forma de onda

Condición de medida

Elemento

Contenido

Conexión del tester

A38-28 (IMI) - Masa de la carrocería

Configuración de la herramienta

2 V/DIV., 500 ms/DIV.

Estado

Interruptor de encendido en posición ON

Resultado:

Resultado

Vaya a

Forma de onda normal

A

La forma de onda no se emite o bien tiene una forma o longitud de onda anómala

B

B

IR AL PUNTO 11

A

6.

INSPECCIONE EL ECM (TERMINAL IMO)

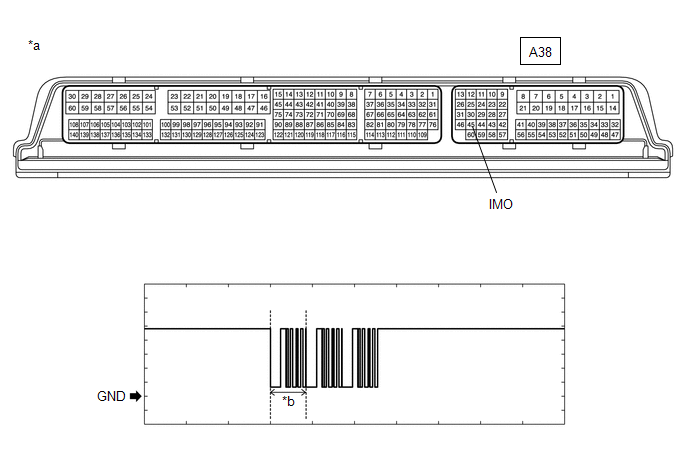

(a) Compruebe la forma de onda con un osciloscopio.

*a

Componente conectado al mazo de cables

(ECM)

*b

Forma de onda

Condición de medida

Elemento

Contenido

Conexión del tester

A38-45 (IMO) - Masa de la carrocería

Configuración de la herramienta

2 V/DIV., 500 ms/DIV.

Estado

Dentro de los 3 segundos desde que el interruptor de encendido se coloca en la posición ON por primera vez tras desconectar y volver a conectar el cable al terminal negativo (-) de la batería.

Resultado:

Resultado

Vaya a

Forma de onda normal

A

La forma de onda no se emite o bien tiene una forma o longitud de onda anómala

B

B

SUSTITUYA EL ECM

A

7.

REGISTRE EL IDENTIFICADOR DE LA COMUNICACIÓN DE LA ECU.

(a) Registre el ID de comunicación entre el conjunto de la ECU de la llave transmisora y el ECM.

OBSERVACIÓN:

Consulte el apartado "registro".

Haga clic aquí

SIGUIENTE

8.

COMPRUEBE SI EL MOTOR ARRANCA

(a) Utilice una llave registrada para colocar el interruptor de encendido en posición ON.

(b) Controle que el motor arranca 5 segundos después de colocar el interruptor de encendido en posición ON.

OK:

El motor arranca con normalidad.

Resultado:

Resultado

Vaya a

El motor puede arrancar

A

El motor no se puede arrancar

B

A

FIN (EL ID DE COMUNICACIÓN REGISTRADO ESTABA DEFECTUOSO)

B

9.

SUSTITUYA EL CONJUNTO DE LA ECU DE LA LLAVE TRANSMISORA

(a) Sustituya el conjunto de la ECU de la llave transmisora por uno nuevo.

Haga clic aquí

OBSERVACIÓN:

Consulte el apartado "registro".

Haga clic aquí

AVISO:

El registro del código ID de la llave es necesario cuando se sustituye el conjunto de la ECU de la llave transmisora.

Haga clic aquí

SIGUIENTE

10.

COMPRUEBE SI EL MOTOR ARRANCA

(a) Utilice una llave registrada para colocar el interruptor de encendido en posición ON.

(b) Controle que el motor arranca 5 segundos después de colocar el interruptor de encendido en posición ON.

OK:

El motor arranca con normalidad.

Resultado:

Resultado

Vaya a

OK

A

NG (sin módulo de bomba del recipiente)

B

NG (con módulo de bomba del recipiente)

C

A

FIN (CONJUNTO DE LA ECU DE LA LLAVE TRANSMISORA DEFECTUOSO)

B

VAYA AL SISTEMA SFI

C

VAYA AL SISTEMA SFI

11.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DE LA ECU DE LA LLAVE TRANSMISORA - ECM)

(a) Desconecte el conector F22 del conjunto de la ECU de la llave transmisora

(b) Desconecte el conector A38 del ECM.

(c) Mida la resistencia según los valores de la siguiente tabla

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

F22-13 (EFIO) - A38-28 (IMI)

Siempre

Inferior a 1 Ω

F22-13 (EFIO) - Masa de la carrocería

Siempre

10 kΩ o superior

A38-28 (IMI) - Masa de la carrocería

Siempre

10 kΩ o superior

OK

SUSTITUYA EL CONJUNTO DE LA ECU DE LA LLAVE TRANSMISORA

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

    Código de llave sin correspondencia (B2795)
    DESCRIPCIÓN Este DTC se memoriza cuando se inserta en el cilindro de la llave de encendido una llave con un número de serie de vehículo diferente. N° de DTC Elemento dete ...

    El motor no se pone en marcha porque no hay combustión inicial
    DESCRIPCIÓN Cuando se inserta una llave en el cilindro de la llave de encendido, la bobina de la llave transmisora recibe el código ID de la llave y la envía al conjunto de la ECU d ...
