TERMINALES DE LA ECU

INSPECCIONE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO (fabricados por TMMT)

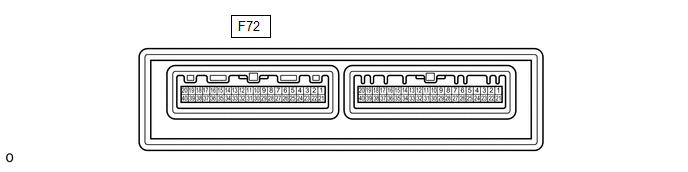

(a) Desconecte el conector F72 del conjunto del amplificador del aire acondicionado.

(b) Mida la tensión y la resistencia en función de los valores de la tabla siguiente.

Conexión del tester	Color del cableado	Descripción del terminal	Estado	Valor especificado
F72-5 (IG+) - Masa de la carrocería	B - Masa de la carrocería	Fuente de alimentación (IG)	Interruptor de encendido en posición ON	11 a 14 V
F72-5 (IG+) - Masa de la carrocería	B - Masa de la carrocería	Fuente de alimentación (IG)	Interruptor de encendido desactivado	Inferior a 1 V
F72-1 (B) - Masa de la carrocería	V - Masa de la carrocería	Alimentación de la batería	Siempre	11 a 14 V
F72-29 (GND) - Masa de la carrocería	W-B - Masa de la carrocería	Masa	Siempre	Inferior a 1 Ω

(d) Mida la tensión según los valores de la siguiente tabla.

Conexión del tester	Color del cableado	Descripción del terminal	Estado	Valor especificado
F72-24 (FDEF) - Masa de la carrocería	W - Masa de la carrocería	Señal del dispositivo antihielo del limpiaparabrisas	Interruptor de encendido en posición ON, interruptor del dispositivo antihielo del parabrisas en posición ON	Inferior a 1 V
F72-24 (FDEF) - Masa de la carrocería	W - Masa de la carrocería	Señal del dispositivo antihielo del limpiaparabrisas	Interruptor de encendido en posición ON, interruptor del dispositivo antihielo del parabrisas en posición OFF	11 a 14 V
F72-3 (LIN1) - Masa de la carrocería	L - Masa de la carrocería	Línea de comunicación de LIN	Interruptor de encendido en posición ON	Generación de impulsos

INSPECCIONE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO (fabricados para TMC)

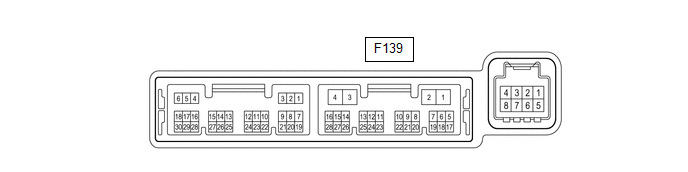

(a) Desconecte el conector F139 del conjunto del amplificador del aire acondicionado.

(b) Mida la tensión y la resistencia en función de los valores de la tabla siguiente.

Conexión del tester	Color del cableado	Descripción del terminal	Estado	Valor especificado
F139-2 (IG+) - Masa de la carrocería	B - Masa de la carrocería	Fuente de alimentación (IG)	Interruptor de encendido en posición ON	11 a 14 V
F139-2 (IG+) - Masa de la carrocería	B - Masa de la carrocería	Fuente de alimentación (IG)	Interruptor de encendido desactivado	Inferior a 1 V
F139-1 (B) - Masa de la carrocería	V - Masa de la carrocería	Alimentación de la batería	Siempre	11 a 14 V
F139-4 (GND) - Masa de la carrocería	W-B - Masa de la carrocería	Masa	Siempre	Inferior a 1 Ω

(d) Mida la tensión según los valores de la siguiente tabla.

Conexión del tester	Color del cableado	Descripción del terminal	Estado	Valor especificado
F139-17 (FDEF) - Masa de la carrocería	W - Masa de la carrocería	Señal del dispositivo antihielo del limpiaparabrisas	Interruptor de encendido en posición ON, interruptor del dispositivo antihielo del parabrisas en posición ON	Inferior a 1 V
F139-17 (FDEF) - Masa de la carrocería	W - Masa de la carrocería	Señal del dispositivo antihielo del limpiaparabrisas	Interruptor de encendido en posición ON, interruptor del dispositivo antihielo del parabrisas en posición OFF	11 a 14 V
F139-14 (LIN1) - Masa de la carrocería	BE - Masa de la carrocería	Línea de comunicación de LIN	Interruptor de encendido en posición ON	Generación de impulsos

INSPECCIONE EL CONJUNTO DEL SISTEMA DE CONTROL DEL AIRE ACONDICIONADO

(a) Compruebe los impulsos según los valores de la siguiente tabla.

N° de terminal (Símbolos)	Color del cableado	Descripción del terminal	Estado	Valor especificado

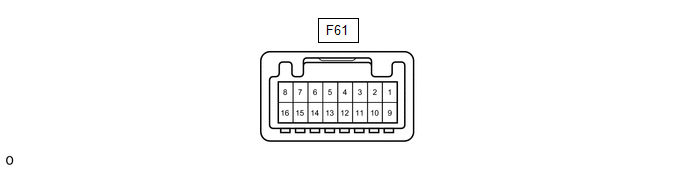

F61-2 (LIN1) - F61-16 (GND)	L - W-B1 BE - W-B2	Línea de comunicación de LIN	Interruptor de encendido en posición ON	Generación de impulsos

N° de terminal (Símbolos)

Color del cableado

Descripción del terminal

Estado

Valor especificado

F61-2 (LIN1) - F61-16 (GND)

L - W-B*1

BE - W-B*2

Línea de comunicación de LIN

Interruptor de encendido en posición ON

Generación de impulsos

*1: Fabricados por TMMT
*2: Fabricados por TMC
