UBICACIÓN DE LAS PIEZAS

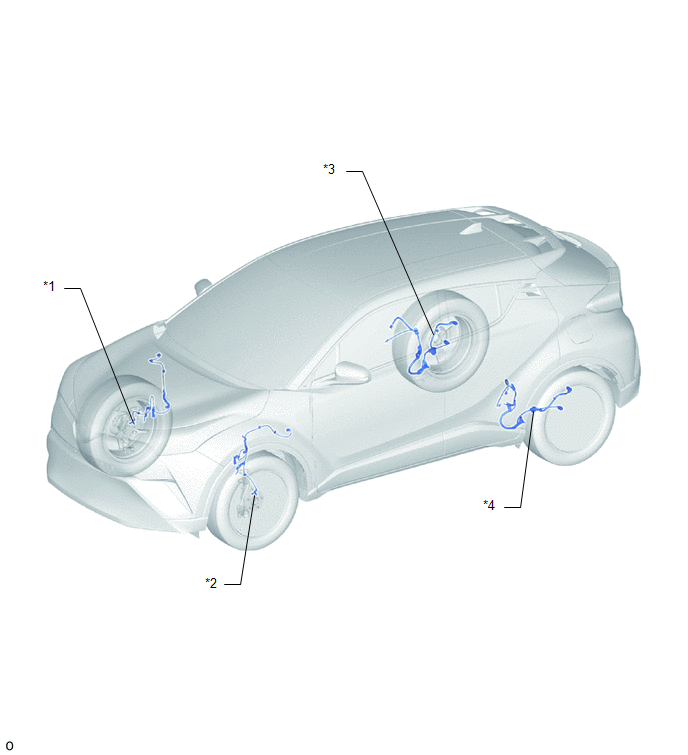

ILUSTRACIÓN

*1

SENSOR DE VELOCIDAD DELANTERO DERECHO

*2

SENSOR DE VELOCIDAD DELANTERO IZQUIERDO

*3

SENSOR DE CONTROL DE DERRAPE TRASERO DERECHO

*4

SENSOR DE CONTROL DE DERRAPE TRASERO IZQUIERDO

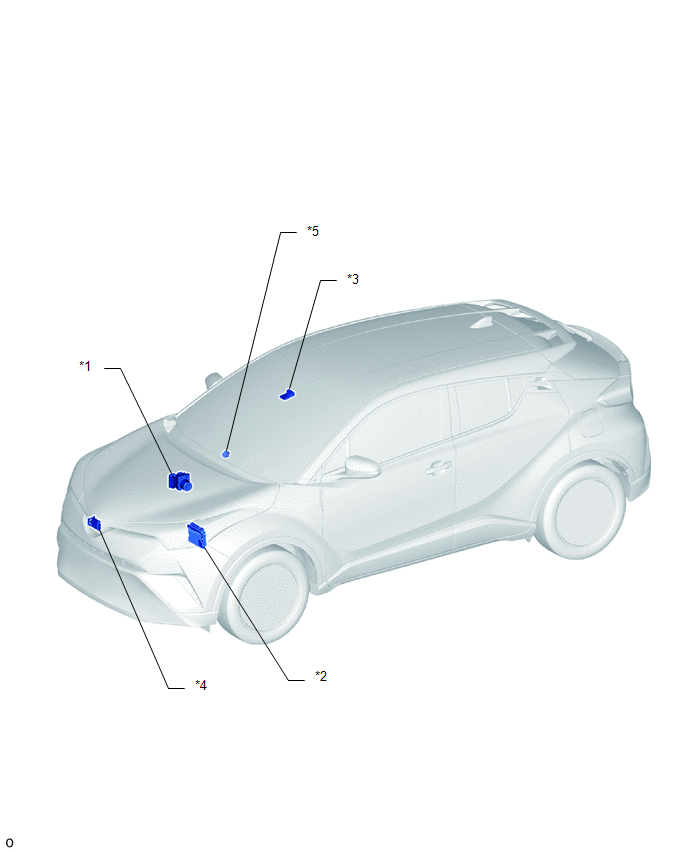

ILUSTRACIÓN

*1

CONJUNTO DEL ACTUADOR DEL FRENO

- ECU DE CONTROL DE DERRAPE

*2

ECM

*3

CÁMARA DE RECONOCIMIENTO DE AVANCE

*4

CONJUNTO DEL SENSOR DEL RADAR DE ONDA MILIMÉTRICA

*5

AVISADOR ACÚSTICO ANTICOLISIÓN DE SEGURIDAD URBANA

-

-

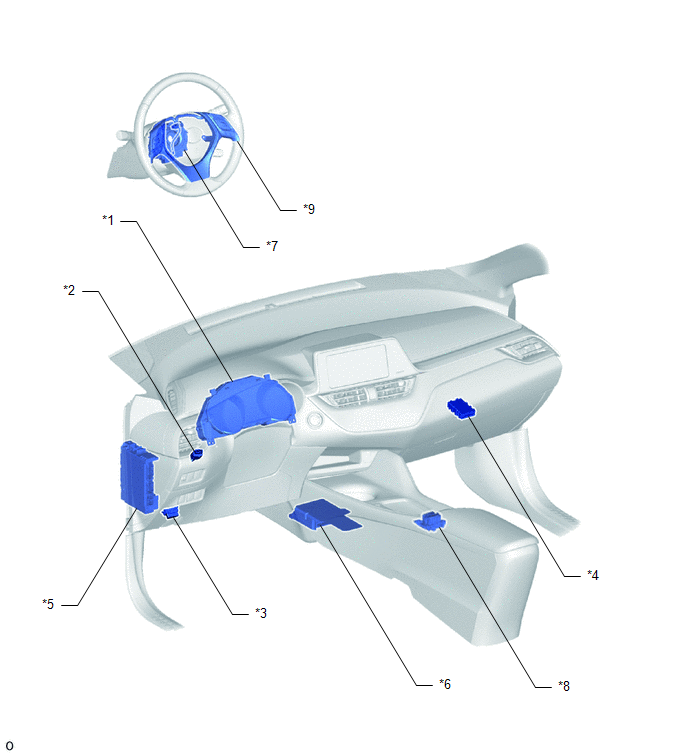

ILUSTRACIÓN

*1

CONJUNTO DEL JUEGO DE INSTRUMENTOS

*2

CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO

*3

DLC3

*4

ECU DE PASARELA CENTRAL (ECU DE PASARELA DE RED)

*5

CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

- Relé IG1 n° 1

- FUSIBLE ECU-IG1 N° 3

- FUSIBLE ECU-IG1 N° 4

- Relé IG2 n° 2

- FUSIBLE ECU-IG2 N° 3

*6

CONJUNTO DEL SENSOR DEL AIRBAG

- SENSOR DE VELOCIDAD DE DERRAPE Y ACELERACIÓN

*7

SUBCONJUNTO DEL CABLE ESPIRAL CON SENSOR

- SENSOR DEL ÁNGULO DE DIRECCIÓN

*8

CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO ELÉCTRICO

- INTERRUPTOR DE DESACTIVACIÓN VSC

*9

CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE

-

-
