Toyota CH-R Manual de Taller: CÓmo Proceder A La LocalizaciÓn De AverÍas

Toyota CH-R Manual de Taller / AnticolisiÓn / Sistema AnticolisiÓn / CÓmo Proceder A La LocalizaciÓn De AverÍas

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Utilice estos procedimientos para localizar las averías del sistema anticolisión.
  • *: Utilice el Techstream.

PROCEDIMIENTO

1.

EL VEHÍCULO ENTRA EN EL TALLER

SIGUIENTE

2.

ANÁLISIS DEL PROBLEMA DEL CLIENTE Y COMPROBACIÓN DE SÍNTOMAS

Análisis del problema con el cliente del sistema anticolisión

El vehículo llega al taller

Año

Mes

Día

Nombre del concesionario



Persona encargada de la sede central



Número de teléfono



Nombre de la tienda



Persona encargada de la tienda



Tipo de bastidor



Núm. de bastidor



Primero año registrado



Distancia total recorrida



Problemas del cliente (detalles incluidos)

No funciona

No funciona con normalidad

Fecha de la avería (desde cuándo)

Año

Mes

Día

Tiempo aproximado

Fecha de la última inspección

Año

Mes

Día

Frecuencia de los síntomas del problema

Una vez / Ocasionalmente (cantidad de veces por día, veces por mes) / Cada vez que se cumplen ciertas condiciones ( )

Tiempo

Sol / Nubes / Lluvia / Nieve (cantidad de nieve en cm) / Otros ( )

Velocidad del vehículo

Aproximadamente ( ) km/h

Lugar

Prefectura

(Si es posible, agregue un mapa)

Ruta de conducción (donde el vehículo ha girado, donde el conductor ha intentado dirigirse, etc.)

* Describa las condiciones inmediatamente después del acontecimiento con el mayor detalle posible.

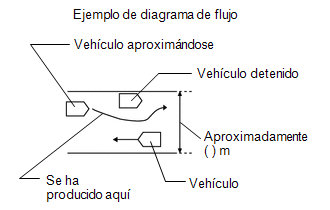

Diagrama relativo a las condiciones de incidencias

Condiciones de la carretera circundante

Describa si hay carteles, objetos metálicos en la carretera (pozos), guardarraíles, tubos, ojos de gato, barreras, etc.

Zona urbana / suburbios / autopista / otros ( )

Estados de la superficie de la carretera

Temperatura

Aproximadamente °C ( °F)

Dirección de la trayectoria

Recto / Giro a la derecha / Giro a la izquierda / Curva a la derecha / Curva a la izquierda

Paredes de nieve

Y / N

Carril

Número de carriles a un lado (carriles) / ( ) carriles desde la izquierda

Retroiluminación

Y / N

Estado de la zona exterior que rodea al sensor de detección

Sin partículas extrañas/Con partículas extrañas (agua, nieve, hielo, otros)

Información adicional sobre el estado de la parte exterior del vehículo (excepto anteriores)



DTC

Primera vez (cuando el vehículo llega al taller)



Segunda vez (tras el borrado de los DTC)



Estado del interruptor de funcionamiento

Interruptor de cancelación del sistema anticolisión

Lejos / Medio / Cerca / Desactivado

Interruptor VSC OFF

ON/OFF

Número de serie de la pieza principal

* Llénelo al extraer, colocar o sustituir la pieza

Cámara de reconocimiento de avance



Describa los elementos de la derecha con el mayor detalle posible.

Funcionamiento del actuador

Se acciona el pedal del acelerador / Se acciona el pedal del freno / Se acciona el volante de dirección

Tiempo transcurrido tras el arranque del motor

Aproximadamente ( ) minutos

Resultado de la inspección de la presión de los neumáticos

Parte delantera: IZQUIERDA ( ) kPa DERECHA ( ) kPa Estándar ( ) kPa

Parte trasera: IZQUIERDA ( ) kPa DERECHA ( ) kPa Estándar ( ) kPa

Resultado de la inspección del eje óptico del sensor

Cámara de reconocimiento de avance

Historial del accidente

Y / N

Conjunto del sensor del radar de onda milimétrica

Historial del accidente

Y / N

Vehículo modificado

Y ( ) / N

Objetos instalados o colocados alrededor del parabrisas

Registrador de conducción* / Detector de radar / Unidad del sistema de navegación (original/no original) / ETC / Accesorios y juguetes / Otros:

*: Puesto que la información relativa a este elemento es importante para la investigación, asegúrese de obtener el elemento si el cliente le da permiso.

SIGUIENTE

3.

MIDA LA TENSIÓN DE LA BATERÍA

(a) Mida la tensión de la batería.

Tensión estándar:

11 a 14 V

Si la tensión es inferior a 11 V, sustituya o recargue la batería antes de continuar con el paso siguiente.

SIGUIENTE

4.

INSPECCIONE EL CONJUNTO DEL SENSOR DEL RADAR DE ONDA MILIMÉTRICA (LECTURA DE DESALINEACIÓN DEL EJE DEL HAZ)*

(a) Ajuste la altura del reflector.

Haga clic aquí

(b) Coloque el reflector.

Haga clic aquí

(c) Conecte el Techstream al DLC3.

(d) Coloque el interruptor de encendido en posición ON.

(e) Encienda el Techstream.

(f) Encienda el interruptor principal de control de la velocidad de crucero.

(g) Acceda a los siguientes menús: Body Electrical / Pre-Collision 2 / Utility / Front Beam Axis Misalignment Reading.

(h) Compruebe la falta de alineación y tome nota.

Body Electrical > Pre-Collision 2 > Utility

Pantalla del tester

Front Beam Axis Misalignment Reading

(i) Acceda a los siguientes menús: Body Electrical / Pre-Collision 2 / Utility / Front Beam Axis Offset Reading.

(j) Compruebe la falta de alineación y tome nota.

Body Electrical > Pre-Collision 2 > Utility

Pantalla del tester

Front Beam Axis Offset Reading

SIGUIENTE

5.

INSPECCIONE EL SISTEMA DE COMUNICACIONES CAN*

(a) Utilice el Techstream para asegurarse de que el sistema de comunicación CAN funciona con normalidad.

OBSERVACIÓN:

Consulte la comprobación del bus de CAN en el sistema de comunicación CAN.

Haga clic aquí

OK:

El sistema de comunicación CAN funciona con normalidad.

MAL

VAYA AL SISTEMA DE COMUNICACIONES CAN

OK

6.

INSPECCIONE EL INDICADOR DE ADVERTENCIA

(a) Compruebe el estado de las luces de advertencia del conjunto del juego de instrumentos.

Resultado:

Resultado

Vaya a

Solo el indicador de advertencia del PCS parpadea

A

El indicador de advertencia PCS no parpadea

El indicador de advertencia del PCS y otros indicadores de advertencia se encienden o parpadean

B

B

VAYA A AVERÍA EN EL SISTEMA

A

7.

INSPECCIONE LA PANTALLA DE INFORMACIÓN MÚLTIPLE

(a) Compruebe si un mensaje de advertencia del sistema de seguridad anticolisión aparece en la pantalla de información múltiple del conjunto del juego de instrumentos.

Resultado:

Resultado

Vaya a

Se muestra "Pre-collision System Malfunction Visit Your Dealer"

A

Se muestra alguno de los mensajes siguientes

  • "Pre-Collision System Unavailable"
  • "Pre-Collision System Unavailable Clean Sensor"
  • "Front Camera Unavailable"
  • "Front Camera Vision Blocked. Clean and Demist Windshield"

B

No se muestra el mensaje de advertencia

C

B

VAYA A LA TABLA DE SÍNTOMAS DE PROBLEMAS

C

COMPRUEBE LAS CONDICIONES CUANDO NO FUNCIONABA EL SISTEMA DE SEGURIDAD ANTICHOQUE

A

8.

COMPRUEBE LOS DTC (SISTEMA ANTICOLISIÓN)

OBSERVACIÓN:

Consulte la Comprobación/borrado de DTC

Haga clic aquí

(a) Verifique si se han emitido DTC y anótelos.

Body Electrical > Pre-Collision 2 > Trouble Codes

(b) Borre los DTC.

Body Electrical > Pre-Collision 2 > Clear DTCs

(c) Vuelva a comprobar los DTC.

(1) Intente simular la avería y compruebe si se vuelven a emitir los DTC.

Body Electrical > Pre-Collision 2 > Trouble Codes

Resultado:

Resultado

Vaya a

La avería está duplicada pero no se emiten los DTC

A

La avería no se puede duplicar y no se emite ningún DTC

B

Se emiten códigos DTC

C

B

VAYA A LA SIMULACIÓN DE PROBLEMAS

C

VAYA A LA TABLA DE DTC

A

9.

TABLA DE SÍNTOMAS DE PROBLEMAS

OBSERVACIÓN:

Consulte la Tabla de síntomas de problemas.

Haga clic aquí

Resultado:

Resultado

Vaya a

El fallo no aparece en la tabla de síntomas de problemas

A

El fallo aparece en la tabla de síntomas de problemas

B

B

VAYA AL PASO 12

A

10.

ANÁLISIS GENERAL Y LOCALIZACIÓN DE AVERÍAS*

(a) Terminales de la ECU

Haga clic aquí

(b) Lista de datos/prueba activa

Haga clic aquí

SIGUIENTE

11.

AJUSTE, REPARE O SUSTITUYA

AVISO:

Si sustituye el conjunto del sensor del radar de onda milimétrica por otro nuevo, debe llevar a cabo el ajuste del eje del haz del sensor del radar.

Haga clic aquí

SIGUIENTE

12.

PRUEBA DE CONFIRMACIÓN

SIGUIENTE

FIN DE LA INSPECCIÓN
