Componentes

COMPONENTES

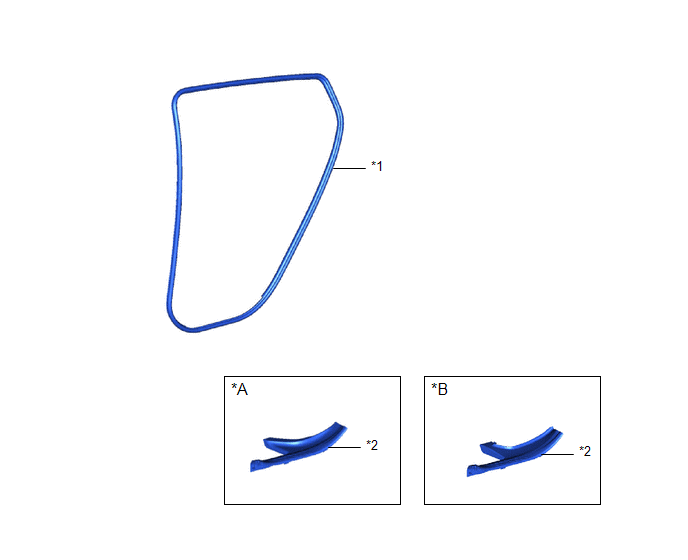

ILUSTRACIÓN

*A

Sin airbag lateral del asiento trasero

*B

Con airbag lateral del asiento trasero

*1

BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA

*2

ESTRIBO DE LA PUERTA TRASERA

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL ASIENTO TRASERO

Haga clic aquí

2. EXTRAIGA EL ESTRIBO DE LA PUERTA TRASERA (sin airbag lateral del asiento trasero)

Haga clic aquí

3. EXTRAIGA EL ESTRIBO DE LA PUERTA TRASERA (con airbag lateral del asiento trasero)

Haga clic aquí

4. EXTRAIGA LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA

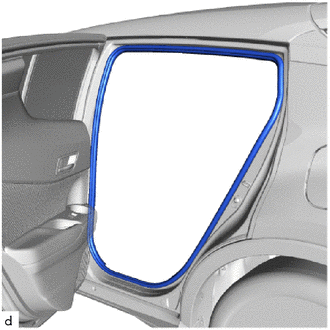

(a) Extraiga la banda protectora de la guarnición de la abertura de la puerta trasera.

InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. INSTALE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA

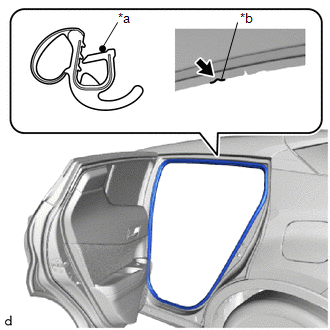

(a) Alinee la marca de pintura de la banda protectora de la guarnición de la abertura de la puerta delantera con la posición de la marca en el vehículo e instale la banda protectora de la guarnición de la abertura de la puerta delantera como se muestra en la ilustración.

Marca de pintura:

Ubicación

Color

Lado izquierdo

Marrón

Lado derecho

Azul claro

AVISO:

  • Alinee siempre las marcas de alineamiento con la brida al instalar la pieza. Si la marca no está alineada, es posible que se produzca entrada de agua.
  • Tras la instalación, compruebe que las esquinas encajan correctamente.

OBSERVACIÓN:

Para instalar con facilidad la banda protectora, primero coloque el área con la marca de pintura como se muestra en la ilustración. A continuación, instale la pieza hacia las esquinas y empuje el exceso de longitud en los bordes.

*a

Marca de pintura

*b

Posición de la marca

2. INSTALE EL ESTRIBO DE LA PUERTA TRASERA (sin airbag lateral del asiento trasero)

Haga clic aquí

3. INSTALE EL ESTRIBO DE LA PUERTA TRASERA (con airbag lateral del asiento trasero)

Haga clic aquí

4. INSTALE EL CONJUNTO DEL ASIENTO TRASERO

Haga clic aquí
