Toyota CH-R Manual de Taller: Banda Protectora De La Guarnición De La Abertura De La Puerta Delantera

Toyota CH-R Manual de Taller / Puertas / Portón Trasero / Banda Protectora De La Guarnición De La Abertura De La Puerta Delantera

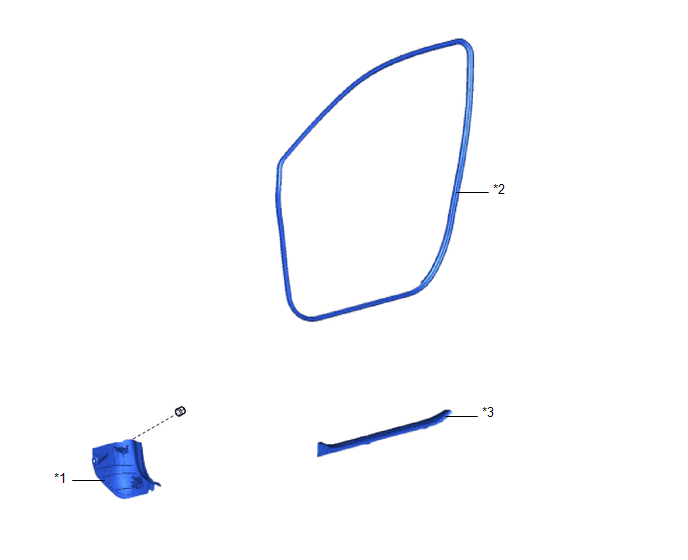

Componentes

COMPONENTES

ILUSTRACIÓN

*1

PLACA DE GUARNICIÓN LATERAL DEL CUBRETABLEROS

*2

BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA

*3

ESTRIBO DE LA PUERTA DELANTERA

-

-

InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. INSTALE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA

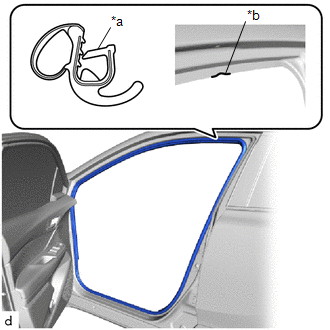

(a) Alinee la marca de pintura de la banda protectora de la guarnición de la abertura de la puerta delantera con la posición de la marca en el vehículo e instale la banda protectora de la guarnición de la abertura de la puerta delantera como se muestra en la ilustración.

Marca de pintura:

Ubicación

Color

Lado izquierdo

Amarillo

Lado derecho

Verde oscuro

AVISO:

  • Alinee siempre las marcas de alineamiento con la brida al instalar la pieza. Si la marca no está alineada, es posible que se produzca entrada de agua.
  • Tras la instalación, compruebe que las esquinas encajan correctamente.

OBSERVACIÓN:

Para instalar con facilidad la banda protectora, primero coloque el área con la marca de pintura como se muestra en la ilustración. A continuación, instale la pieza hacia las esquinas y empuje el exceso de longitud en los bordes.

*a

Marca de pintura

*b

Posición de la marca

2. COLOQUE LA PLACA DE GUARNICIÓN LATERAL DEL CUBRETABLEROS

Haga clic aquí

3. INSTALE EL ESTRIBO DE LA PUERTA DELANTERA

Haga clic aquí
