Toyota CH-R Manual de Taller: Banda Protectora De La Puerta Del Maletero

Toyota CH-R Manual de Taller / Puertas / PortÓn Trasero / Banda Protectora De La Puerta Del Maletero

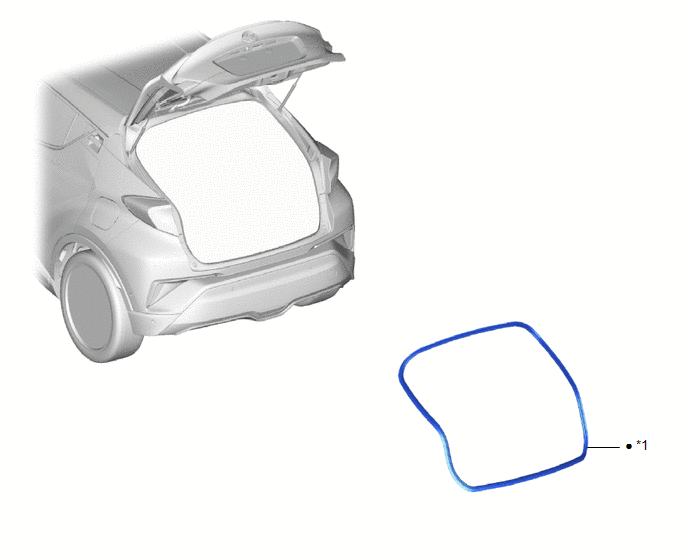

Componentes

COMPONENTES

ILUSTRACIÓN

*1

BANDA PROTECTORA DE LA PUERTA DEL MALETERO

-

-

●

Pieza no reutilizable

-

-

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

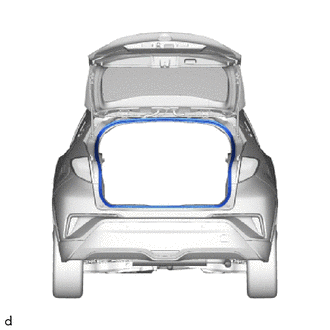

1. EXTRAIGA LA BANDA PROTECTORA DE LA PUERTA DEL MALETERO

(a) Extraiga la banda protectora de la puerta del maletero.

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE LA BANDA PROTECTORA DE LA PUERTA DEL MALETERO

(a) Elimine el producto de sellado que no se seque residual en la carrocería con un disolvente que no deje residuos.

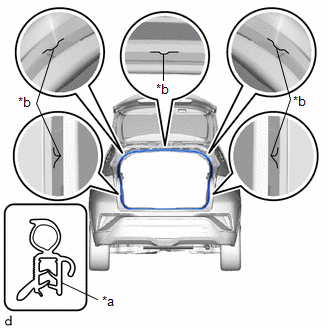

*a

Marca de pintura

*b

Posición de la marca

(b) Alinee las marcas de pintura con las posiciones en la brida de la carrocería e instale una nueva banda protectora de la puerta del maletero.

Marca de pintura:

Ubicación

Color

Centro

Verde

Lateral

Azul

AVISO:

  • Siempre alinee la marca de pintura al instalar la pieza. Si la posición de la marca de pintura está fuera de lugar, es posible que se produzcan fugas de refrigerante.
  • Después de la instalación, compruebe que las esquinas están correctamente colocadas.

OBSERVACIÓN:

Para instalar con facilidad la banda protectora, primero coloque el área con la marca de pintura como se muestra en la ilustración. A continuación, instale la pieza hacia las esquinas y empuje el exceso de longitud en los bordes.
