Toyota CH-R Manual de Taller: UbicaciÓn De Las Piezas

UBICACIÓN DE LAS PIEZAS

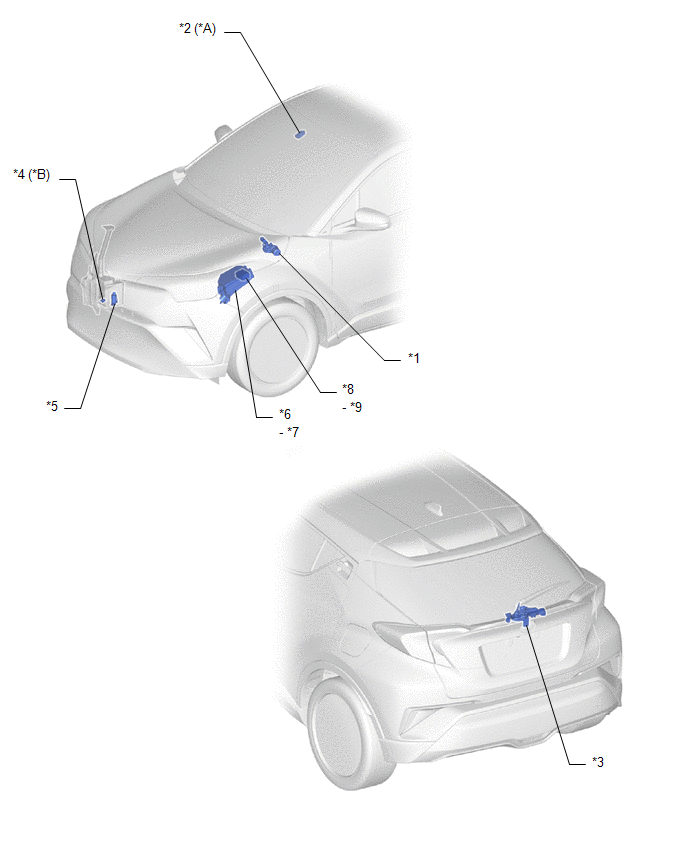

ILUSTRACIÓN

*A

Con sensor de lluvia

*B

Para vehículos diseñados para climas fríos

*1

CONJUNTO DEL MOTOR DEL LIMPIAPARABRISAS

*2

SENSOR DE LLUVIA

*3

CONJUNTO DEL MOTOR DEL LIMPIAPARABRISAS TRASERO

*4

CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DEL NIVEL

*5

CONJUNTO DEL MOTOR Y DE LA BOMBA DEL LAVAPARABRISAS

*6

BLOQUE DE RELÉS DEL COMPARTIMIENTO DEL MOTOR N° 1

*7

FUSIBLE WIPER

*8

RELÉ DE INTEGRACIÓN N° 1

*9

RELÉ IG1 N° 3

-

-

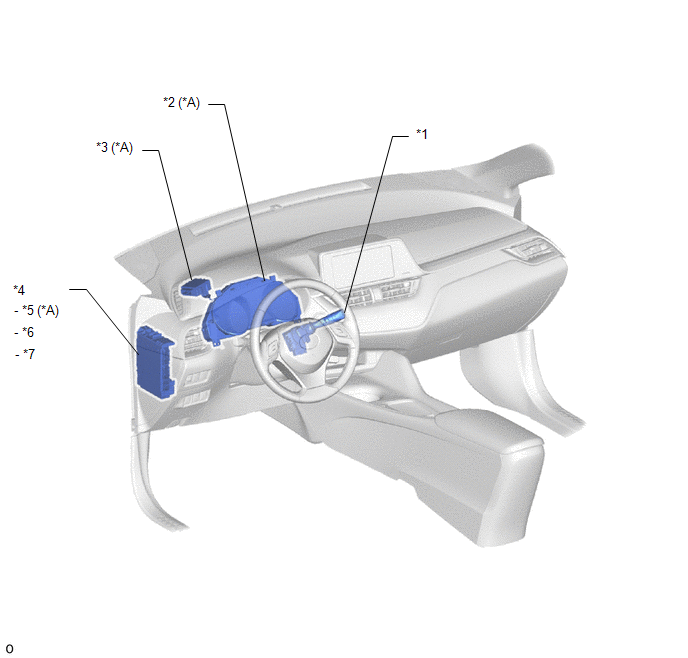

ILUSTRACIÓN

*A

Con sensor de lluvia

-

-

*1

CONJUNTO DEL INTERRUPTOR DEL LIMPIAPARABRISAS

*2

CONJUNTO DEL JUEGO DE INSTRUMENTOS

*3

CONJUNTO DEL RELÉ DEL LIMPIAPARABRISAS

*4

CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

*5

FUSIBLE ECU-IG1 N° 4

*6

FUSIBLE WASHER

*7

FUSIBLE WIPER RR

-

-
