Toyota CH-R Manual de Taller: Diagrama Del Sistema

DIAGRAMA DEL SISTEMA

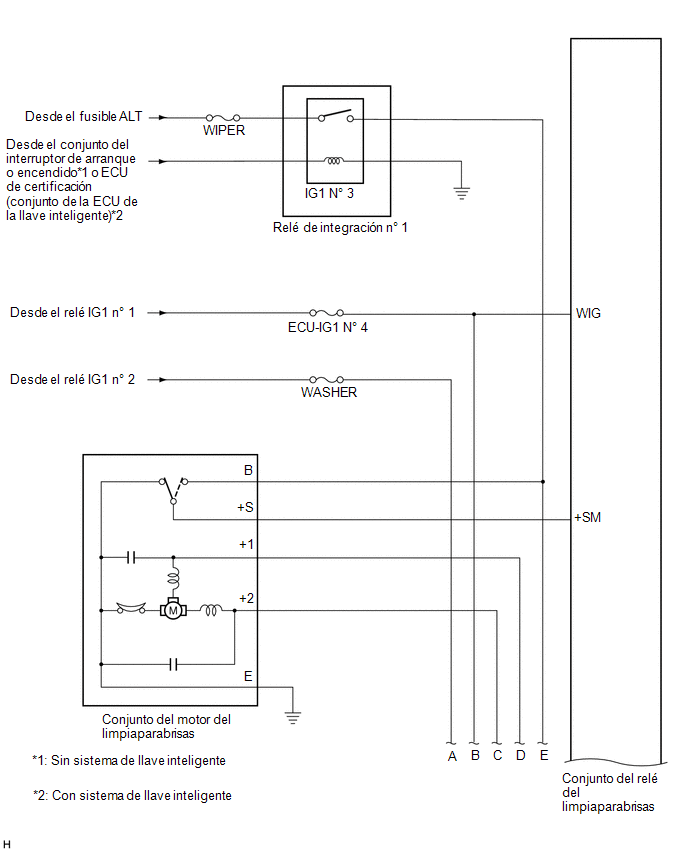

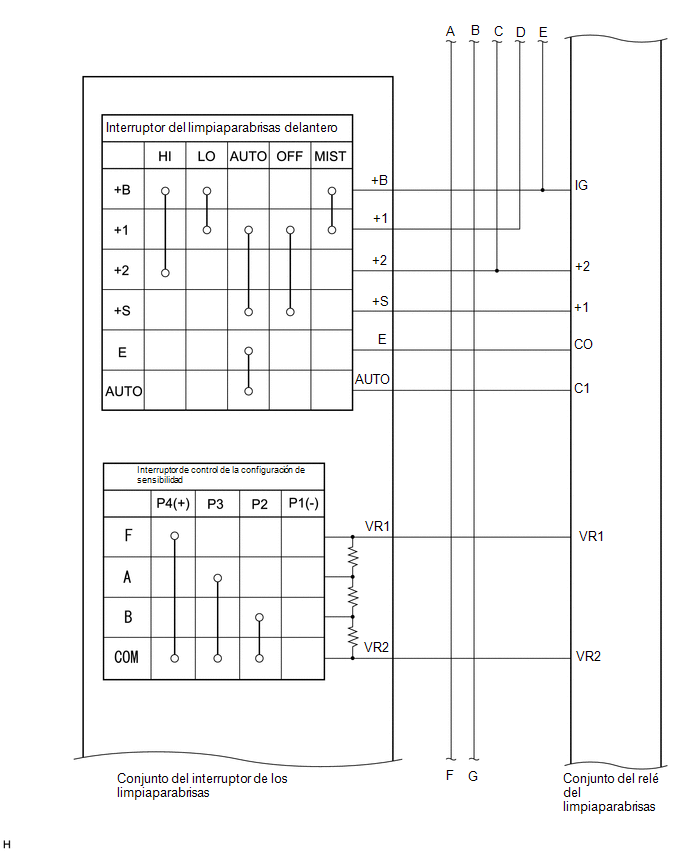

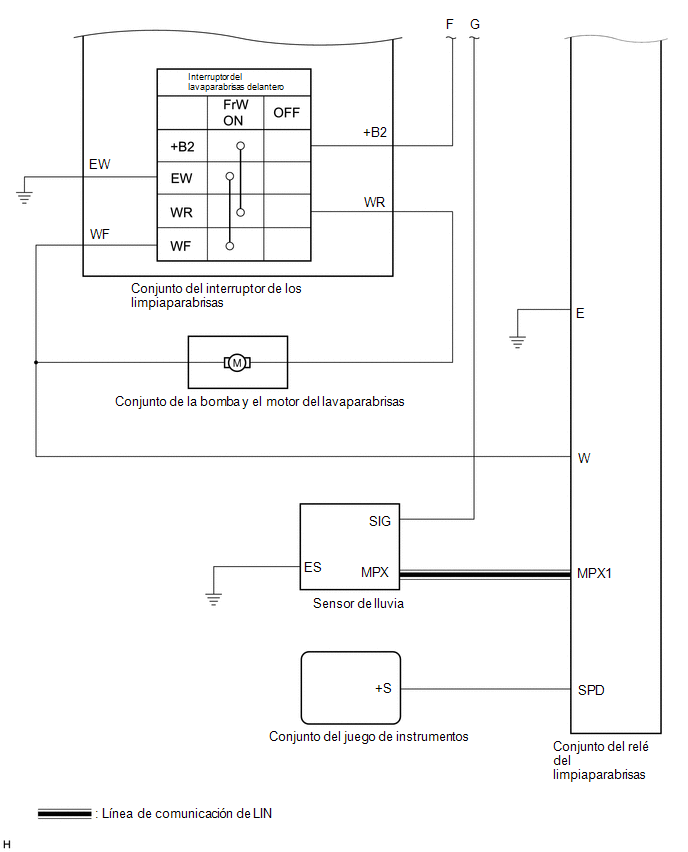

SISTEMA DE LIMPIAPARABRISAS Y LAVAPARABRISAS DELANTERO (con sensor de lluvia)

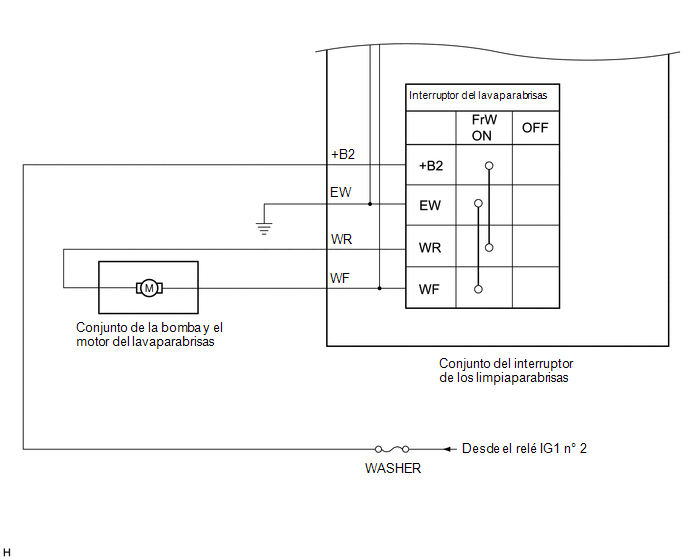

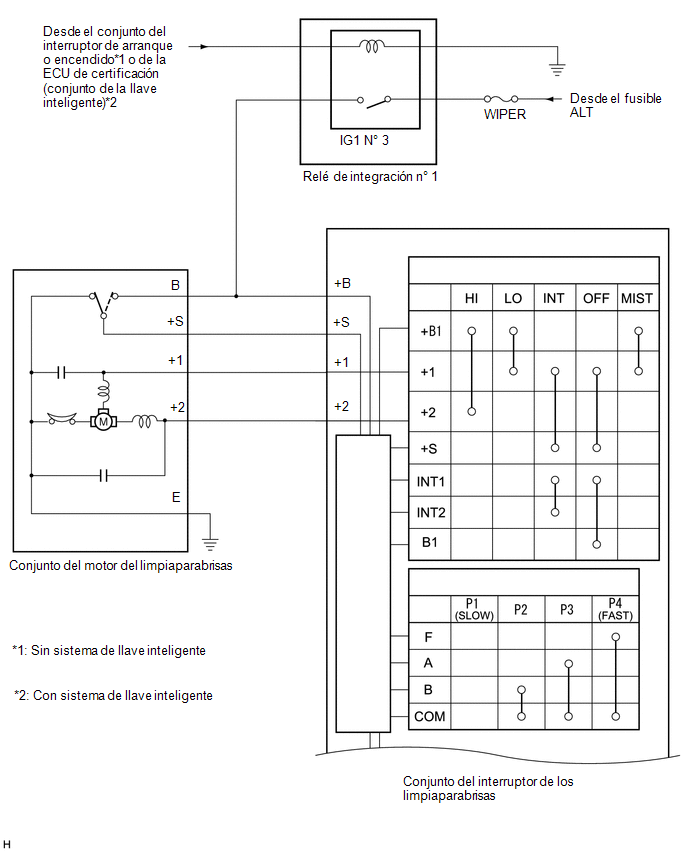

SISTEMA DE LIMPIAPARABRISAS Y LAVAPARABRISAS DELANTERO (sin sensor de lluvia)

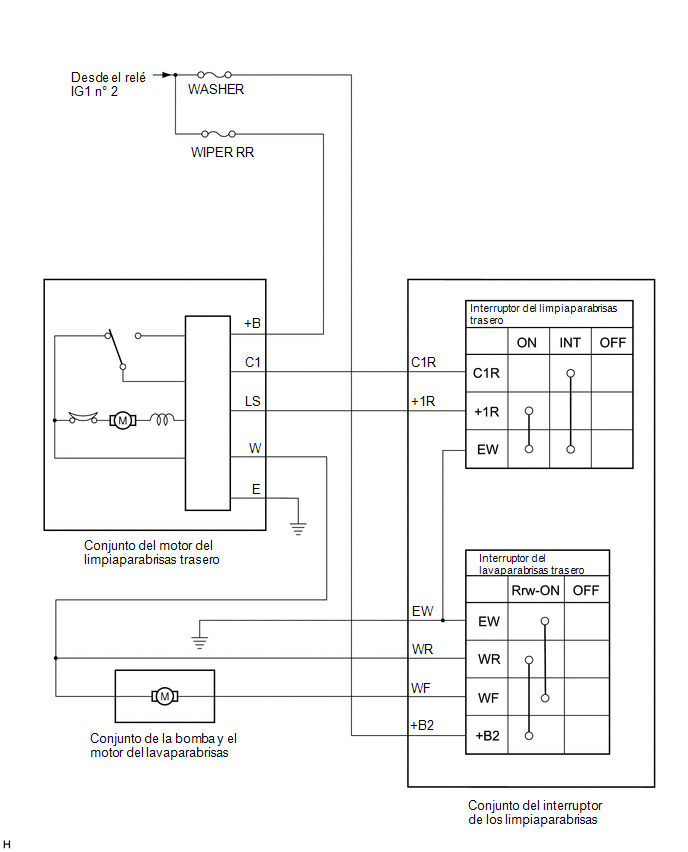

SISTEMA DEL LIMPIAPARABRISAS Y LAVAPARABRISAS TRASERO

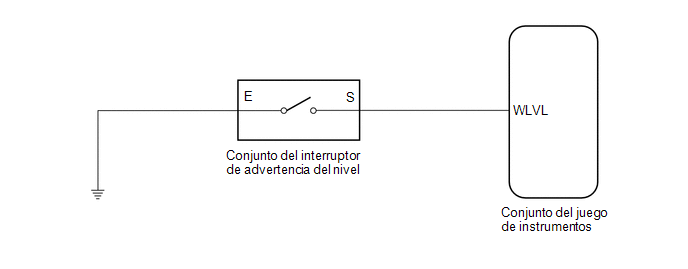

SISTEMA DE ADVERTENCIA DEL NIVEL DE LÍQUIDO LAVAPARABRISAS (para especificaciones para climas fríos)

    Ubicación De Las Piezas
    UBICACIÓN DE LAS PIEZAS ILUSTRACIÓN *A Con sensor de lluvia *B Para vehículos diseñados para climas fríos *1 CONJUNTO D ...

    Descripción Del Sistema
    DESCRIPCIÓN DEL SISTEMA FUNCIÓN DEL CONTROL DE LIMPIAPARABRISAS Y LAVAPARABRISAS DELANTERO Control/Función Descripción Función MIST El limpiapa ...
