DESCRIPCIÓN
El conjunto del juego de instrumentos recibe la señal de advertencia de riesgo en la posición ON y la señal del conjunto del interruptor controla el funcionamiento de las luces de emergencia.

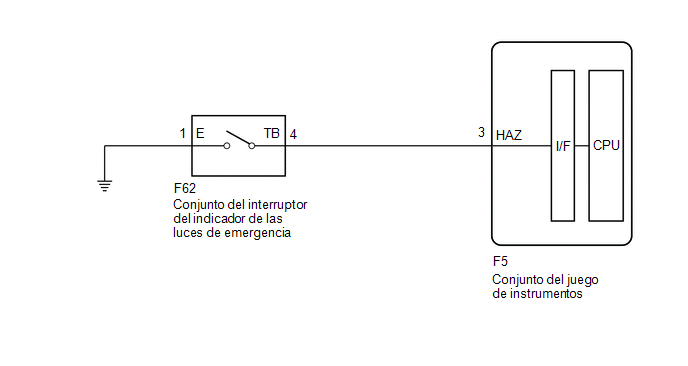

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Cuando sustituya el conjunto del juego de instrumentos, sustitúyalo por uno nuevo. Si se utiliza un conjunto del juego de instrumentos que ha sido instalado en otro vehículo, la información almacenada en él no coincidirá con la información del vehículo y se puede almacenar un DTC.
PROCEDIMIENTO
| 1. | LEA EL VALOR CON EL TECHSTREAM |
(a) Conecte el Techstream al DLC3.
(b) Coloque el interruptor de encendido en posición ON.
(c) Encienda el Techstream.
(d) Acceda a los siguientes menús: Body Electrical / Combination Meter / Data List.
(e) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.
Body Electrical > Combination Meter > Data List| Pantalla del tester | Elemento de medición | Margen | Estado normal | Nota de diagnóstico |
|---|---|---|---|---|
| Hazard Flasher Switch | Señal del interruptor de advertencia de riesgo | ON u OFF | ON: Interruptor de advertencia de riesgo activado OFF: Interruptor de advertencia de riesgo desactivado | - |
| Pantalla del tester |
|---|
| Hazard Flasher Switch |
OK:
Las condiciones normales citadas anteriormente se visualizan en la pantalla.
| OK | .gif)  | CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA
		EN LA TABLA DE SÍNTOMAS DE PROBLEMAS  |
|
 |
| 2. | INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL INDICADOR DE LAS LUCES DE EMERGENCIA |
(a) Extraiga el conjunto del interruptor de advertencia de riesgo.
Haga clic aquí .gif)

(b) Inspeccione el conjunto del interruptor de las luces de señal de emergencia.
Haga clic aquí .gif)

OK:
El conjunto del interruptor de las luces de señal de emergencia funciona correctamente.
| MAL | .gif)  | SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DEL INDICADOR DE LAS LUCES DE EMERGENCIA |
|
 |
| 3. | INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE SEÑAL DE EMERGENCIA - CONJUNTO DEL JUEGO DE INSTRUMENTOS O MASA DE LA CARROCERÍA) |
(a) Desconecte el conector F5 del conjunto del juego de instrumentos.
(b) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
| Conexión del tester | Estado | Valor especificado |
|---|---|---|
| F62-4 (TB) - F5-3 (HAZ) | Siempre | Inferior a 1 Ω |
| F62-4 (TB) o F5-3 (HAZ) - Masa de la carrocería | Siempre | 10 kΩ o superior |
| F62-1 (E) - Masa de la carrocería | Siempre | Inferior a 1 Ω |
| OK | .gif)  | SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS |
| MAL | .gif)  | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
